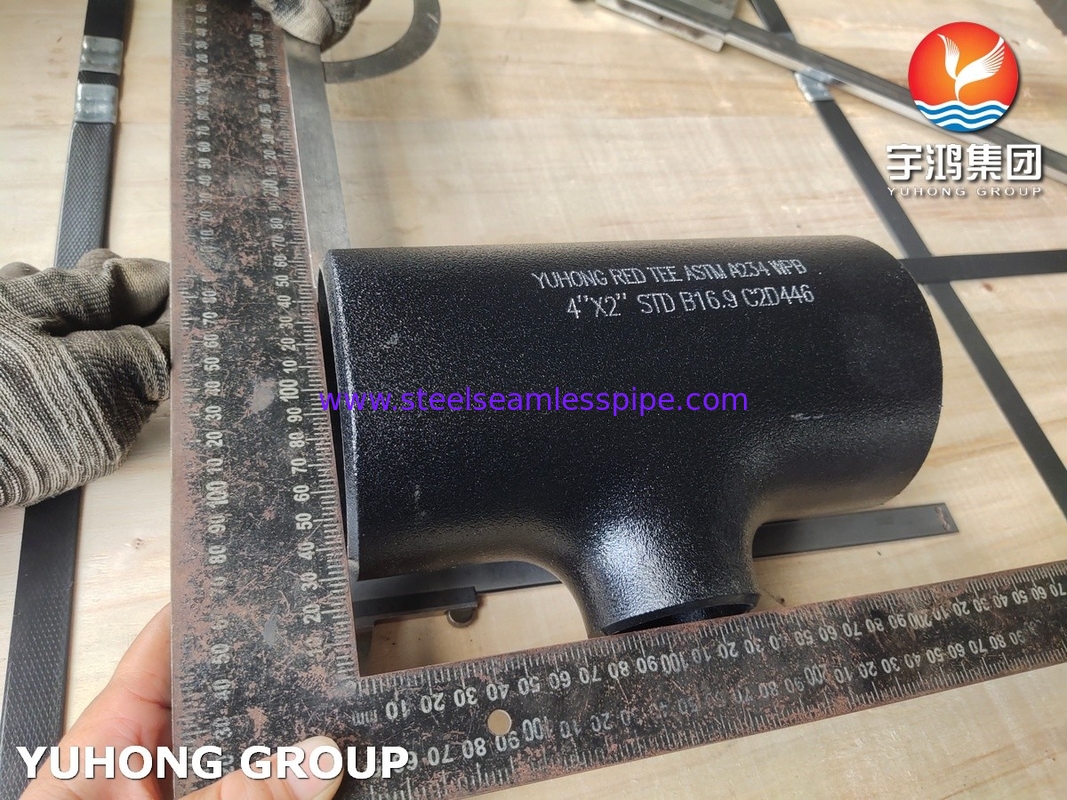

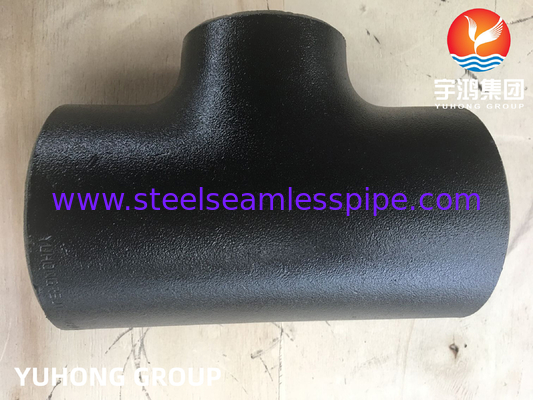

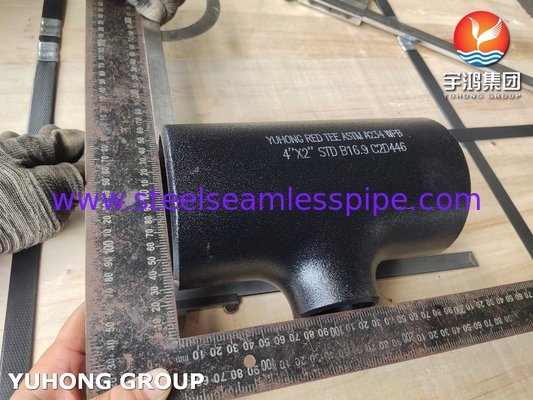

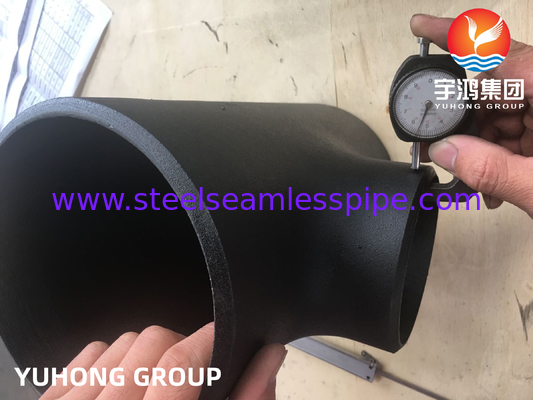

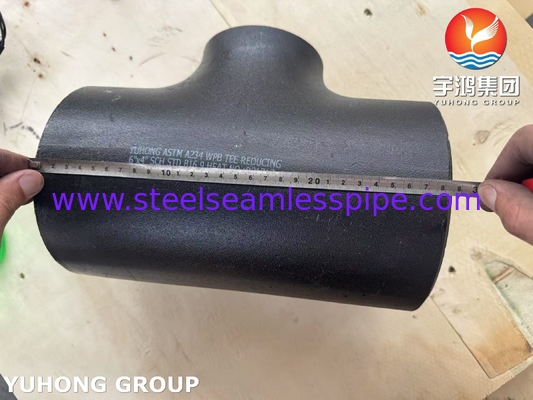

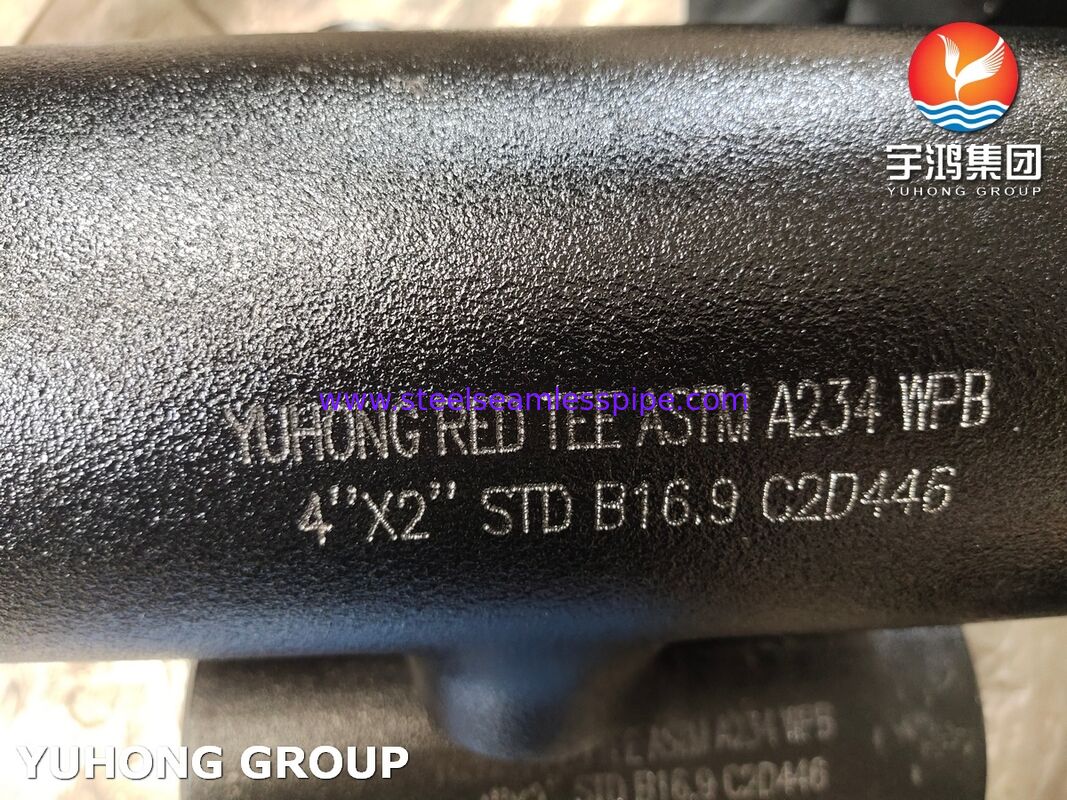

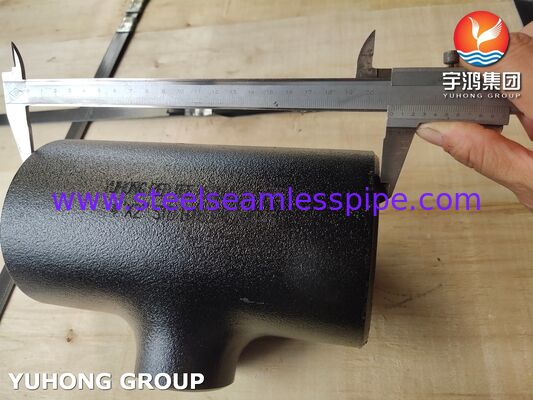

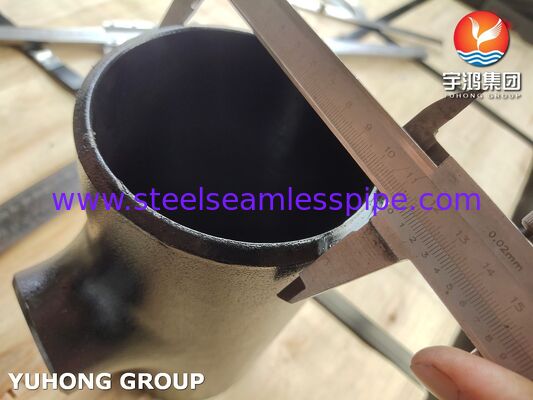

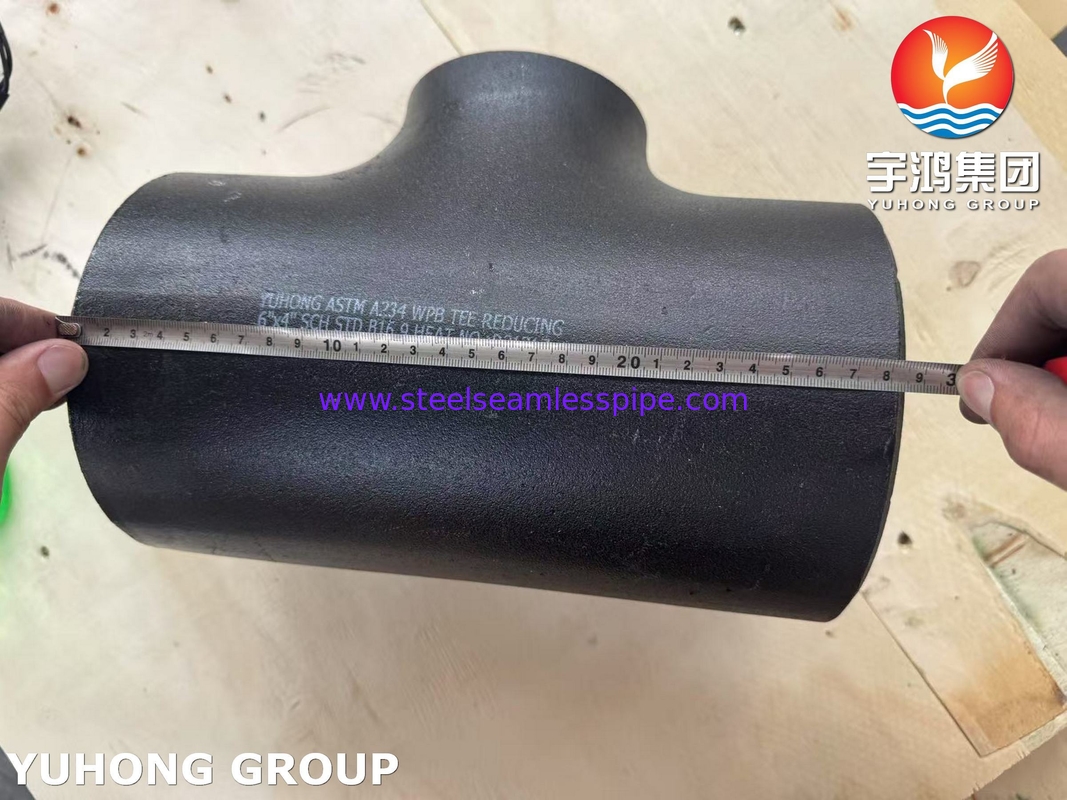

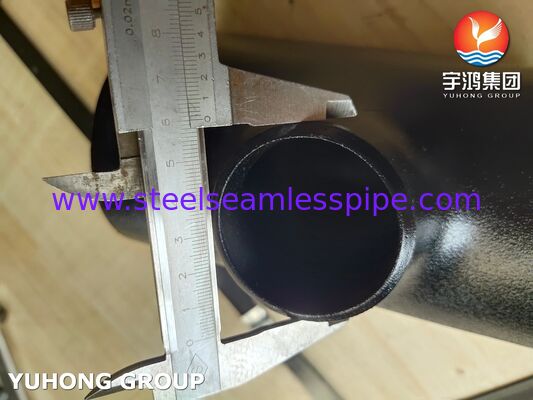

Conexão de aço carbono ASTM A234 WPB, Tee redutor, soldada por encaixe B16.9
Tee é usado para mudar a direção do fluido e pode ser usado em tubulações de água, tubulações de óleo e várias tubulações de transporte de materiais químicos líquidos. É usado principalmente nos campos da medicina, conservação de água (irrigação de água, abastecimento e drenagem de água), energia (petróleo, gás natural, indústria nuclear), construção e outros campos de engenharia.
ASTM A234 WPB O Tee redutor soldado por encaixe de aço carbono é um material de conexões de tubos padrão americano para cotovelos, tees, redutores, tampas, curvas, etc., de aço carbono. A composição química do ASTM A234 WPB é C≤0,03 Mn=0,29~1,06P≤0,05S≤0,058Si≥0,10Cr≤0,40Mo≤0,15Ni≤0,40Cu≤0,40V≤0,08.
Requisitos químicos da conexão de aço carbono ASTM A234 WPB
| Elemento |
Conteúdo, % |
| ASTM A234 WPB |
| Carbono [C] |
≤0,30 |
| Manganês [Mn] |
0,29-1,06 |
| Fósforo [P] |
≤0,050 |
| Enxofre [S] |
≤0,058 |
| Silício [Si] |
≥0,10 |
| Cromo [Cr] |
≤0,40 |
| Molibdênio [Mo] |
≤0,15 |
| Níquel [Ni] |
≤0,40 |
| Cobre [Cu] |
≤0,40 |
| Vanádio [V] |
≤0,08 |
Propriedades mecânicas da conexão de aço carbono ASTM A234 WPB
|
Graus ASTM A234
|
Resistência à tração, min. |
Limite de escoamento, min. |
Alongamento %, min |
| ksi |
ksi |
MPa |
Longitudinal |
Transversal |
| WPB |
60 |
35 |
240 |
22 |
14 |
Requisitos de tração da conexão de aço carbono ASTM A234 WPB
|
Grau e Símbolo de Marcação
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Resistência à tração, faixa Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Limite de escoamento, min, Ksi [MPa] (desvio de 0,2% ou extensão de 0,5% sob carga)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Conexão de aço carbono ASTM A234 WPBÁreas de aplicação típicas
(1) Petroquímica e Energia
Transporte de petróleo e gás: Tubulações de processo de baixa pressão para transporte de petróleo, gás e meios aquáticos em tubulações de coleta e transporte de campos de petróleo e refinarias
Obras públicas: Vapor, condensado, água de resfriamento, tubulações de ar comprimido com temperatura de trabalho ≤ 400 ℃
Conexão de equipamentos: tubulações de entrada e saída para bombas, válvulas, tanques de armazenamento e trocadores de calor.
(2) Indústria de energia elétrica
Usinas termelétricas convencionais: tubulações de vapor de média e baixa pressão; Sistemas de alimentação de água da caldeira, drenagem e condensado; Tubulação de circulação de água de resfriamento.
(3) Construção e Engenharia Municipal
Aquecimento, Ventilação e Ar Condicionado (HVAC): Tubulação principal de água quente/fria, sistema de água gelada para ar condicionado.
Sistema de proteção contra incêndio: Tubulação principal de sprinklers.
Rede de tubulação de abastecimento e drenagem de água: a tubulação principal de abastecimento de água e tubulação de tratamento de água industrial de grandes edifícios.
(4) Indústria geral
Indústria de manufatura: Tubulações de ar comprimido de fábrica, tubulações de óleo hidráulico, sistemas de circulação de líquido de arrefecimento.
Alimentos e bebidas: Tubulações de vapor e sistemas de água de limpeza que não entram em contato direto com os produtos (requerendo tratamento de revestimento).
Construção naval e engenharia oceânica: tubulações de sistemas secundários, como água de porão e ventilação.
