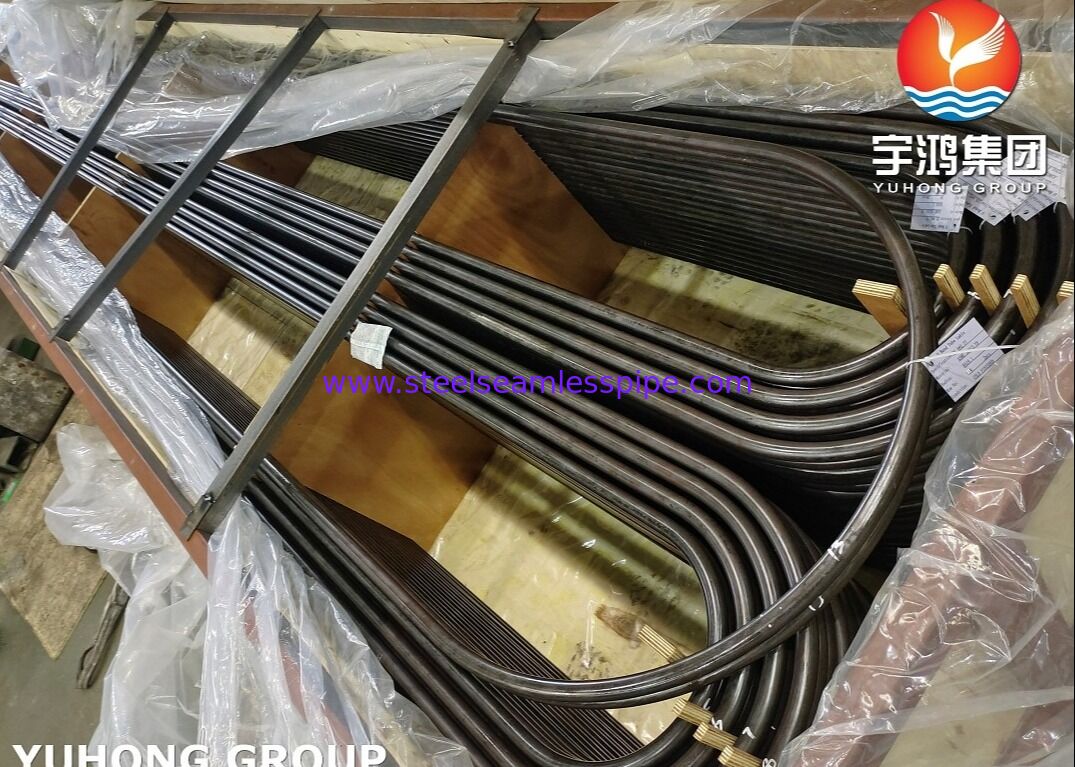

TUBO SEM COSTURA EM AÇO LIGA ASTM A213 T9 PARA TUBOS EM U PARA TROCADOR DE CALOR
ASTM A213 T9 Tubos de caldeira, superaquecedor e trocador de calor de aço liga ferrítico e austenítico sem costura.
O tubo ASME SA213 T9 é útil em dispositivos de energia modernos que operam com alta eficiência para garantir sua operação de longo prazo, e sem problemas. O tubo ASTM a213 T9 é usado para aquecer água que é circulada por um sistema de tubulação de circuito fechado para aquecimento geral de instalações e água de serviço. Os sistemas de baixa temperatura geralmente operam abaixo de 200°C. Os sistemas de temperatura média geralmente operam entre 200 e 250°C. O tubo de caldeira SA213 T9 é feito de aço carbono resistente ao calor e aço de baixa liga que pode suportar as cargas em várias pressões e temperaturas. Os tubos de caldeira são úteis para peças de equipamentos do tipo energia, como caldeiras, superaquecedores, economizadores, trocadores de calor, etc. Os tubos de caldeira T9 são fabricados como laminados a quente ou trefilados a frio com processo de fabricação soldado e sem costura.
As classes ASTM A213 T9 que contêm a letra H em sua designação têm requisitos diferentes daqueles das classes semelhantes que não contêm a letra H. Esses requisitos diferentes fornecem maior resistência à ruptura por fluência do que o normalmente alcançável em classes semelhantes sem esses requisitos diferentes. Os tubos ASTM A213 T9 devem ser feitos pelo processo sem costura e devem ser acabados a quente ou a frio, conforme especificado. A classe TP347HFG deve ser acabada a frio. O tratamento térmico deve ser feito separadamente e além do aquecimento para conformação a quente. A liga ferrítica e os aços inoxidáveis ferríticos devem ser reaquecidos. Por outro lado, os tubos de aço inoxidável austenítico devem ser fornecidos na condição tratada termicamente. Alternativamente, imediatamente após a conformação a quente, enquanto a temperatura dos tubos não for inferior à temperatura mínima de solução, os tubos podem ser individualmente temperados em água ou resfriados rapidamente por outros meios. O teste de tração, teste de dureza, teste de achatamento e teste de alargamento devem ser feitos em cada tubo. Além disso, cada tubo deve ser submetido ao teste elétrico não destrutivo ou teste hidrostático.
TUBO SEM COSTURA EM AÇO LIGA ESPECIFICAÇÃO ASTM A213
A213 é frequentemente chamado de tubo de cromo molibdênio devido à composição química de Molibdênio (Mo) e Cromo (Cr). O molibdênio aumenta a resistência do aço, bem como o limite elástico, resistência ao desgaste, qualidades de impacto e temperabilidade. O molibdênio aumenta a resistência ao amolecimento, restringe o crescimento do grão e torna o aço cromo menos suscetível à fragilização. O molibdênio é o aditivo único mais eficaz que aumenta a resistência à fluência em alta temperatura. Ele também aumenta a resistência à corrosão do aço e inibe a corrosão por pites. O cromo (ou cromo) é o constituinte essencial do aço inoxidável. Qualquer aço com 12% ou mais de cromo é considerado inoxidável. O cromo é praticamente insubstituível na resistência à oxidação em temperaturas elevadas. O cromo aumenta a tração, o escoamento e a dureza em temperaturas ambiente. A composição do tubo de aço liga cromo molibdênio o torna ideal para uso em usinas de energia, refinarias, plantas petroquímicas e serviços de campos de petróleo, onde fluidos e gases são transportados em temperaturas e pressões extremamente altas.
GRAU DE MATERIAL DO TUBO SEM COSTURA EM AÇO LIGA
| Grau |
UNS |
Número do Aço |
Nome Comercial |
| T9 |
S50400 |
1.7386 |
9Cr-1Mo |
TUBO SEM COSTURA EM AÇO LIGA Propriedades Mecânicas
| Grau |
Resistência à Tração, MPa |
Resistência ao Escoamento, MPa |
Alongamento, % |
Dureza, HB |
| T9 |
415 min |
205 min |
30 min |
179 max |
TUBO SEM COSTURA EM AÇO LIGA Composição Química
|
Grau
|
C≤
|
Mn
|
P≤
|
S≤
|
Si≤
|
Mo
|
| T9 |
0,15 máx |
0,30~0,60 |
0,025 |
0,025 |
0,25-1,0 |
0,90~1,10 |
TUBO SEM COSTURA EM AÇO LIGA Tolerância de SA213 T9
| Diâmetro Externo |
Tolerância OD |
Tolerância WT |
Tolerância de Ovalidade |
Tolerância de Comprimento de Corte |
| OD≤ 12,7 mm |
± 0,13 mm |
± 15 % |
– |
+ 3,18 mm, – 0 mm |
| 12,7 mm < OD ≤ 38,1 mm |
± 0,13 mm |
± 10 % |
máx, 1,65 mm |
+ 3,18 mm, – 0 mm |
| 38,1 mm < OD ≤ 88,9 mm |
± 0,25 mm |
± 10 % |
máx, 2,41 mm |
+ 4,76 mm, – 0 mm
|
