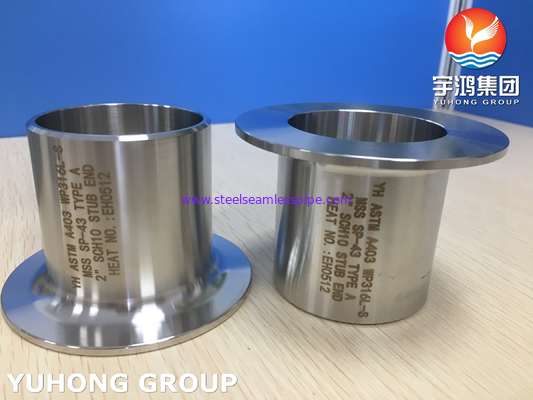

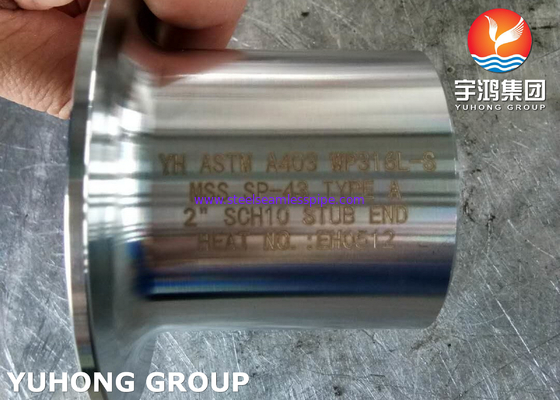

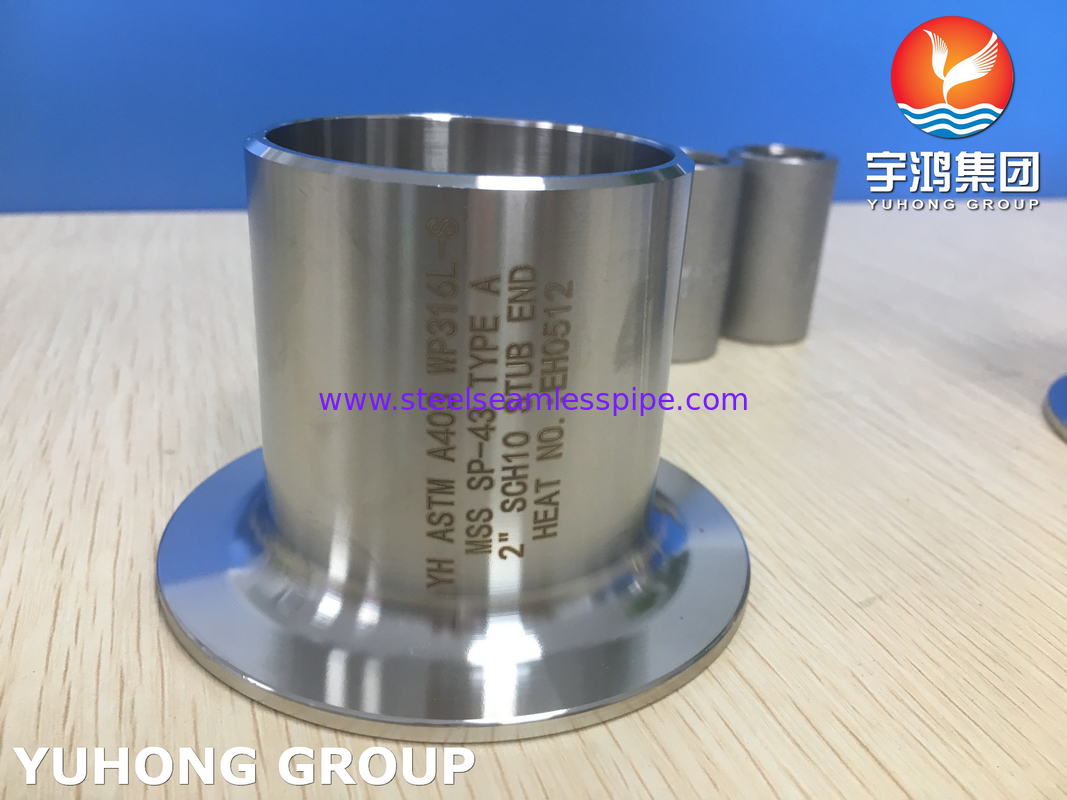

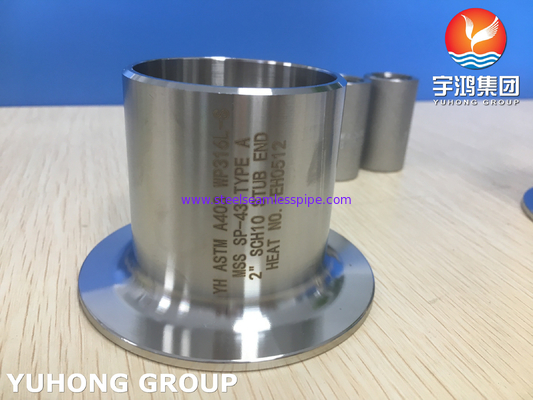

A403 WP316L Long Stub End Tipo A, Conexão de Aço Inoxidável Forjado para Flanges de Junta de Sobreposição

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, ISO 9001-2015
Número do modelo:	A403 WP316L Stub End Tipo A

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Preço:	Negociável
Detalhes da embalagem:	Caixa de madeira compensada ou caixa de ferro
Tempo de entrega:	Depende da quantidade
Termos de pagamento:	T/T, L/C à vista
Habilidade da fonte:	5000 unidades por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (327)

Tubo sem emenda de aço inoxidável (322)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (36)

Tubo de agulha (152)

Tubos de barbatanas (698)

Trocador de calor (24)

tubo do permutador de calor (456)

Pacote de tubos de trocador de calor (46)

Permutador de calor Tubesheet (124)

defletor do permutador de calor (39)

Refrigerador de ar (10)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (130)

Tubulação da liga de níquel (271)

Tubo da liga de níquel (96)

Tubo da liga de cobre (247)

Tubo do aço de liga (208)

Tubo do titânio (20)

tubo recozido brilhante (173)

Tubo de caldeira (151)

encaixe de aço (855)

Flange de aço (655)

Outros (404)

Partes de revestimento (8)

Descrição de produto detalhada

Padrão:	A403/SA403	Grau de material:	TP316L/UNS 31603/EN 1.4404/AS 1832
Nome do produto:	Ponta longa - Tipo A	Tipos de extremidade de stub:	Tipo A, tipo B, tipo C
Conexão:	De peso superior a 200 g/m2	Tamanho:	1/2” - 24"
Ensaios Não Destrutivos (END):	Teste Ultrassônico (UT), Teste Penetrante (PT), Teste de Partículas Magnéticas (MPT)	Aplicações típicas:	Sistemas de tubulação, sistemas de processamento químico, plataformas petrolíferas marítimas e offsh
Destacar:	WP316 L-S Steel Pipe Fittings , Gás de óleo Stub End petroquímica , Gás natural Stub End

A403 WP316L Long Stub End Tipo A, Conexão de Aço Inoxidável Forjado para Flanges de Junta Sobreposta

Um stub end de junta sobreposta A403 WP316L é uma conexão de solda de topo fabricada de acordo com a ASTM A403, feita de aço inoxidável austenítico WP316L. Geralmente referindo-se a um stub end, é comumente usado em conjunto com um flange de junta sobreposta para facilitar conexões destacáveis em sistemas de tubulação. Este produto é fabricado principalmente para atender aos padrões ASME B16.9 ou MSS SP-43 e está disponível em padrões longos e curtos, dependendo do comprimento.

O processo de conformação pode envolver trabalho a frio ou a quente. Devido à presença de molibdênio em sua composição de material, o stub end de junta sobreposta WP316L oferece excelente resistência à corrosão, particularmente contra corrosão por pites de cloreto, tornando-o adequado para ambientes com meios corrosivos, como os encontrados nas indústrias química, de petróleo e farmacêutica. Além disso, seu baixo teor de carbono garante boa soldabilidade, contribuindo para uma longa vida útil.

Forma e Função do Produto Stub End

Estrutura: É uma peça curta de tubo, com uma extremidade projetada para solda de topo ao tubo e a outra extremidade alargada para formar uma face plana em forma de anel (a sobreposição).
Princípio de Funcionamento: Esta face sobreposta não é soldada a outro flange. Em vez disso, atua como a superfície de apoio para um flange de junta sobreposta. Durante a instalação, o flange de junta sobreposta é deslizado sobre a parte reta do stub end. Quando os parafusos são apertados, as faces dos dois stub ends (ou um stub end e outro flange) são pressionadas juntas através de uma junta para criar uma vedação.
Vantagens: Este design permite que o flange gire livremente, tornando o alinhamento dos furos dos parafusos muito mais fácil. É particularmente adequado para sistemas de tubulação que exigem desmontagem frequente para limpeza ou onde o alinhamento preciso é crítico (como nas indústrias farmacêutica e alimentícia).

Propriedades Mecânicas do Stub End ASTM A403 WP316L

Densidade	Ponto de Fusão	Resistência à Tração	Limite de Escoamento (Offset de 0,2%)	Alongamento
8,0 g/cm3	1399 °C (2550 °F)	Psi – 75000, MPa – 515	Psi – 30000, MPa – 205	35%

Composição Química do Stub End ASTM A403 WP316L

Grau	C	Mn	Si	P	S	Cr	Mo	Ni	Fe
SS 316	0,08 máx.	2,0 máx.	1,0 máx.	0,045 máx.	0,030 máx.	16,00 - 18,00	2,00 - 3,00	11,00 - 14,00	67,845 min

Graus Equivalentes do Stub End ASTM A403 WP316L

Padrão	Grau
UNS (Sistema de Numeração Unificada)	S31603
AISI (American Iron & Steel Institute)	316L
EN (Europeu)	1.4404, X2CrNiMo17-12-2
DIN (Alemão)	1.4404, 1.4435
JIS (Japonês)	SUS316L
IS (Indian Standards)	IS 6911, IS 302
AS (Australian Standards)	AS 1832

Aplicação

Indústria Petroquímica: Para tubulações que transportam meios químicos corrosivos.
Engenharia Marinha: Pela sua resistência à corrosão por cloreto, utilizada em plataformas offshore ou instalações costeiras.
Indústrias Farmacêutica e Alimentícia: Para aplicações que exigem pureza do meio, prevenção de contaminação e limpeza/sanitização frequente.
Indústrias de Semicondutores e Água Ultrapura: Para sistemas de tubulação com requisitos extremamente rigorosos em relação à lixiviação de íons metálicos.

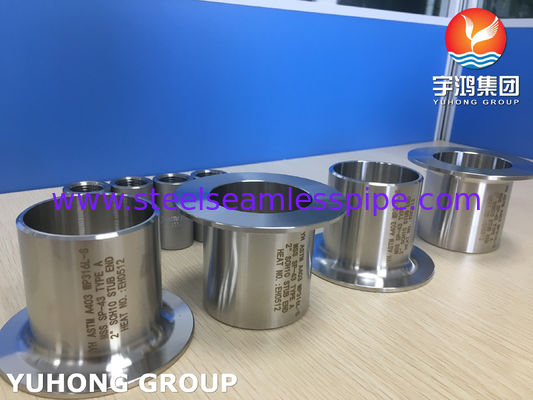

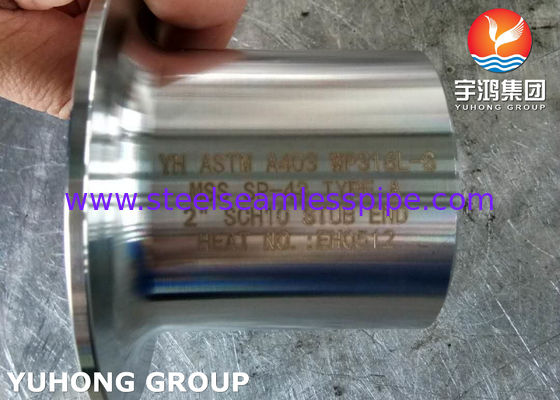

A403 WP316L Long Stub End Tipo A, Conexão de Aço Inoxidável Forjado para Flanges de Junta de Sobreposição 0
