Visão Geral do Produto

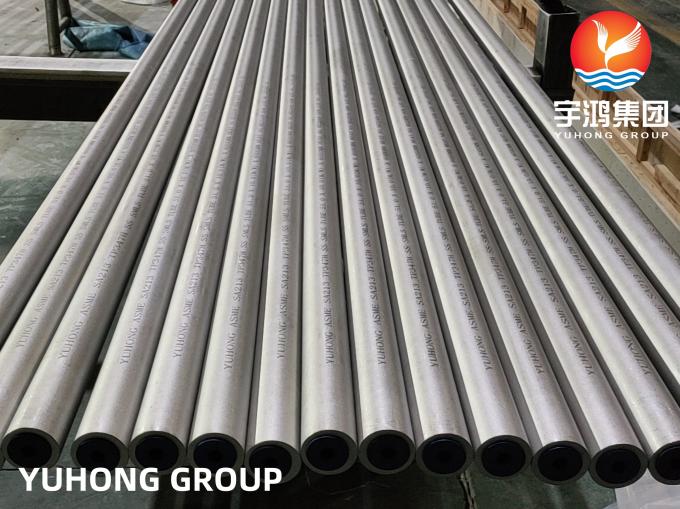

Os tubos de aço inoxidável sem costura ASTM A213 TP347H são projetados para serviço em alta temperatura em trocadores de calor, superaquecedores de caldeiras e equipamentos de processo industrial. O TP347H é uma classe de aço inoxidável austenítico estabilizado com nióbio especificada sob a ASTM A213/A213M.
A adição de nióbio ajuda a estabilizar o aço contra a sensibilização associada à precipitação de carboneto de cromo. O TP347H também possui requisitos específicos de classe destinados a serviço em alta temperatura, tornando-o uma opção de material para equipamentos expostos a temperaturas elevadas e estresse mecânico sustentado.
A YUHONG pode fornecer tubos sem costura TP347H de acordo com as dimensões especificadas, requisitos de material e necessidades de inspeção do projeto. A adequação final depende da temperatura de projeto, pressão, meio de processo e código de equipamento aplicável.
Especificações do Produto
| Item |
Descrição |
| Nome do Produto |
Tubo Trocador de Calor de Aço Inoxidável Sem Costura |
| Grau do Material |
ASTM A213 TP347H |
| Designação UNS |
S34709 |
| Tipo de Material |
Aço Inoxidável Austenítico Estabilizado com Nióbio |
| Processo de Fabricação |
Sem Costura, Acabamento a Quente ou Acabamento a Frio |
| Padrão do Produto |
ASTM A213/A213M |
| Diâmetro Externo |
6,35–127 mm (Faixa de Referência Comum) |
| Espessura da Parede |
0,8–12,7 mm (Faixa de Referência; Confirmar Disponibilidade) |
| Comprimento |
Comprimento Aleatório ou Fixo, Sujeito a Pedido |
| Tratamento Térmico |
Conforme Exigido pela ASTM A213/A213M |
| Condição da Superfície |
Recozido e Decapado, ou Outro Acabamento Acordado |
| Documentos de Inspeção |
Relatório de Teste de Material e Registros de Inspeção Conforme Acordado |
As faixas dimensionais acima são faixas de fornecimento indicativas, não uma garantia de que todas as combinações de diâmetro e espessura de parede estejam disponíveis. As dimensões finais e as edições aplicáveis do padrão devem ser confirmadas durante a cotação.
Principais Características do Material
Serviço em Alta Temperatura
O TP347H possui requisitos químicos e mecânicos específicos de classe para aplicações em alta temperatura. Pode ser considerado para trocadores de calor, superaquecedores e outros equipamentos quando as condições de operação forem compatíveis com os limites de projeto do material.
Estabilização com Nióbio
O nióbio é adicionado para estabilizar o aço contra efeitos relacionados à sensibilização associados à precipitação de carboneto de cromo. Essa característica pode ser benéfica quando o material experimenta certos ciclos térmicos ou condições relacionadas à soldagem.
Construção de Tubo Sem Costura
O processo de fabricação sem costura evita uma costura de solda longitudinal no corpo do tubo. A qualidade do tubo, as tolerâncias dimensionais e os requisitos de inspeção permanecem sujeitos à ASTM A213/A213M e à especificação de compra.
Aplicações
Trocadores de Calor e Condensadores
Tubos sem costura TP347H podem ser especificados para equipamentos de transferência de calor operando em temperaturas elevadas, sujeitos às condições de processo e requisitos de projeto de engenharia.
Superaquecedores e Resuperaquecedores de Caldeiras
A classe é destinada a serviço em alta temperatura e pode ser considerada para aplicações adequadas de superaquecedores e resuperaquecedores de caldeiras sob o código de projeto relevante.
Equipamentos de Processo Químico e Petroquímico
O TP347H pode ser usado em equipamentos de processo selecionados onde a resistência em alta temperatura e a resistência à corrosão intergranular relacionada à sensibilização são considerações importantes na seleção de materiais. A resistência à corrosão real deve ser avaliada em relação ao meio de processo e às condições de operação.
Equipamentos de Refinaria e Geração de Energia
O material pode ser considerado para aplicações especificadas de tubulação em alta temperatura em refinarias e usinas de energia. A seleção deve ser baseada na temperatura, pressão, química do fluido, ciclagem térmica e requisitos de código aplicáveis.
Padrões e Requisitos de Qualidade
A ASTM A213/A213M abrange tubos de aço liga ferrítico e austenítico sem costura para serviço em caldeiras, superaquecedores e trocadores de calor. A edição aplicável e os requisitos de classe devem ser declarados no pedido de compra.
Dependendo do pedido, a inspeção pode incluir:
- Análise da composição química
- Testes de tração e dureza
- Testes de achatamento e alargamento, conforme aplicável
- Teste hidrostático ou o teste elétrico não destrutivo especificado
- Inspeção dimensional e visual
- Identificação e rastreabilidade do material
Requisitos adicionais, como teste de corrosão intergranular, identificação positiva de material (PMI) ou inspeção por terceiros, devem ser confirmados antes do pedido.
Garantia de Qualidade e Documentação
A documentação do material e os registros de inspeção podem ser organizados de acordo com a especificação de compra acordada. Documentos típicos podem incluir:
- Certificado de Teste de Material (MTC)
- Resultados de testes químicos e mecânicos
- Relatório de inspeção dimensional
- Registros de tratamento térmico, quando aplicável
- Documentação de inspeção por terceiros, se acordado
A documentação EN 10204 3.1 pode ser especificada onde for necessária e disponível para o pedido. Certificados do sistema de gestão da empresa devem ser apresentados separadamente dos documentos de inspeção específicos do produto.
Embalagem e Envio
Tubos de aço inoxidável sem costura podem ser embalados em caixas de madeira para exportação ou em feixes com proteção adequada nas extremidades. A embalagem é selecionada de acordo com as dimensões do tubo, acabamento da superfície, método de transporte e requisitos de destino para ajudar a prevenir danos durante o manuseio e contaminação da superfície.
Embalagem e marcação personalizadas podem ser discutidas ao confirmar o pedido.
Requisitos de Cotação
Para solicitar uma cotação de tubos sem costura ASTM A213 TP347H, por favor, forneça:
- Diâmetro externo e espessura da parede
- Comprimento e quantidade de tubo necessários
- Edição aplicável da ASTM A213/A213M
- Requisitos de acabamento de superfície e tratamento térmico
- Requisitos de inspeção, teste e documentação
- Destino de entrega e termos comerciais preferenciais
O MOQ, prazo de entrega, embalagem e termos de entrega serão confirmados de acordo com as especificações necessárias e a quantidade do pedido.
Perguntas Frequentes
Para que é usado o ASTM A213 TP347H?
O TP347H é usado em aplicações especificadas de tubulação em alta temperatura, incluindo trocadores de calor, superaquecedores e resuperaquecedores de caldeiras, sujeitos às condições de projeto aplicáveis.
Qual é a diferença entre TP347 e TP347H?
O TP347H possui diferentes requisitos de composição química, incluindo uma faixa de carbono especificada mais alta, e requisitos específicos de classe destinados a serviço em alta temperatura. A classe correta deve ser selecionada de acordo com o padrão aplicável e as condições de projeto.
O TP347H é resistente à corrosão intergranular?
A estabilização com nióbio ajuda a reduzir a suscetibilidade à corrosão intergranular relacionada à sensibilização em condições adequadas. O desempenho real depende da condição do material, histórico térmico e ambiente de serviço. Testes de corrosão adicionais podem ser exigidos pela especificação do projeto.
Os tubos TP347H podem ser fornecidos com certificados EN 10204 3.1?
Um certificado de inspeção 3.1 pode ser solicitado onde disponível e acordado para o pedido. Confirme os requisitos de documentação ao enviar a consulta.
Quais informações são necessárias para uma cotação?
Por favor, forneça o diâmetro, espessura da parede, comprimento, quantidade, edição do padrão, requisitos de inspeção e destino de entrega necessários para uma revisão de especificação e cotação.
