ASTM A403 WP347H-S 90° de raio comprido de cotovelo, encaixe para tubulação de processos a temperatura elevada

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	PED 2014/68/EU, ASME, Third-Party Inspection
Número do modelo:	A403 WP347 H-S Elbow

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pc
Preço:	Negociável
Detalhes da embalagem:	Caixas de madeira compensada, engradados de madeira ou pacotes para exportação
Tempo de entrega:	Depende da quantidade
Termos de pagamento:	T/T, L/C à vista
Habilidade da fonte:	5000 unidades por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (350)

Tubo sem emenda de aço inoxidável (346)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (172)

Tubos de barbatanas (750)

Trocador de calor (41)

tubo do permutador de calor (480)

Pacote de tubos de trocador de calor (55)

Permutador de calor Tubesheet (130)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (135)

Tubulação da liga de níquel (275)

Tubo da liga de níquel (110)

Tubo da liga de cobre (258)

Tubo do aço de liga (224)

Tubo do titânio (22)

tubo recozido brilhante (166)

Tubo de caldeira (163)

encaixe de aço (881)

Flange de aço (683)

Outros (412)

Partes de revestimento (9)

Descrição de produto detalhada

Aula de construção:	WP347H-S sem costura	Referência Dimensional:	ASME B16.9
Elemento Estabilizador:	Nióbio / Colúmbio	Configuração de cotovelo:	Raio longo de 90°
Formando Rota:	Conformação Forjada/Controlada	Designação de material:	WP347H/UNS S34709
Tipo de conexão:	Solução de Butt	Tratamento térmico:	Tratamento térmico por solução
Destacar:	Cotovelo de aço inoxidável 90 graus , Encaixe de tubulação da solda de extremidade do cotovelo , Cotovelo de aço inoxidável galvanizado

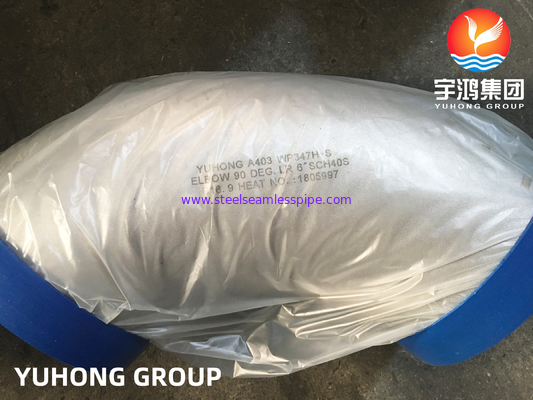

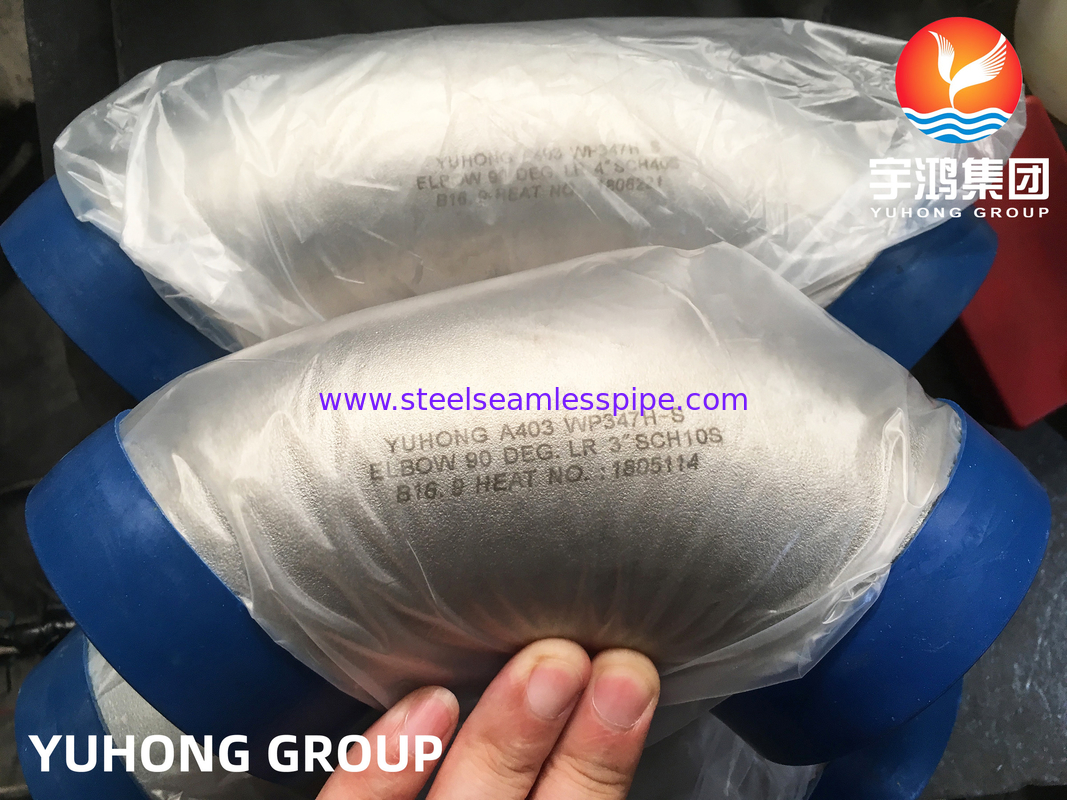

ASTM A403 WP347H-S 90° Longo Raio Cotovelo

Visão geral do produto

OASTM A403 WP347H-S 90° Largo raio Cotoveloé um acessório de soldadura de aço inoxidável austenítico forjado fabricado a partir deUNS S34709 / Tipo 347H.

OWP347H-SA designação identifica um equipamento de classe WP fabricado na classe sem costura, o que torna o produto particularmente adequado para sistemas de tubulação em que a especificação do equipamento,A classe de construção e a norma de dimensões devem ser claramente definidasA norma ASTM A403 abrange os acessórios de aço inoxidável austenítico forjado para aplicações em tubulações sob pressão.

A configuração de raio longo de 90° altera a direção da tubulação, mantendo um raio de linha central maior do que um cotovelo de raio curto.ASME B16.9Requisitos de dimensão ou especificações específicas do projeto.

Especificações técnicas

Ponto	Especificações
Nome do produto	WP347H-S 90° Raio longo Cotovelo
Grau do material	ASTM A403 WP347H
S.U.N.	S34709
Tipo de aço inoxidável	347H Aço inoxidável austenítico
Classe de Construção	S -- Sem costura
Tipo de adaptação	90° Raio longo Cotovelo
Conexão	Solução de Butt
Padrão dimensional	ASME B16.9
Fabricação	Forjado / Formado
Tratamento térmico	Tratamento térmico da solução
Tamanho nominal	De acordo com a norma ASME B16.9 / Especificação do projecto
Espessura da parede	SCH 5S-XXS / Personalizado
Radius da linha do centro	Radius longo
Preparação final	Solução de fundição
Inspecção	Teste dimensional, visual e não destrutivo
Certificação	EN 10204 3.1 / 3.2

Material: WP347H / UNS S34709

WP347H é umversão de aço inoxidável austenítico 347 estabilizado com elevado teor de carbonoA sua composição química foi concebida para aplicações em que o serviço a temperaturas elevadas e a resistência a problemas relacionados com a sensibilização são considerações importantes.

A família 347 estabilizada utilizaNióbio (colúmbio)Esta distinção torna o WP347H diferente de graus como o TP321H.

Para os projectos que envolvam tubulações de temperatura elevada, a temperatura de funcionamento, a pressão, o procedimento de soldagem e o código de projecto aplicável devem ser avaliados ao selecionar entre 347H,321H e outras qualidades austeníticas.

Geometria do raio longo de 90°

O cotovelo de raio longo fornece uma mudança de 90 graus na direção do fluxo com um raio da linha central geralmente associado à configuração de raio longo.

Os parâmetros dimensionais típicos incluem:

Tamanho nominal do tubo
Diâmetro exterior
Espessura da parede
Dimensão de centro a extremo
Diâmetro externo da extremidade
Geometria do bisel
Oval
Alinhamento angular

As dimensões podem ser fornecidas de acordo comASME B16.9ou desenhos do cliente.

Porquê WP347H-S?

Construção perfeita- A classe S identifica a construção sem costura na classificação de acessórios WP.A ASTM A403 utiliza designações de classe WP para distinguir entre a construção adequada e os requisitos de exame não destrutivo aplicáveis..
Grau austenítico estabilizado- O sistema de liga 347H utiliza estabilização de nióbio, tornando-o um candidato adequado para aplicações de tubulação a temperaturas elevadas.
Geometria de fluxo de raio longo- A configuração de raio longo proporciona uma transição direcional gradual em comparação com um cotovelo de raio curto.
Conexão de soldadura de traseira- As extremidades biseladas são preparadas para a soldadura direta por barril a tubos ou outros acessórios de soldadura por barril compatíveis.
Fabricação específica do projeto- O tamanho, a espessura da parede, a preparação final, o tratamento térmico e os requisitos de inspecção podem ser coordenados de acordo com a especificação de tubulação aplicável.

Aplicações típicas

Em vez de posicionar o WP347H-S simplesmente como um cotovelo de aço inoxidável de uso geral, as seguintes aplicações são tecnicamente mais relevantes:

Tubulação de processos de alta temperatura
Linhas de processo petroquímico
Equipamento de processamento químico
Sistemas de tubulação de refinaria
Tubulação relacionada com o forno
Sistemas de processamento térmico
Linhas de vapor de alta temperatura
Tubulação de geração de energia
Sistemas de transferência de calor
Equipamento para processos industriais

Equipamento típico

Reuniões de tubulação de processo
Unidades de processamento de refinaria
Deslizamentos de processamento químico
Sistemas de vapor de alta temperatura
Tubulação de fornos
Equipamento de transferência de calor
Equipamento de processo petroquímico
Tubulação auxiliar da central eléctrica

Comparação de notas equivalentes

Padrão	Grau
ASTM	A403 WP347H
ASME	SA403 WP347H
S.U.N.	S34709
O que fazer?	1.4961
Grau comum	347H aço inoxidável

347H contra 321H

Esta é uma comparação técnica útil para incluir na página porque ambas as notas são aços inoxidáveis austeníticos estabilizados e podem aparecer em aplicações de tubulação de temperatura elevada.

Características	347H	321H
S.U.N.	S34709	S32109
Elementos estabilizadores	Nióbio / Colúmbio	Titânio
Família material	Aço inoxidável austenítico	Aço inoxidável austenítico
Posicionamento típico	Tubulações de temperatura elevada	Tubulações de temperatura elevada
Equipamento comum	Processos e sistemas de fornos	Equipamento de aquecimento e de processo

O grau adequado deve ser selecionado de acordo com a temperatura de serviço, o ambiente do processo, as condições de soldagem e as especificações de engenharia aplicáveis.

Processo de Fabricação

A via de fabrico da montagem pode envolver operações de moldagem controlada seguidas de tratamento térmico e acabamento dimensional.

As fases típicas de produção incluem:

Verificação das matérias-primas
Preparação de tubos ou bilhetes
Formação controlada
Tratamento térmico
Acabar com o Beveling
Calibração dimensional
Inspecção de superfície
Exame não destrutivo
Inspecção dimensional final
Marcação e embalagem

A norma ASTM A403 exige que os acessórios sejam submetidos a tratamento térmico e inclui requisitos para análise química, propriedades mecânicas e exame visual.

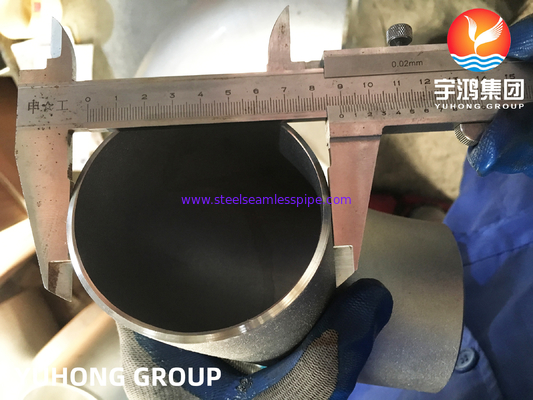

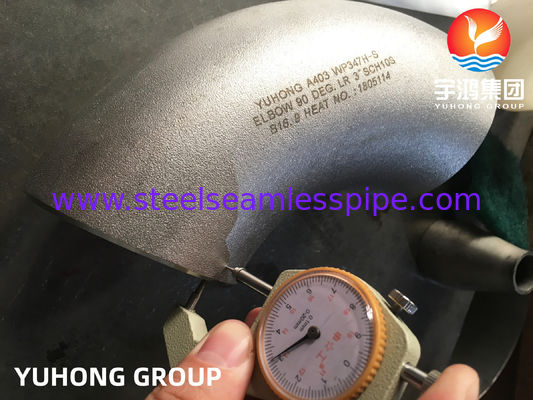

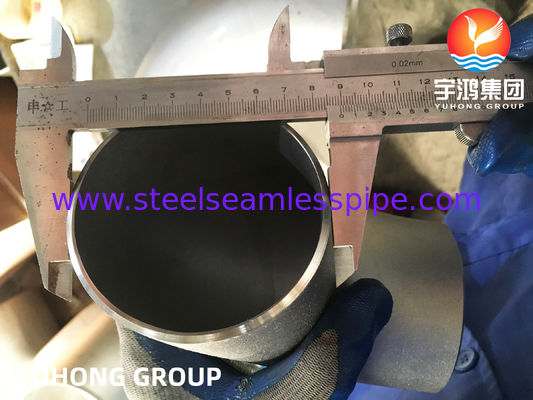

Inspecção e ensaios

Os documentos de inspecção disponíveis podem incluir:

Análise da composição química
Relatório de ensaio mecânico
Teste de tração
Teste de resistência ao rendimento
Teste de dureza
Registo do tratamento térmico

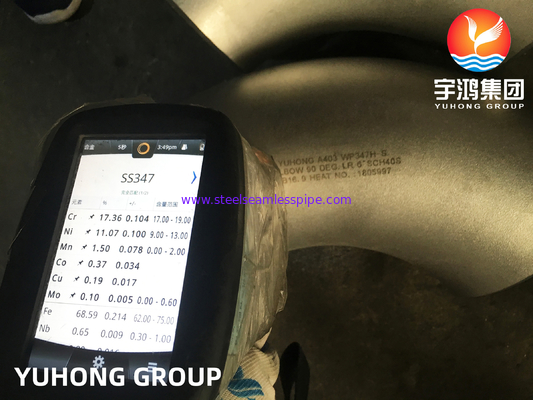

Relatório do PMI
Relatório de inspecção dimensional
Relatório de inspecção visual
Ensaios de penetração de líquidos
Ensaios por ultra-som
Ensaios radiográficos, quando aplicável
EN 10204 3.1 MTC
EN 10204 3.2 Certificado de inspecção
Relatório de inspecção de terceiros

O método NDE aplicável deve ser especificado de acordo com a classe de instalação e os requisitos de compra, em vez de listar automaticamente todos os ensaios para cada produto.A ASTM A403 distingue as classes de montagem WP de acordo com os requisitos de construção e NDE.
