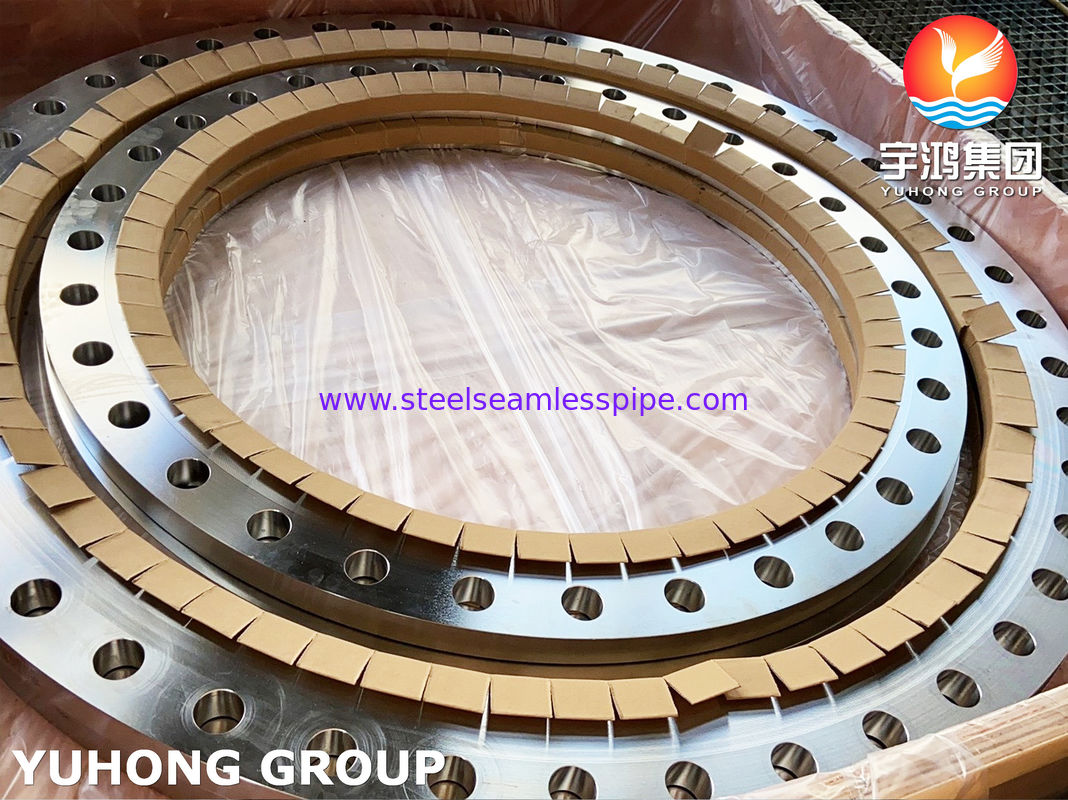

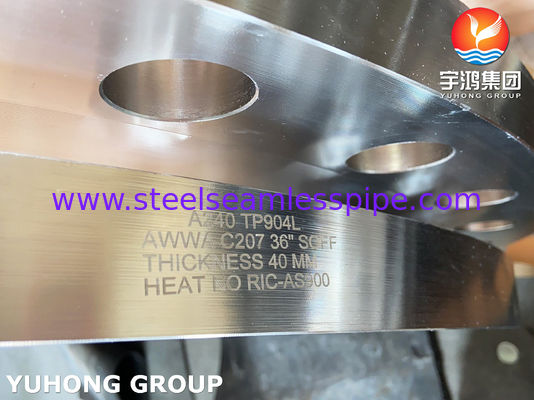

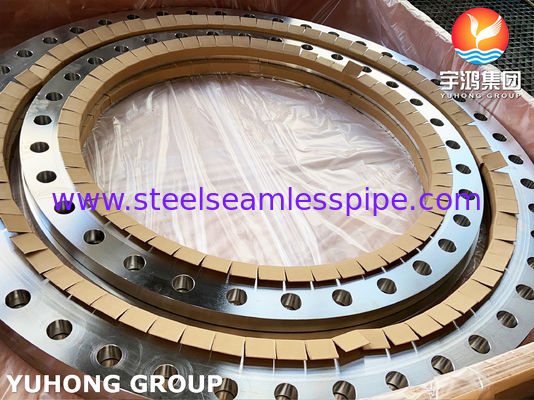

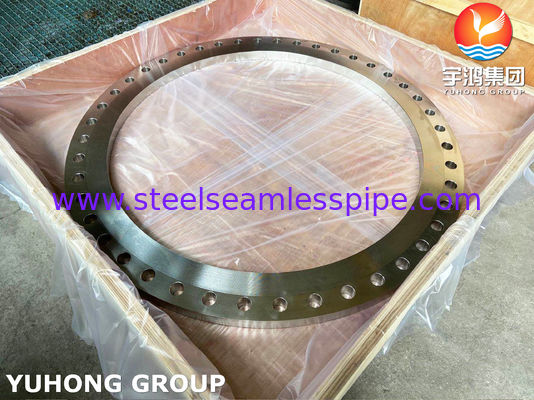

ASTM A240 SS904L Flange deslizante fabricada em chapa com face plana AWWA C207 e dimensões personalizadas

ASTM A240 SS904L UNS N08904 Flange de deslizamento fabricado em chapa com face plana é fabricado a partir de chapa de aço inoxidável 904L, com UNS N08904 / EN 1.4539 como as suas denominações de matérias comumente referidas.

Ao contrário das flanges forjadas, este produto é produzido através de um processo de fabricação de chapas, normalmente envolvendo corte de chapas, formação ou fabricação, soldagem quando necessário e usinagem de precisão.Esta via de fabrico proporciona flexibilidade para flanges de grande diâmetro, dimensões personalizadas e configurações de parafusos específicas do projeto.

A flange possui uma configuração Slip-On com face plana (FF) e é adequada para conexões por parafusos em sistemas de tubulação químicos, de processo e de outros serviços corrosivos.

As flanges AWWA C207 destinam-se à fixação em tubos de aço, acessórios, válvulas ou outros acessórios no serviço de abastecimento de água.Flancas deslizantes de tipo anel (também conhecidas como flanges de anel ou flanges de placa) e flanges cegasA norma também fornece informações adicionais sobre as dimensões das flanges de aço-cubo no apêndice B.

As flanges AWWA C207 são classificadas em quatro classes de acordo com os limites de pressão de trabalho: Classe B (86 psi), Classe D (175-150 psi), Classe E (275 psi) e Classe F (300 psi).Estes limites de pressão são para as condições e temperaturas usuais no serviço de água.

A flange Slip-On é posicionada sobre o tubo de ligação antes da soldagem.

Os parâmetros dimensionais típicos incluem:

• Tamanho nominal
• Diâmetro externo da flange
• Diâmetro da fenda
• Espessura da flange
• Diâmetro do círculo do parafuso
• Diâmetro do buraco do parafuso
• Número de buracos de parafusos
• Comprimento do eixo
• Flatness da face
• Finalização da face

As dimensões podem ser fabricadas de acordo com os desenhos do projeto ou os requisitos de dimensão da flange aplicáveis.

• OCara plana (FF)O projeto fornece uma superfície plana de assento de juntas na face da flange
• A configuração FF deve ser selecionada em conjunto com flanges de acoplamento, juntas e sistemas de parafusos compatíveis para assegurar a montagem adequada da junção

• Tubulação de processos químicos
• Sistemas de transferência de ácidos
• Sistemas de armazenamento de produtos químicos
• Processamento de ácido fosfórico
• Equipamento para o processo do ácido sulfúrico
• Processamento de fertilizantes
• Equipamento de celulose e papel
• Sistemas de dessalinização
• Tubulação de processos marinhos
• Equipamento para processos corrosivos
• Tratamento industrial de águas

• Tanques de armazenamento de produtos químicos
• Navios de processamento
• Linhas de transferência de ácidos
• Tubulação de processo de grande diâmetro
• Deslizamentos de processamento químico
• Intercambiadores de calor
• Bombeiros
• Valvas
• Equipamento de mistura
• Sistemas de armazenamento e transferência

O SS904L não deve ser considerado um substituto universal do 316L. A selecção deve basear-se na química real do processo, na temperatura e no mecanismo de corrosão.
