ASTM A182 F22 Liga de Aço Flange Cego com Face Elevada RF para Tubulação de Alta Temperatura

As flanges cegas de aço liga ASTM A182 F22 são componentes de tubulação forjados usados para fechar as extremidades de tubulações, bocais e conexões de equipamentos flangeados em sistemas de processos industriais. Feito de aço liga de cromo-molibdênio, o F22 é comumente especificado para aplicações onde a resistência em altas temperaturas e a resistência à degradação relacionada ao serviço são considerações importantes.

O design de face elevada (RF) fornece uma superfície definida para assentamento de juntas para conexões de flange aparafusadas. Quando instalado com uma flange de acoplamento compatível, junta e sistema de parafusos, a flange cega pode isolar uma seção de tubulação ou abertura de equipamento para as condições operacionais pretendidas. As aplicações típicas incluem unidades de processo de refinaria, instalações petroquímicas, sistemas de vapor e outras instalações de tubulação de alta temperatura onde a classe de material e a classe de pressão são especificadas pelo projeto.

Para aquisição, a flange deve ser especificada pela classe de material ASTM A182 F22, requisitos dimensionais ASME B16.5 onde aplicável, tamanho nominal da tubulação, classe de pressão, tipo de faceamento, condição de tratamento térmico e documentação de inspeção. A adequação real de pressão-temperatura depende do padrão aplicável, condição do material, classe da flange e requisitos de projeto do sistema.

Flanges cegas ASTM A182 F22 podem ser especificadas para:

• Tubulação de processo de refinaria e petroquímica.
• Sistemas de vapor e utilidades de alta temperatura.
• Bocais de equipamentos de pressão e conexões flangeadas.
• Pontos de isolamento de tubulação que requerem um fechamento cego aparafusado.
• Sistemas industriais projetados para componentes de aço liga de cromo-molibdênio.

A adequação do F22 para cada aplicação deve ser avaliada em relação à temperatura de projeto, pressão, meio de processo, condições de corrosão e o código de tubulação ou equipamento de pressão aplicável.

• Especificação do material: ASTM A182 / ASME SA-182 F22, conforme especificado na ordem de compra.
• Padrão dimensional: ASME B16.5, onde aplicável ao tamanho e classe de pressão necessários.
• Tipo de flange: Flange cega.
• Faceamento: Face Elevada (RF).
• Classe de pressão: A ser especificado pelo comprador.
• Tratamento térmico: De acordo com a especificação de material aplicável e os requisitos da classe encomendada.
• Documentação de inspeção: Conforme acordado na especificação técnica e ordem de compra.

A edição aplicável de cada padrão deve ser confirmada durante a revisão técnica.

O aço liga de cromo-molibdênio F22 é usado em aplicações onde a especificação do material e as condições de projeto exigem essa família de ligas. A classe deve ser selecionada com base no código de projeto aplicável, tensões admissíveis dependentes da temperatura, classe de pressão e requisitos de processo.

Antes de fazer o pedido, confirme:

• Pressão de projeto e temperatura operacional.
• Tamanho nominal e classe de pressão necessária.
• Dimensões de assentamento da junta RF e compatibilidade da flange de acoplamento.
• Condição do material e tratamento térmico necessários.
• Requisitos de teste de material e rastreabilidade aplicáveis.
• Quaisquer requisitos de NDE específicos do projeto ou inspeção de terceiros.

A classe de pressão de uma flange por si só não estabelece sua pressão operacional admissível em todas as temperaturas. A adequação final deve ser confirmada em relação ao padrão relevante e ao projeto de engenharia.

A documentação de qualidade e a inspeção podem ser especificadas de acordo com os requisitos do projeto e a capacidade de fornecimento confirmada. Os requisitos típicos podem incluir:

• Certificado de Teste de Material (MTC).
• Composição química e registros de propriedades mecânicas.
• Rastreabilidade do número de lote e marcação do produto.

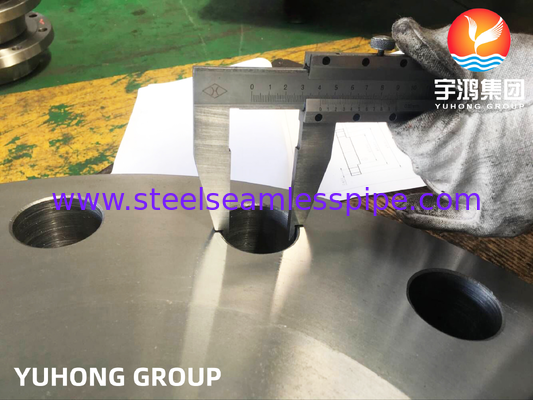

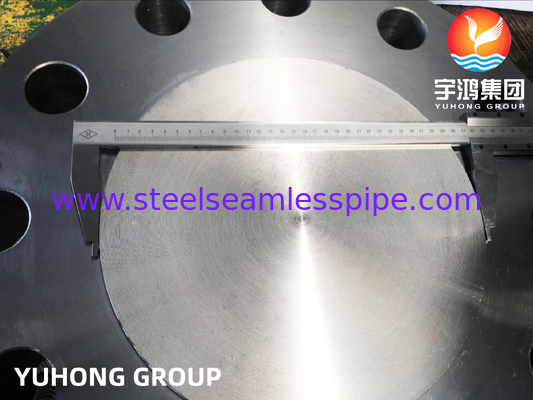

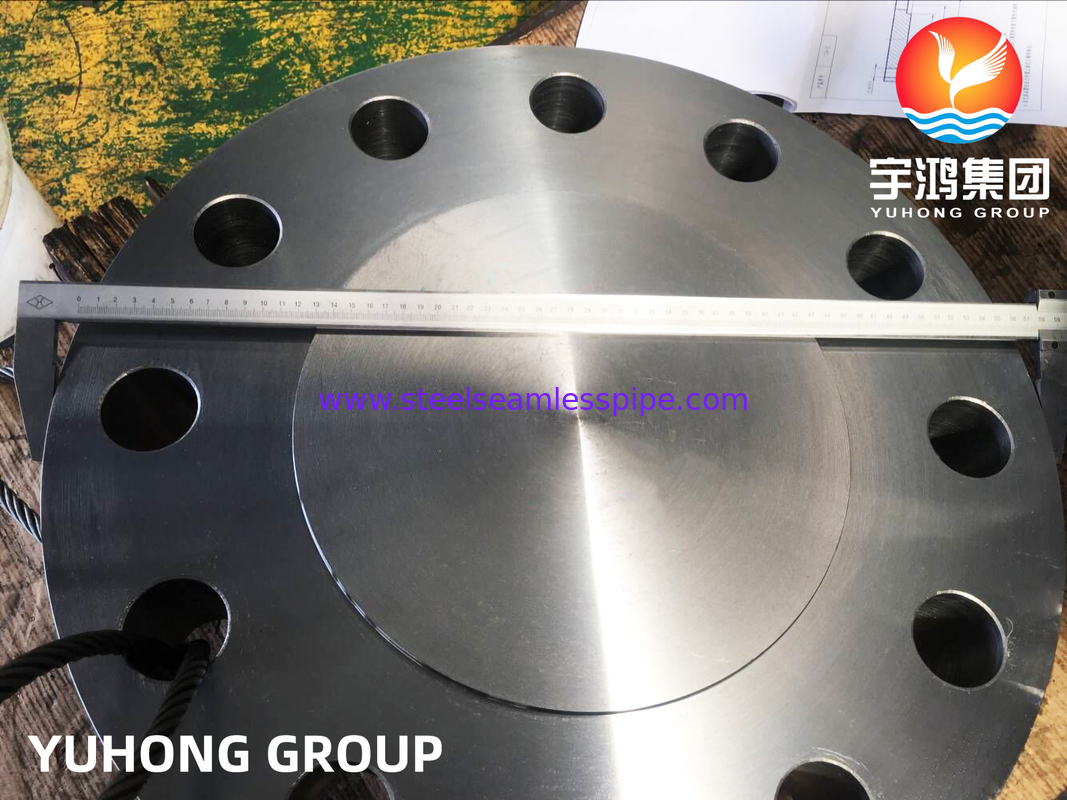

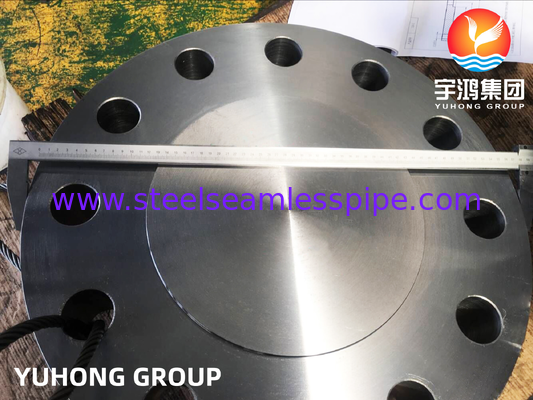

• Inspeção dimensional de espessura da flange, diâmetro externo, layout dos furos dos parafusos e faceamento RF.
• Registros de tratamento térmico, quando exigido.
• NDT adicional ou inspeção de terceiros quando especificado e acordado.

Documentação EN 10204 3.1, PMI, UT, MT, PT e inspeção de terceiros devem ser incluídos apenas quando aplicável ao produto, exigido pela ordem de compra e confirmado para o fornecimento real.

As flanges cegas de aço liga F22 são geralmente embaladas em caixas de madeira para exportação, caixas de compensado ou em paletes de acordo com o tamanho e a quantidade do pedido. A superfície de assentamento da junta RF deve ser protegida contra arranhões, impactos, umidade e danos de manuseio durante o transporte.

A embalagem, marcação, documentação de exportação, porto FOB e cronograma de envio devem ser acordados antes da confirmação do pedido.

MOQ e prazo de entrega dependem do tamanho da flange, classe de pressão, disponibilidade de material, tratamento térmico, escopo de inspeção e quantidade do pedido.

Para uma cotação precisa, por favor, forneça:

• Classe de material ASTM A182 F22.
• Tamanho nominal e classe de pressão.
• Requisitos de faceamento RF.
• Padrão e edição aplicáveis.
• Quantidade por tamanho.
• MTC e documentos de inspeção necessários.
• Destino de entrega e Incoterms preferidos.
• Cronograma de entrega solicitado.
