ASME SA213 TP444 Tubo de trocador de calor de aço inoxidável
Introdução
O ASME SA213 TP444 é um tubo de aço inoxidável ferrítico projetado para ambientes de alta temperatura e corrosivos, comumente usado em trocadores de calor, caldeiras e superqueimadores.O projeto de curvatura em U permite expansão térmica e transferência de calor eficiente em trocadores de calor de concha e tubo.
Especificações do material
Padrão: ASME SA213 (Caldas de aço de liga ferrítica e austenítica sem costura, superaquecedores e tubos de trocador de calor)
Grau: TP444 (aço inoxidável ferrítico com melhor resistência à corrosão)
Designação UNS: S44400
Composição química
|
Elementos
|
Composição (%)
|
|
Cromo (Cr)
|
17.5 a 19.5
|
|
Molibdênio (Mo)
|
1.75 - 2.50
|
|
Níquel (Ni)
|
≤ 100
|
|
Manganês (Mn)
|
≤ 100
|
|
Silício (Si)
|
≤ 100
|
|
Carbono (C)
|
≤ 0025
|
|
Nitrogénio (N)
|
≤ 0035
|
|
Titânio (Ti) / Nióbio (Nb)
|
Estabilizado (para melhorar a resistência à corrosão)
|
Propriedades mecânicas
|
Imóveis
|
Valor
|
|
Resistência à tração
|
≥ 415 MPa (60 ksi)
|
|
Força de rendimento
|
≥ 275 MPa (40 ksi)
|
|
Extensão
|
≥ 20%
|
|
Dureza (Rockwell B)
|
≤ 90 HRB
|
Principais características e vantagens
Excelente Resistência à Corrosão Resiste a fendas, corrosão por fendas e fissuração por corrosão por estresse (SCC) em ambientes de cloreto.
Desempenho a altas temperaturas Perfeito para trocadores de calor que operam em temperaturas elevadas.
Estrutura ferrítica ️ Magnética, com boa resistência à oxidação e escalonamento.
Estabilizado com Ti/Nb ∙ Previne sensibilização e corrosão intergranular.

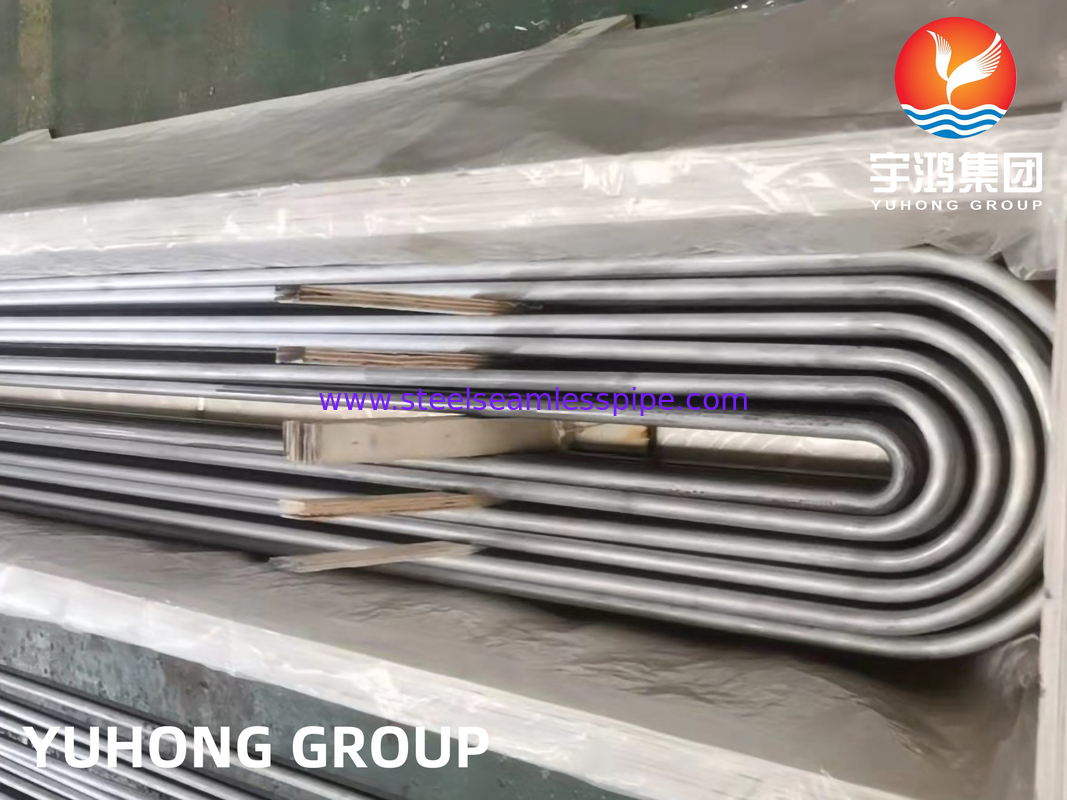

Design de curvatura em U Permite a expansão térmica, reduz o estresse e melhora a eficiência da transferência de calor.
Aplicações
Máquinas e aparelhos para a produção de calor
Condensadores e evaporadores
Caldeiras e superqueimadores de centrais elétricas
Equipamento de processamento químico
Refinarias de petróleo e gás
Fabricação e ensaios
Construção sem costura (tirada a frio ou acabada a quente)
Formação por curvatura em U (curvatura a frio com raio preciso)
Ensaios não destrutivos (NDT) (currente de turbilhão, hidrostática, ultrassonografia)
Tratamento térmico (Anilhado para resistência à corrosão ideal)
Comparação com outros graus
|
Grau
|
Tipo
|
Diferença fundamental
|
|
TP304/TP316
|
Austenítico
|
Maior teor de Ni, melhor resistência
|
|
TP430
|
Ferrítico
|
Mo mais baixo, menos resistência à corrosão
|
|
TP444
|
Ferrítico
|
Maior Mo & estabilização, melhor resistência ao cloreto
|
Conclusão
O tubo de curvatura em U ASME SA213 TP444 é ideal para aplicações de trocadores de calor corrosivos e de alta temperatura, oferecendo uma resistência superior ao cloreto em comparação com as qualidades ferríticas padrão.Seu design de curvatura em U melhora o desempenho térmico, minimizando o estresse mecânico.
