Ficha de tubos para trocadores de calor ASME SA266 Gr.2N, conforme a secção VIII da ASME

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Número do modelo:	A182, EN10088, A105, A694

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1PC
Preço:	Negociável
Detalhes da embalagem:	Caixa/pálete de madeira da dobra
Tempo de entrega:	3--5 semanas
Termos de pagamento:	T/T, L/C, D/P, D/A
Habilidade da fonte:	500 toneladas/mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (277)

Tubo sem emenda de aço inoxidável (269)

Tubulação de aço inoxidável frente e verso (128)

Tubo de aço inoxidável frente e verso (27)

Tubo de agulha (86)

Tubos de barbatanas (596)

Trocador de calor (10)

tubo do permutador de calor (419)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (117)

defletor do permutador de calor (35)

Refrigerador de ar (7)

recipiente de pressão (2)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (113)

Tubulação da liga de níquel (258)

Tubo da liga de níquel (75)

Tubo da liga de cobre (210)

Tubo do aço de liga (173)

Tubo do titânio (9)

tubo recozido brilhante (153)

Tubo de caldeira (138)

encaixe de aço (784)

Flange de aço (574)

Outros (384)

Descrição de produto detalhada

Produto:

Permutador de calor Tubesheet

Specification:

ASTM SA266

Materiais:

GR.2N

Aplicação:

Trocador de calor

Destacar:

Tubo dos componentes do permutador de calor EN10028

1

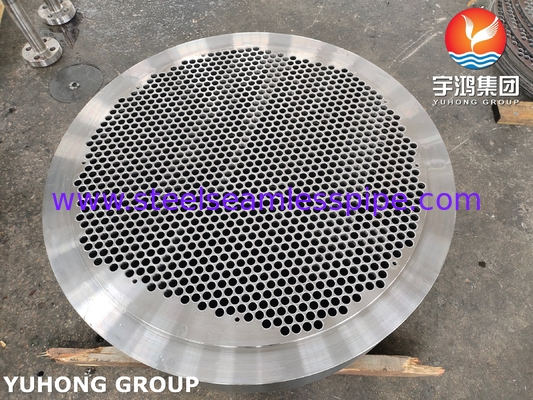

Ficha de tubos para trocadores de calor ASME SA266 Gr.2N, conforme a secção VIII da ASME

Qual é a especificação ASME SA266 Gr.2N?

A especificação ASME SA-266 Gr.2N abrange as forjas de aço carbono utilizadas em recipientes sob pressão e trocadores de calor, nomeadamente para folhas de tubos.Este material é amplamente utilizado em trocadores de calor de tubos, condensadores e caldeiras devido às suas boas propriedades mecânicas, soldabilidade e custo-eficácia.

A designação "2N" indica que o material é fornecido na condição de tratamento térmico normalizado, o que aumenta a sua resistência e dureza em comparação com as qualidades não normalizadas.

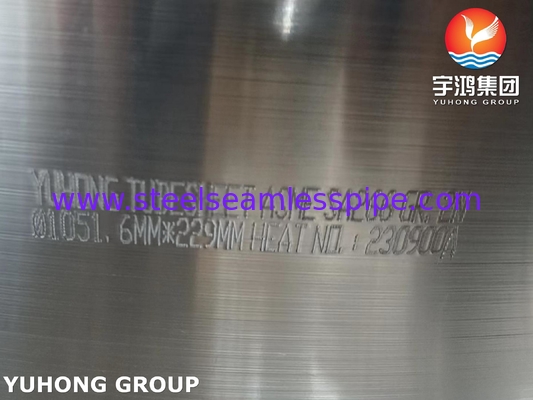

Ficha de tubos para trocadores de calor ASME SA266 Gr.2N, conforme a secção VIII da ASME 0

Composição química (ASME SA-266 Gr.2N)

Elementos	Composição (%)
Carbono (C)	≤ 025
Manganês (Mn)	0.60 ¢ 1.35
Fósforo (P)	≤ 0025
Enxofre (S)	≤ 0025
Silício (Si)	0.15 ¢ 0.35
Níquel (Ni)	≤ 0,40 (opcional para resistência a baixas temperaturas)

Propriedades mecânicas

Imóveis	Valor
Resistência à tração	485 620 MPa (70 90 ksi)
Força de rendimento (min)	260 MPa (38 ksi)
Duração de ensaio	21%
Dureza (Brinell, máximo)	187 HB

Tratamento térmico

Normalizado (N) para refinar a estrutura do grão e melhorar as propriedades mecânicas.

Tratamento térmico pós-soldagem (PWHT) opcional, se for realizada a soldagem.

Por que utilizar o SA-266 Gr.2N para folhas de tubos de trocador de calor?

Vantagens

Custo-benefício Mais econômico do que as placas de tubos de aço inoxidável ou liga de níquel.

Boa soldabilidade Compatibilidade com técnicas de solda comuns (SMAW, GTAW, SAW).

Conformidade com o Código ASME ️ Cumprir o Código ASME de caldeiras e recipientes sob pressão (BPVC), Secção VIII para recipientes sob pressão.

Resistência à corrosão moderada Perfeita para ambientes não severos quando devidamente mantida.

Limitações

Não para utilização em condições de elevada corrosão. Requer revestimento ou revestimento se estiver exposto a meios ácidos/agressivos.

Utilização limitada em altas temperaturas Temperatura máxima recomendada: ~ 400°C (750°F).

Risco de corrosão galvânica: Se combinados com tubos de aço inoxidável ou liga de níquel (por exemplo, UNS N08810), pode ser necessário isolamento ou protecção catódica.

Considerações de projeto e fabricação de folhas de tubos

Códigos e normas de projeto

Seção VIII, Divisão 1 ou 2 da norma ASME BPVC (UG-34 para cabeças planas/folhas de tubo).

TEMA (Associação de Fabricantes de Intercambiadores Tubulares) para padrões de buracos e tolerâncias.

Métodos de fixação de tubos a folhas de tubos

Método	Descrição
Expansão Mecânica	Os tubos são enrolados em buracos para um ajuste firme.
Soldadura de selos	Impede a fuga entre o tubo e a chapa.
Soldadura de resistência	Fornece integridade estrutural sob alta pressão.
Ligação explosiva	Utilizado para folhas de tubos revestidas (aço carbono + camada resistente à corrosão).

Mecânica e controlo de qualidade

Perfuração de precisão ️ O diâmetro, o passo e o alinhamento do buraco devem cumprir as normas TEMA.

Testes não destrutivos (NDT) ¢ Testes ultrasônicos (UT), penetração de corantes (PT) ou radiografia (RT) para inspeção de solda.

Finalização da superfície ️ A usinagem suave reduz o risco de corrosão da fenda.

Aplicações comuns das folhas de tubos SA-266 Gr.2N

Petróleo e Gás - Trocadores de calor nas refinarias.

Centrais Elétricas ️ Condensadores e aquecedores de água.

Processamento Químico ️ Intercambiadores de temperatura moderada.

Sistemas de climatização e climatização  Aplicações industriais de refrigeração.

Materiais alternativos para folhas de tubo

Se o SA-266 Gr.2N não for adequado, considerar:

SA-266 Gr.3 (aço carbono de maior resistência).

SA-516 Gr.70 (aço para recipientes sob pressão).

O aço inoxidável (SA-240 Tipo 304/316)

Folhas de tubos revestidas (SA-263/SA-264) ️ Aço carbono com revestimento inoxidável/níquel.

A folha de tubo ASME SA-266 Gr.2N é uma escolha fiável e económica para trocadores de calor de pressão e temperatura moderadas.e fabricação garantem desempenho a longo prazo.

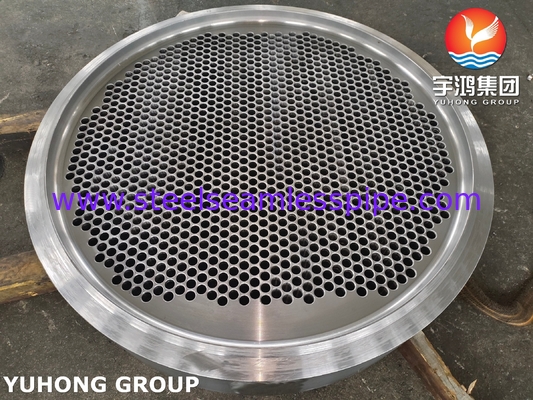

Ficha de tubos para trocadores de calor ASME SA266 Gr.2N, conforme a secção VIII da ASME 1
