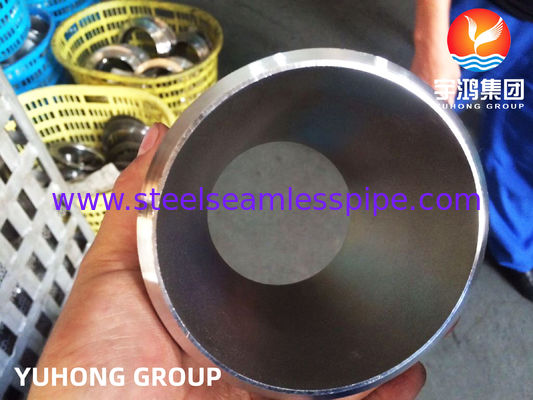

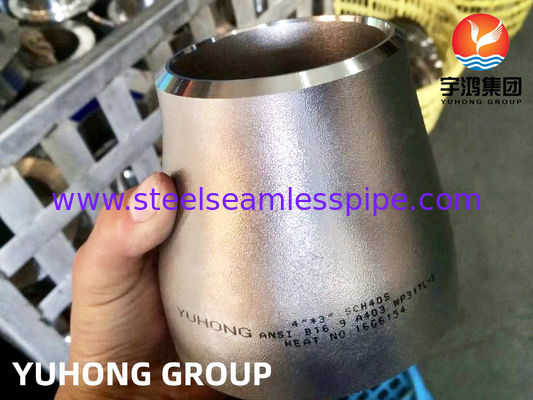

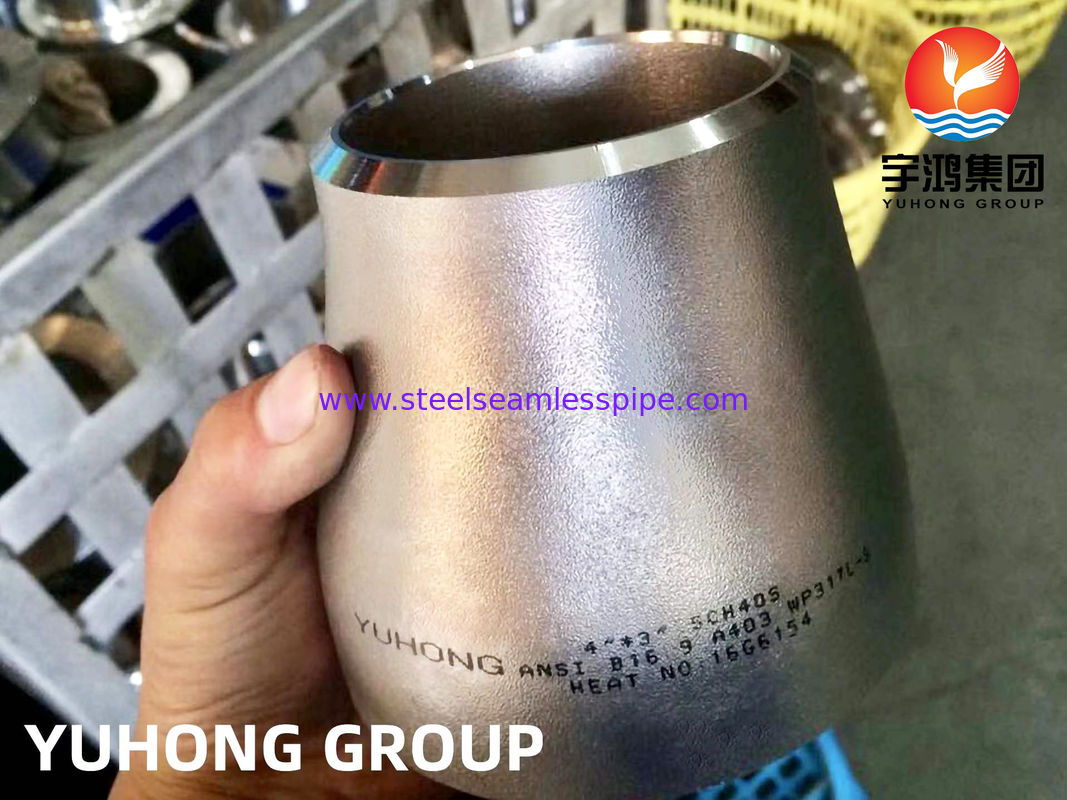

Redutor concêntrico de aço inoxidável ASTM A403 WP317L | Encaixe de tubo de solda de topo ASME B16.9

ASTM A403 WP317L Redutor concêntrico de aço inoxidável para tubulações de processos corrosivos

Transição de fluxo de engenharia para sistemas de processos críticos

Nos sistemas de tubulação industrial, um redutor é mais do que um conector entre dois tubos de tamanhos diferentes.Escolher o tipo e o material corretos do redutor ajuda a minimizar a turbulência, manter a eficiência dos processos e melhorar a fiabilidade do sistema a longo prazo.

A YUHONG fornece redutores concêntricos de aço inoxidável ASTM A403 WP317L fabricados em conformidade com os requisitos de material ASTM A403 e as normas de dimensões ASME B16.9.Todos os acessórios são produzidos a partir de matérias-primas totalmente rastreáveis e são submetidos a uma inspeção abrangente para garantir a precisão dimensionalA ASTM A403 abrange os acessórios de aço inoxidável austenítico forjado para tubulações de pressão, enquanto a ASME B16 abrange os acessórios de aço inoxidável austenítico forjado para tubulações de pressão.9 define as dimensões e as tolerâncias dos acessórios fabricados em fábrica.

Quando se deve usar um redutor concentrico?

Um redutor concêntrico mantém a linha central de ambos os tubos alinhada, tornando-o adequado para sistemas onde é necessário fluxo simétrico e distribuição de pressão equilibrada.Os locais típicos de instalação incluem::

• Tubulações de processo verticais

• Conexões do trocador de calor

• Garrafas para recipientes sob pressão

• Linhas de entrada e saída do reator

• Sistemas de transferência química

• Unidades de processamento de refinaria

Ao contrário dos redutores excêntricos, os redutores concêntricos são selecionados principalmente quando manter uma linha central comum do tubo é mais importante do que evitar o acúmulo de líquido.

Guia de selecção de material

A escolha do material de encaixe adequado depende do meio de processo, em vez de simplesmente corresponder ao material do tubo.

O WP317L contém um teor de molibdênio mais elevado do que o WP316L, proporcionando uma melhor resistência à corrosão por furos e fendas em ambientes que contenham cloreto.

Por que escolher WP317L em vez de WP316L?

Para aplicações que envolvam produtos químicos agressivos ou concentrações elevadas de cloreto, o WP317L é frequentemente selecionado para proporcionar uma maior margem de resistência à corrosão.

Especificações técnicas

Lista de verificação dos contratos públicos

Antes de encomendar um redutor concêntrico, os engenheiros devem confirmar:

✔ Tamanho nominal do tubo (NPS)

✔ Calendário / Espessura da parede

✔ Qualidade do material

✔ Padrão de materiais ASTM

✔ Padrão de dimensões ASME

✔ Preparação do fim da solda

✔ Requisitos de inspecção

✔ Certificado de ensaio de material

O fornecimento destas informações na fase de cotação ajuda a garantir a compatibilidade com o sistema de tubulação ligado e reduz o risco de problemas de instalação.

Indústrias típicas do projecto

Inspecção e documentação

A documentação disponível inclui:

• EN 10204 3.1 Certificado de ensaio de materiais

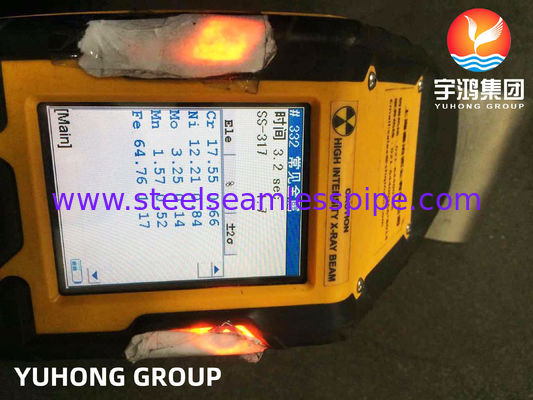

• Identificação positiva do material (PMI)

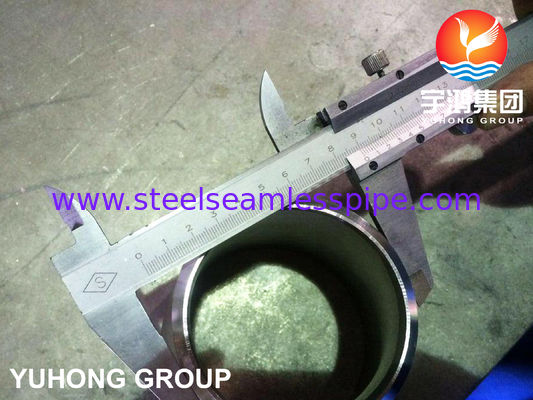

• Relatório de inspecção dimensional

• Relatório de composição química

• Relatório de ensaio mecânico

• Inspecção por terceiros (SGS, TÜV, BV, DNV)

Por que escolher YUHONG

Em vez de fornecer acessórios individuais, a YUHONG fornece soluções completas de materiais de tubulação para projetos industriais.O portfólio de produtos inclui tubos de aço inoxidável, tubos duplex, tubos de liga de níquel, acessórios e flanges forjados, permitindo aos empreiteiros EPC e fabricantes industriais adquirir componentes de tubulação compatíveis de um único fornecedor.

Cada encomenda é apoiada com traçabilidade completa do material, opções de fabricação flexíveis e documentação de projeto para atender aos requisitos de engenharia internacionais.

Perguntas Frequentes

• Como é que um redutor concêntrico é diferente de um redutor excêntrico?

Um redutor concêntrico mantém ambas as linhas centrais do tubo alinhadas e é comumente usado em tubulações verticais e sistemas gerais de processo.Um redutor excêntrico tem um lado plano e é tipicamente selecionado para tubulações horizontais ou linhas de sucção de bomba para ajudar a gerenciar a drenagem ou evitar bolsos de ar.

• A norma ASTM A403 define as dimensões do redutor?

A norma ASTM A403 especifica os requisitos de material para os acessórios de aço inoxidável austenítico forjado, enquanto a norma ASME B16.9 define as dimensões,Tolerâncias e marcações de acessórios de soldadura por extrusão fabricados em fábrica.
