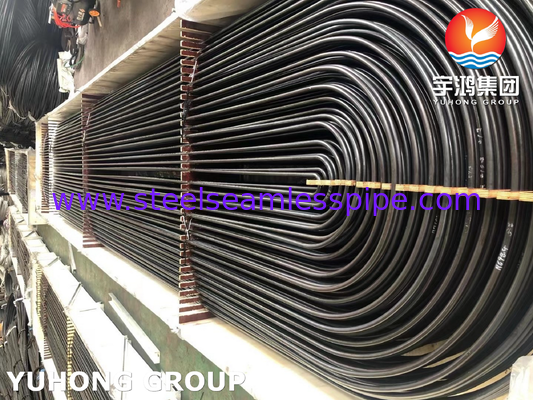

Tubo de Trocador de Calor U-Bend Sem Costura Trefilado a Frio ASTM A179 para Equipamentos de Casco e Tubo

Tubos de trocador de calor em U ASTM A179 sem costura são tubos de aço de baixo carbono trefilados a frio, formados em forma de U para uso em trocadores de calor casco-tubo, condensadores e equipamentos similares de transferência de calor. O material do tubo está em conformidade com a ASTM A179/A179M, sujeito à edição especificada e aos requisitos de compra. A configuração em U permite que ambas as extremidades do tubo sejam conectadas na placa de tubos, ao mesmo tempo em que acomoda o layout de tubo necessário dentro do trocador.

Esses tubos são adequados para projetos de trocadores de calor onde um arranjo de curva de retorno é especificado e tubos de aço de baixo carbono atendem aos requisitos do processo. A configuração em forma de U pode acomodar a expansão térmica ao longo do comprimento do tubo, eliminando a necessidade de uma conexão de retorno separada dentro do circuito do tubo. O desempenho real depende das dimensões do tubo, raio da curva, espessura da parede, temperatura de operação, pressão, compatibilidade de fluidos e o projeto do trocador.

Para aquisição de projetos, especifique o diâmetro externo do tubo, espessura da parede, raio da curva em U, comprimento da perna reta, geometria da curva, quantidade e requisitos de inspeção aplicáveis. A qualidade da curva e a precisão dimensional são particularmente importantes onde os tubos devem se ajustar a uma placa de tubos existente ou substituir tubos danificados durante a retubulação do trocador. A conformidade do material e a aceitação da curva devem ser verificadas em relação à especificação de compra aplicável.

Tubos em U ASTM A179 podem ser especificados para:

• Trocadores de calor casco-tubo.
• Condensadores industriais.
• Equipamentos de transferência de calor de processo.
• Sistemas de utilidades de refinaria e petroquímica.
• Tubos de reposição para projetos de trocadores de calor compatíveis.

Para projetos de retubulação, confirme as dimensões originais do tubo, raio da curva, comprimento da perna reta, layout do tubo e especificação do material antes de fazer o pedido. Geometria de curva incorreta pode impedir a instalação adequada ou afetar o encaixe do feixe de tubos.

• Padrão de material: ASTM A179/A179M, conforme especificado na ordem de compra.
• Material do tubo: Aço de baixo carbono trefilado a frio sem costura.
• Configuração do produto: Tubo de trocador de calor em U.
• Dimensões do tubo: Diâmetro externo e espessura da parede conforme especificado.
• Geometria da curva: Raio e comprimentos das pernas de acordo com o desenho aprovado ou a programação de tubos.
• Inspeção: Testes de material, verificações dimensionais e exames adicionais conforme exigido pela especificação aplicável e pela ordem.

A ASTM A179 cobre os requisitos básicos de tubos sem costura. A geometria da curva em U, tratamento térmico pós-curvatura, inspeção da curva e outros requisitos especiais devem ser definidos separadamente, quando aplicável.

Para equipamentos novos e feixes de tubos de reposição, as seguintes informações devem ser confirmadas antes da produção:

• Diâmetro externo do tubo e espessura da parede especificada.
• Raio da curva na linha central.
• Comprimento da perna reta em ambos os lados da curva.
• Comprimento total do tubo e tolerâncias dimensionais.
• Orientação da curva necessária e referências de desenho.
• Tratamento térmico pós-curvatura e requisitos de inspeção, se aplicável.

Para projetos de reposição, o fornecimento do desenho original do tubo ou uma especificação de amostra dimensionada pode ajudar a reduzir problemas de ajuste durante a instalação.

Os requisitos de inspeção devem ser acordados antes da confirmação do pedido. Dependendo da especificação de compra e do escopo de fornecimento real, a documentação de qualidade pode incluir:

• Certificado de Teste de Material (MTC).
• Registros de testes de composição química e propriedades mecânicas.
• Testes de dureza, aplainamento, alargamento ou outros testes exigidos pela especificação de tubo aplicável.
• Inspeção dimensional do diâmetro do tubo, espessura da parede, raio da curva e comprimento da perna.
• Teste hidrostático ou outros testes especificados, conforme aplicável.
• Inspeção adicional ou testemunho de terceiros quando acordado.

Tratamento térmico pós-curvatura, testes não destrutivos, PMI e inspeção especial não devem ser considerados incluídos, a menos que explicitamente exigido e confirmado.

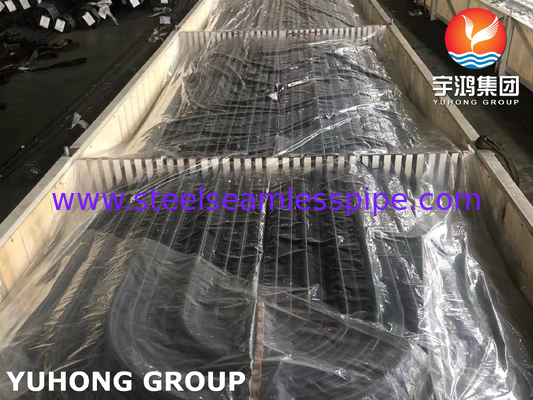

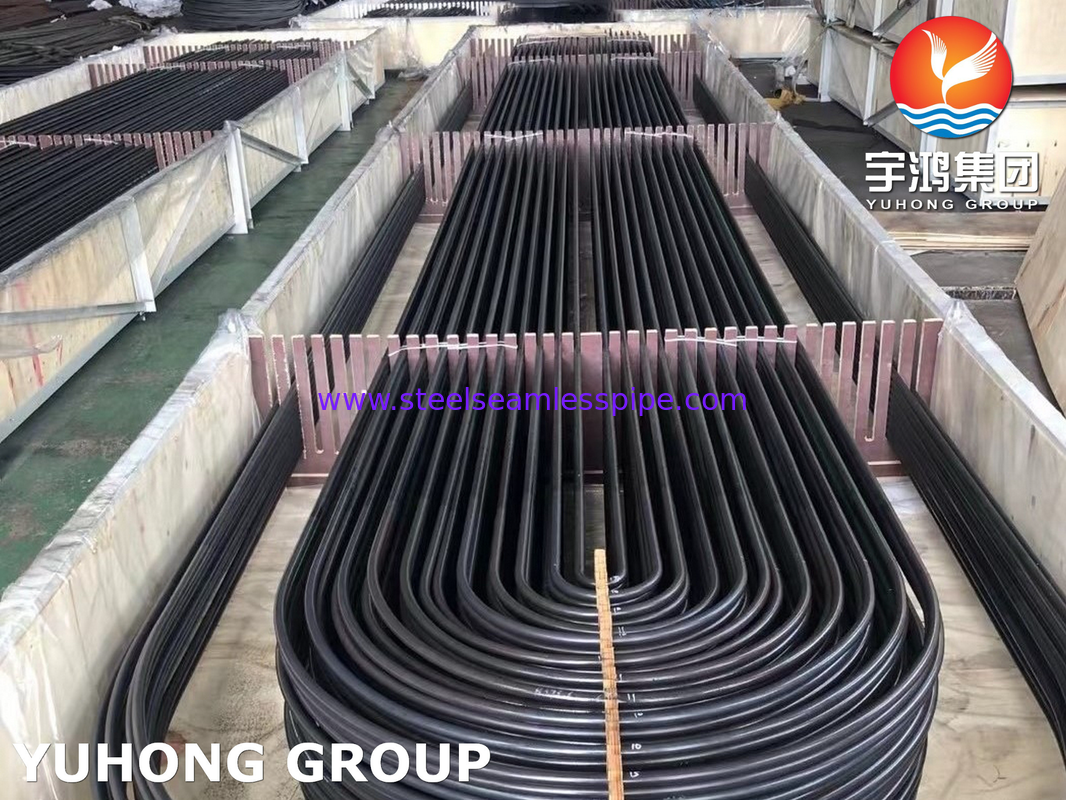

Os tubos em U são geralmente embalados em caixas de madeira adequadas, estruturas de aço ou outras embalagens de exportação protetoras de acordo com o comprimento do tubo, geometria da curva, quantidade do pedido e requisitos de transporte. Suportes devem ser arranjados para minimizar deformação, impacto e danos à superfície durante o manuseio e o transporte.

A embalagem, identificação do tubo, documentação de exportação, porto FOB e cronograma de entrega devem ser confirmados na cotação.

MOQ e prazo de entrega dependem das dimensões do tubo, raio da curva, comprimento da perna, quantidade, requisitos de produção e escopo de inspeção.

Para uma cotação, por favor, forneça:

• Requisito de material ASTM A179/A179M.
• Diâmetro externo do tubo e espessura da parede.
• Raio da curva em U e comprimento da perna reta.
• Quantidade e geometria do tubo necessária.
• Desenho ou programação de tubos, se disponível.
• Requisitos de tratamento térmico e inspeção.
• Destino, Incoterms preferidos e data de entrega necessária.

Solicitar Cotação: Envie sua programação de tubos ou desenho para confirmar a viabilidade técnica, preço, MOQ, prazo de entrega, documentos de inspeção e arranjos de envio.
