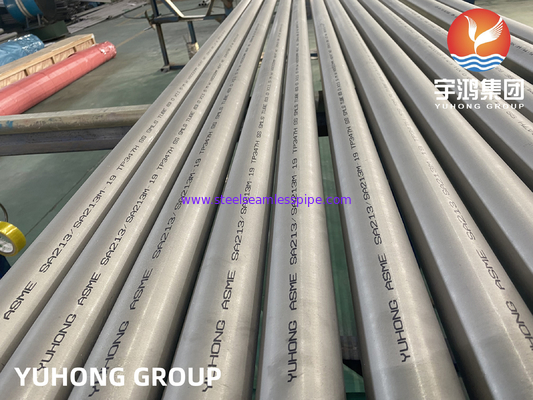

Tubo sem emenda de aço inoxidável, ASTM A213 TP347, TP347H, TP316Ti, TP316H, TP304H, TP347H, TP310H, TUBO do PERMUTADOR DE CALOR
Tubulações TP347 de aço inoxidável e tubos
TP347 de aço inoxidável é variação do 18/8 austenítico básico classifica 304 com colúmbio adicionado - a introdução de colúmbio estabiliza o aço e elimina a precipitação do carboneto que causa subseqüentemente a corrosão intergranular.
O aço tem qualidades de formação e de solda excelentes e a dureza excelente mesmo em temperaturas criogênicas.
Benefícios de TP347 de aço inoxidável
- Propriedades mais altas do esforço e da ruptura de rastejamento quando comparado com o TP304
- Ideal para o serviço de alta temperatura
- Supera interesses da sensibilização e da corrosão intergranular
- Pode ser usado em aplicações da temperatura elevado para a caldeira de ASME e as aplicações do código de embarcação de pressão
- Devido à estabilização o material oferece a melhor resistência de corrosão total quando comparado a 304/304L
- Propriedades mecânicas excelentes
- Uma versão alta do carbono (TP347H) está igualmente disponível
|
|
Usos típicos
- Permutadores de calor
- Serviço de alta temperatura do vapor
- Processo químico de alta temperatura
TP347/347H são usados primeiramente em aplicações da temperatura elevado.
Gama de produtos
Especificações: CL DE ASTM A/ASME SA213/A249/A269/A312/A358. Mim a V ASTM A789/A790
Tamanhos (sem emenda): 1/2” N.B. - 24" N.B.
Tamanhos (ERW): 1/2” N.B. - 24" N.B.
Tamanhos (EFW): 6" N.B. - 100” N.B.
Espessura de parede disponível:
Programação 5S - programação XXS (mais pesada a pedido)
Outros testes de materiais:
SERVIÇO MR0175, H2 do NACE, SERVIÇO do OXIGÊNIO, SERVIÇO de CRYO, etc.
Dimensões:
Todas as tubulações são fabricadas e inspecionadas/testadas aos padrões relevantes que incluem ASTM, ASME e API etc.
Propriedades gerais de 347 tubulações e tubos de aço inoxidável
As ligas 321 (S32100) e 347 (S34700) são os aços inoxidáveis estabilizados que oferecem como sua vantagem principal uma resistência excelente à exposição de seguimento da corrosão intergranular às temperaturas na escala da precipitação do carboneto do cromo de 800 a 15000 F (427 a 8160 C). A liga 321 é estabilizada contra a formação do carboneto do cromo pela adição de titânio. A liga 347 é estabilizada pela adição de colúmbio e de tântalo.
Quando as ligas 321 e 347 continuarem a ser empregadas para o serviço prolongado na variação da temperatura de 800 a 15000 F (427 a 8160 C), a liga 304L substituiu estas categorias estabilizadas para as aplicações que envolvem o aquecimento somente da soldadura ou do curto período de tempo.
Os aços inoxidáveis das ligas 321 e 347 são igualmente vantajosos para o serviço de alta temperatura devido a suas boas propriedades mecânicas. Os aços inoxidáveis das ligas 321 e 347 oferecem umas propriedades mais altas da ruptura do rastejamento e do esforço do que a liga 304 e, particularmente, a liga 304L, que puderam igualmente ser consideradas para as exposições onde a sensibilização e a corrosão intergranular são interesses. Isto conduz a uns esforços permissíveis mais altos de temperatura elevado para estas ligas estabilizadas para a caldeira de ASME e as aplicações do código de embarcação de pressão. As 321 e 347 ligas têm temperaturas do uso do máximo de 15000 F (8160 C) para aplicações do código como a liga 304, visto que a liga 304L é limitada a 8000 F (4260 C).
As versões altas do carbono de ambas as ligas estão disponíveis. Estas categorias têm as designações S32109 e S34709 de UNS.
Composição quimica de 347 tubulações e tubos de aço inoxidável
Representado por especificações de ASTM A240 e de ASME SA-240.
Elemento |
347 |
Carbon* |
0,08 |
Manganês |
2,00 |
Fósforo |
0,045 |
Enxofre |
0,03 |
Silicone |
0,75 |
Cromo |
17.00-19.00 |
Níquel |
9.00-13.00 |
Colúmbio + Tântalo ** |
minuto 10xC a 1,00 máximos |
Tântalo |
-- |
Titânio ** |
-- |
Cobalto |
-- |
Nitrogênio |
-- |
Ferro |
Equilíbrio |
Resistência a uma corrosão de 347 tubulações e tubos de aço inoxidável
Corrosão geral
Resistência similar da oferta das ligas 321 e 347 à corrosão geral, total como a liga de níqueis instabilizada 304 do cromo. O aquecimento por longos período do tempo na escala da precipitação do carboneto do cromo pode afetar a resistência geral das ligas 321 e 347 em meios corrosivos severos.
Na maioria de ambientes, ambas as ligas mostrarão a resistência de corrosão similar; contudo, a liga 321 na condição recozida é um tanto menos resistente à corrosão geral em ambientes fortemente de oxidação do que a liga recozida 347. Por este motivo, a liga 347 é preferível para ambientes da temperatura aquosa e outros baixa. A exposição nos 8000 F à variação da temperatura de 15000 F (4270 C a 8160 C) abaixa a resistência de corrosão total da liga 321 a uma extensão muito maior do que a liga 347. A liga 347 é usada primeiramente nas aplicações de alta temperatura onde a resistência alta à sensibilização é essencial, impedindo desse modo a corrosão intergranular em umas mais baixas temperaturas.
Propriedades físicas de 347 tubulações e tubos de aço inoxidável
As propriedades físicas dos tipos 321 e 347 são bastante similares e, para todos os efeitos práticos, podem ser consideradas para ser as mesmas. Os valores dados na tabela podem ser usados para aplicar-se a ambos os aços.
Quando recozidos corretamente, os aços inoxidáveis das ligas 321 e 347 consistem principalmente na austenita e nos carbonetos do titânio ou do colúmbio. As pequenas quantidades de ferrite podem ou não podem estam presente na microestrutura. As pequenas quantidades de fase do sigma podem formar durante a exposição de muitos tempos nos 10000 F à variação da temperatura de 15000 F (5930 C a 8160 C).
Os aços inoxidáveis estabilizados das ligas 321 e 347 não são hardenable pelo tratamento térmico.
O coeficiente de transferência térmica total dos metais é determinado por fatores além do que a condutibilidade térmica do metal. Na maioria dos casos, os coeficientes de filme, a escamação, e as circunstâncias de superfície são tais isso não mais a de área mais de superfície de 10 a de 15% é exigida para aços inoxidáveis do que para outros metais que têm uma condutibilidade térmica mais alta. A capacidade de aços inoxidáveis para manter superfícies limpas permite frequentemente a melhor transferência térmica do que outros metais que têm uma condutibilidade térmica mais alta.
Propriedades mecânicas de 347 tubulações e tubos de aço inoxidável
Propriedades elásticas da temperatura ambiente
As propriedades mecânicas mínimas das categorias estabilizadas do cromo-níquel das ligas 321 e 347 na condição recozida (20000 F [10930 C], no ar de refrigeração) são mostradas na tabela.
Propriedades elásticas de temperatura elevado
As propriedades mecânicas típicas de temperatura elevado para a folha das ligas 321 e 347/tira são mostradas abaixo. A força destas ligas estabilizadas é distintamente mais alta do que aquela do não-estabilizado 304 ligas em temperaturas de 10000 F (5380 C) e acima.
As ligas altas 321H e 347H do carbono (UNS32109 e S34700, respectivamente) têm mais de grande resistência em temperaturas acima de 10000 F (5370 C). ASME máximo - os dados permissíveis do esforço do projeto para a liga 347H refletem o mais de grande resistência desta categoria em comparação com a categoria mais baixa da liga 347 do carbono. A liga 321H não é permitida para aplicações da seção VIII e é limitada a 8000 temperaturas do uso de F (4270 C) para aplicações do código da seção III.
Tratamento térmico de 347 tubulações e tubos de aço inoxidável
A variação da temperatura de recozimento para as ligas 321 e 347 é 1800 a 20000 F (928 a 10930 C). Quando o objetivo principal do recozimento for obter o softness e a ductilidade alta, estes aços podem igualmente ser alívio de tensão recozidos dentro da escala 800 da precipitação do carboneto a 15000 F (427 a 8160 C), sem nenhum perigo da corrosão intergranular subsequente. Aliviar tensões recozendo por somente algumas horas na escala de 800 a 15000 F (427 a 8160 C) não causará nenhuma redução visível na resistência de corrosão geral, embora o aquecimento prolongado dentro desta escala tenda a abaixar em certa medida a resistência de corrosão geral. Como sublinhado, contudo, o recozimento na variação da temperatura de 800 a 15000 F (427 a 8160 C) não conduz a uma susceptibilidade ao ataque intergranular. Para a ductilidade máxima, a escala de recozimento mais alta de 1800 a 20000 F (928 a 10930 C) é recomendada.
Alguns dos testes da qualidade realizados por nós incluem:
Teste de corrosão |
Conduzido somente quando pedido especialmente pelo cliente |
Análise química |
Teste feito conforme padrões de qualidade exigidos |
Testes destrutivos/mecânicos |
Elástico | Dureza | Aplainar | Alargamento | Flange |
Reverso-curvatura e re. testes lisos |
Realizado em total conformidade com padrões relevantes & normas A-450 e A-530 de ASTM, que asseguram a expansão sem problemas, a soldadura & o uso em clientes termina |
Eddy Current Testing |
Feito para detectar homogeneidades na subsuperfície usando o sistema de testes de Digitas Falha-Mark |
Testes hidrostáticas |
100% testes hidrostáticas realizados de acordo com normas de ASTM-A 450 para verificar o escapamento do tubo, e a pressão a mais grande nós podemos apoiar 20Mpa/7s. |
Ar sob o teste de pressão |
Para verificar alguma evidência do escapamento de ar |
Inspeção visual |
Após o passivation, cada único comprimento dos tubos & as tubulações são sujeitados à inspeção visual completa pelo pessoal treinado para detectar falhas da superfície & outras imperfeições |
Testes suplementares: Independentemente dos testes acima mencionados, nós igualmente realizamo-nos nos testes suplementares dos produtos manufaturados. Os testes conduziram sob este incluem:
- Eddy Current Testing
- O.P Testing
- Testes da radiografia
|
- Testes de corrosão
- Micro testes
- Testes macro
|
- Testes do IGC
- Testes ultrassônicos
- O líquido penetra o teste
|
