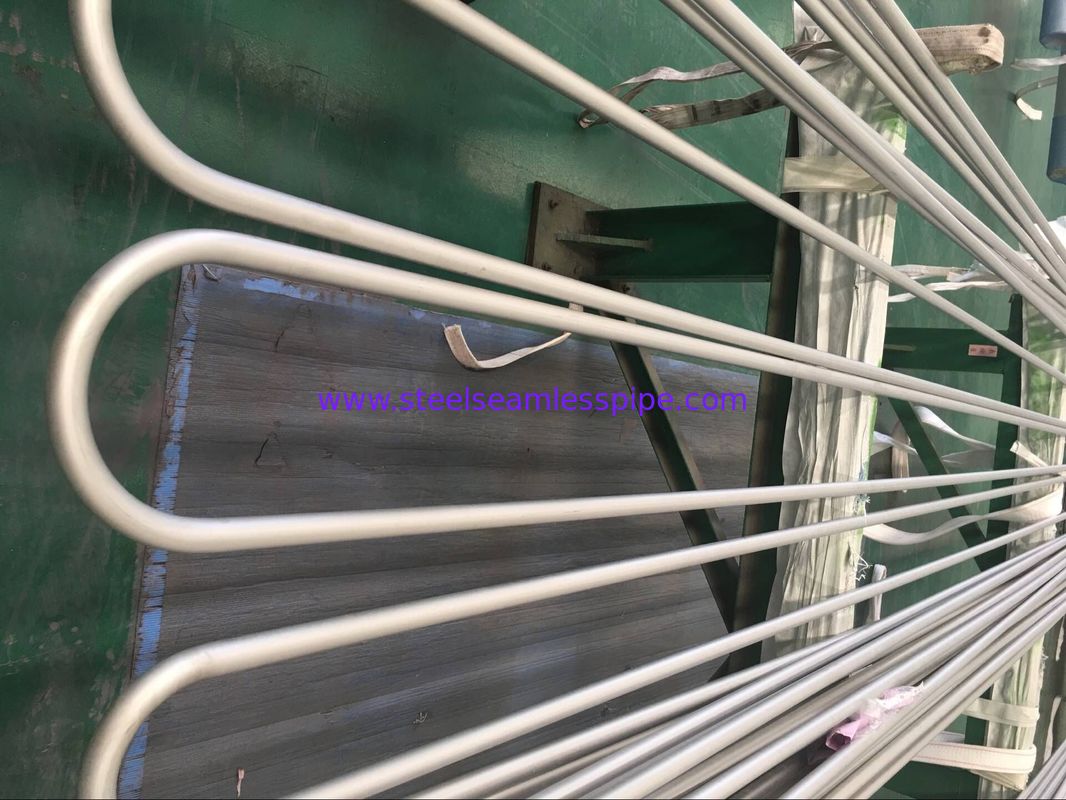

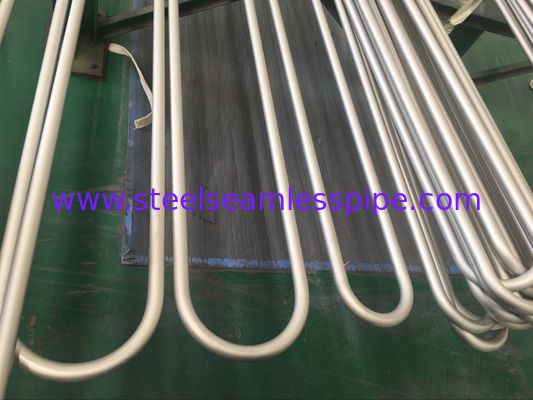

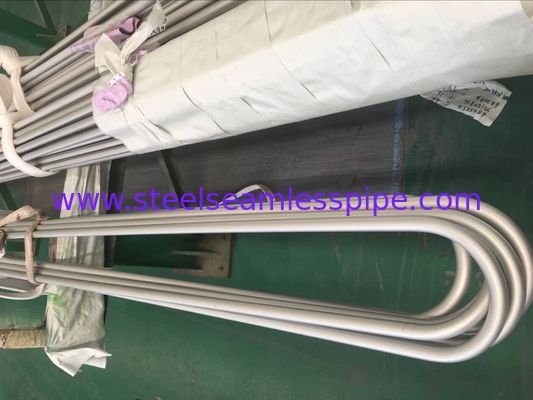

ASME SA213/SA213M-2013a, TP904L / UNS NO8904 Tubo de dobra em U de aço inoxidável 19,05 MM X 1,65 MM
Grupo YUHONGNegociar com aço inoxidável austenítico, aço de liga de níquel ((Hastelloy, Monel, Inconel, Incoloy)) tubos e tubos sem costura e soldados há mais de 25 anos,Todos os anos vendem mais de 80000 toneladas de tubos e tubos de açoOs nossos clientes já cobrem mais de 45 países, como Itália, Reino Unido, Alemanha, EUA, Canadá, Chile, Colômbia, Arábia Saudita, Coreia, Singapura, Áustria, Polónia, França, E o...A sucursal do grupo e a fábrica já foram aprovadas por:ABS, DNV, GL, BV, PED 97/23/CE, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Características:
- A flexão em U é feita por processo de trabalho a frio.
- A flexão em "U" é feita até ao raio exigido, de acordo com os desenhos do cliente.
- A parte de curvatura e a perna de 15 cm são aliviadas pelo aquecimento de resistência.
- O gás inerte (Argão) passa através dele na taxa de fluxo necessária para evitar a oxidação no ID.

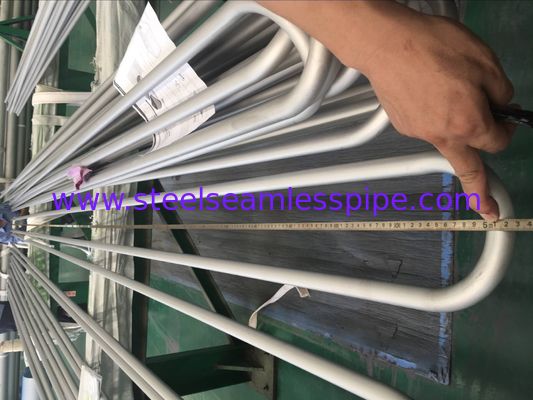

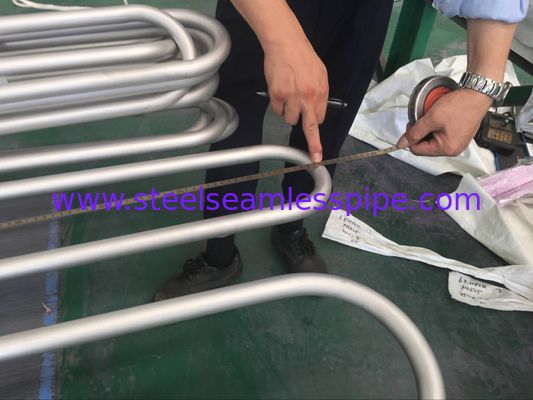

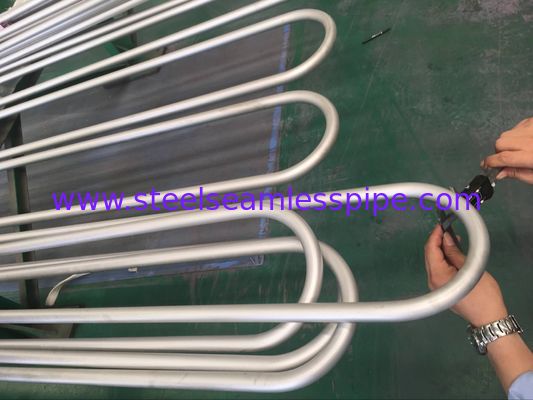

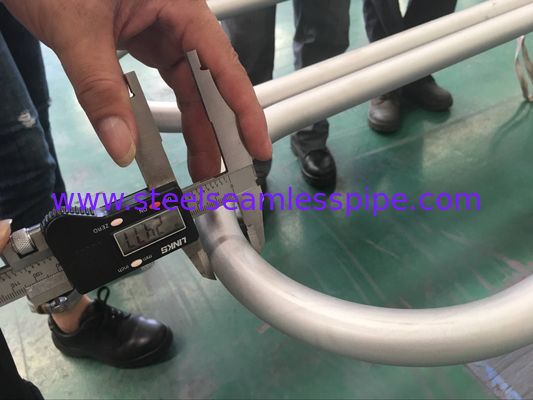

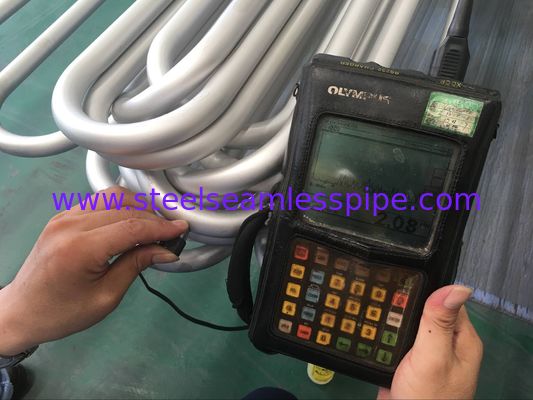

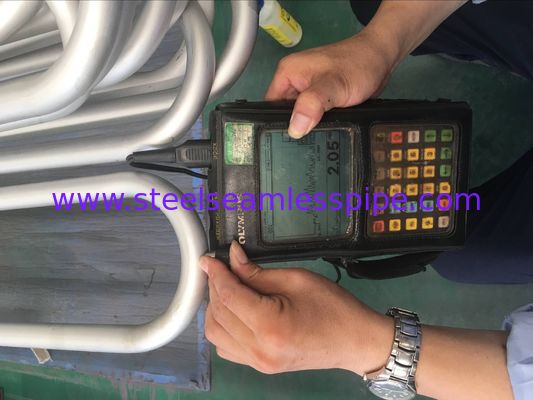

- O raio é verificado quanto à sua OD e ao afinamento da parede com a especificação recomendada.
- As propriedades físicas e a microestrutura são verificadas em três posições diferentes.
- A inspecção visual de ondulações e rachaduras é feita com um teste de penetração de corantes.
- Em seguida, cada tubo é submetido a um ensaio hidráulico à pressão recomendada para verificar se há fugas.
- O teste de bola de algodão é feito para verificar a limpeza do tubo.
- Em seguida, decapado, seco, marcado e embalado.
- Todos os procedimentos são rigorosamente seguidos em conformidade com o TEMA "C" e a ASTM A-688.
Tubos de curvatura em UOs equipamentos de trocadores de calor baseados em
Tubos de aço inoxidável sem costura e Tubos de aço inoxidável com curvatura de aço inoxidável são essenciais em estratégicamente importantes e
campos críticos-- Nuclear e Petroquímica Construção de Máquinas.
YUHONG SPECIAL STEELComeçar a produzir tubos de dobra U Desde 2006, até agora já fornecer mais de
30000 toneladas de tubos de aço inoxidável para 35 países.
Os tubos U-Bend cumprem as seguintes normas:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grau de aço:
|
Ferrita
|
Austenita
|
Duplex
|
Super Duplex
|
Alcoóis de níquel
|
Titânio
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2
|
Tubos de outras ligas e tipos de aço podem ser produzidos mediante acordo.
Requisitos técnicos:
Especificação padrão de tubos retos para dobra:
As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável..
Marcação:Antes de dobrar por máquina de marcação em todo o comprimento do tubo (seção dobrada após aquecimento
Tratamento sem marcação)
Nota:A marcação também é possível após dobrar as partes retas do tubo de dobragem U.
Tubos de inclinação em U:
- TEMA RCB 2.31 Padrão da Associação de Fabricantes de Intercambiadores Tubulares (9a edição).
- ASTM A688/ASME SA688 Especificação padrão para tubos soldados resistentes à corrosão austenítica
Aço concebido para caldeiras de água de alimentação.
-ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel e liga de níquel para
Condensadores e trocadores de calor.
- Especificações do cliente.
Radius de dobra:De 1,5*OD ((Diâmetro externo) a 1500 mm
Ao encomendar tubos com raio inferior ou igual a 1,5*OD, é necessário concordar com a precisão da geometria.
Comprimento máximo dos tubos retos: ((Antes de dobrar): 35000 mm.
Comprimento da perna:Min 1 Meter, máximo 16500 mm (para máximo R=1500 mm)
Nota:Outros tamanhos estão disponíveis mediante acordo.
Tratamento térmico:Estresse aliviado após a inclinação em U (área de inclinação mais 300 mm para cada perna).
Teste hidrostático após dobra U: Pressão máxima de ensaio 600 bar, imersão de 10 segundos com
Água desmaterializada, limpeza de ar comprimido após o teste hidráulico.

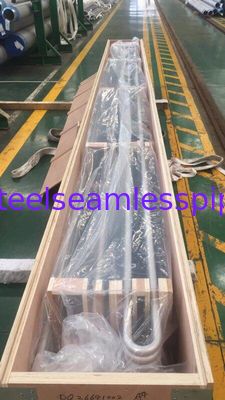

Embalagem: Em caixas de madeira de dimensões correspondentes, pré-fumigadas e resistentes ao transporte, para:
Cada tubo comprimento, raio, diâmetro, de acordo com os requisitos PO bem como embrulhado em polietileno
filmes com tampas de plástico moles em ambas as extremidades do tubo.
Entre os testes de qualidade que realizamos estão:
| Teste de corrosão |
Realização apenas quando especificamente solicitado pelo cliente |
| Análise química |
Teste realizado em conformidade com os padrões de qualidade exigidos |
| Ensaios destrutivos / mecânicos |
Tensão. Dureza. Aplanamento. Flare. Flange. |
| Ensaios de curvatura reversa e Re. plano |
Executado em plena conformidade com as normas relevantes e ASTM A-450 e A-530 normas, o que garante a expansão sem problemas, soldagem e uso no cliente final |
| Teste de corrente de Eddy |
Feito para detectar homogeneidades no subsolo utilizando o Sistema de Ensaios Digitais de Marcas de Falhas |
| Ensaios hidrostáticos |
Testes hidrostáticos 100% realizados de acordo com as normas ASTM-A 450 para verificar a fuga de tubos, e pressão máxima que podemos suportar 20Mpa/7s. |
| Ensaio de pressão atmosférica |
Para verificar qualquer indício de fuga de ar |
| Inspecção visual |
Após a passivação, cada comprimento de tubos e tubos é submetido a uma inspeção visual completa por pessoal treinado para detectar falhas de superfície e outras imperfeições |
Ensaios suplementares:Para além dos testes acima referidos, realizamos também testes suplementares dos produtos fabricados.
- Teste de corrente de Eddy
- Testes de O.P.
- Ensaios radiográficos
|
- Ensaios de corrosão
- Microtestes
- Macro-teste
|
- Ensaios de CIG
- Ensaios ultrasónicos
- Teste de penetração de líquido
|
