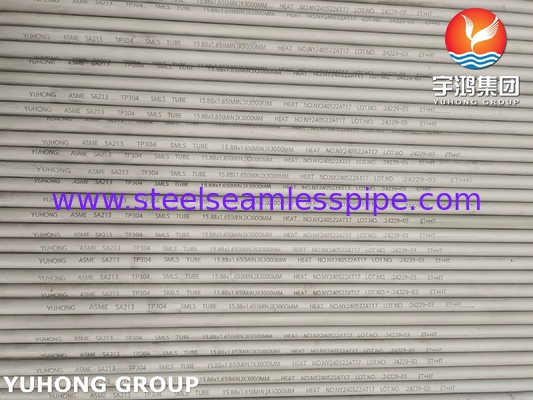

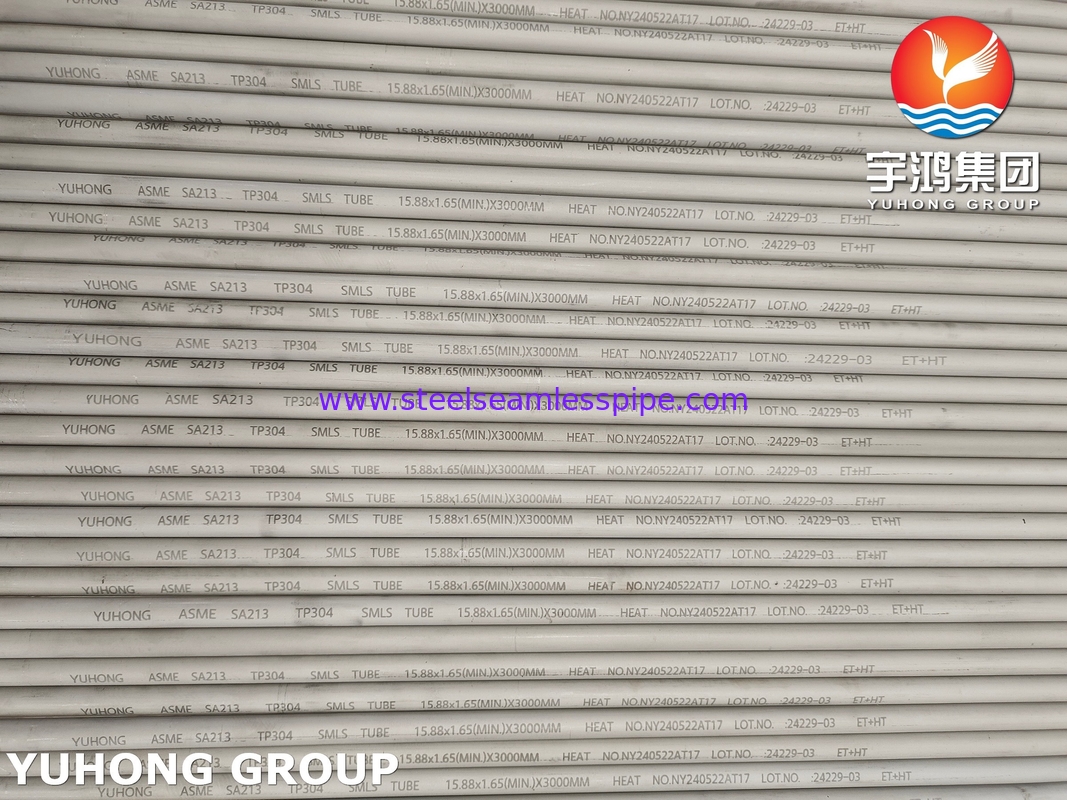

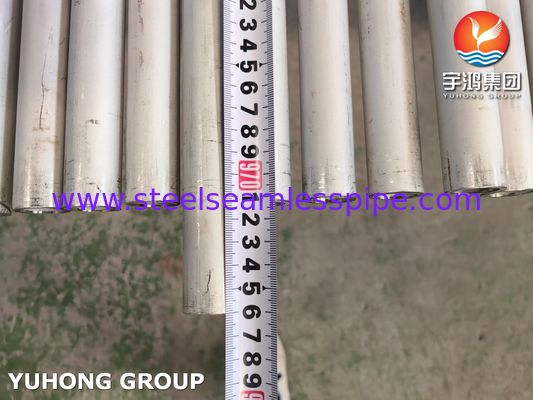

Tubo de Aço Inoxidável Sem Costura ASME SA213 TP304 para Caldeira
O ASME SA213 TP304 (UNS S30400) é uma norma de tubo sem costura de aço inoxidável austenítico especificamente designada para serviço em caldeiras, superaquecedores e trocadores de calor. Esta especificação abrange tubos com espessura de parede mínima operando em ambientes de alta temperatura e alta pressão onde a resistência à corrosão e a integridade mecânica são críticas.
A Yuhong Group Co., Ltd. fornece tubos sem costura ASME SA213 TP304 com rastreabilidade completa do material e suporte de inspeção de terceiros (ABS, DNV, BV, PED, GOST). Com mais de 25 anos na fabricação de tubos de aço inoxidável austenítico e ligas de níquel, mantemos expertise particular em aplicações de tubos de caldeira onde o controle do tamanho do grão e os parâmetros de recozimento de solução influenciam diretamente a vida útil.
Composição Química (ASTM A213 / ASME SA213)
| Elemento |
Composição (%) |
Requisito Padrão |
| Carbono (C) |
≤ 0.08 |
Máx. |
| Manganês (Mn) |
≤ 2.00 |
Máx. |
| Fósforo (P) |
≤ 0.045 |
Máx. |
| Enxofre (S) |
≤ 0.030 |
Máx. |
| Silício (Si) |
≤ 1.00 |
Máx. |
| Cromo (Cr) |
18.0 - 20.0 |
Faixa |
| Níquel (Ni) |
8.0 - 11.0 |
Faixa |
Designação UNS: S30400 | Werkstoff NR: 1.4301 | GB Equivalente: 06Cr19Ni10
Propriedades Mecânicas (Como Recozido em Solução)
| Propriedade |
Valor |
Requisito |
| Resistência à Tração (mín.) |
515 MPa (75 ksi) |
ASTM A213 |
| Limite de Escoamento (mín.) |
205 MPa (30 ksi) |
deslocamento de 0,2% |
| Alongamento (mín.) |
35% (em 2 pol. ou 50 mm) |
Longitudinal |
| Dureza (máx.) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Temp. de Tratamento de Solução. |
1040°C (1900°F) mín. |
Têmpera em água ou resfriamento rápido |
Fonte: Requisitos da especificação ASTM A213 / ASME SA213
Processo de Fabricação e Controle de Qualidade
Rota de Produção
- Processo: Sem costura - laminado a quente ou a frio, conforme especificado
- Tratamento Térmico: Recozimento em solução exigido para todos os tubos TP304; controle de tamanho de grão conforme ASTM E112
- Acabamento de Superfície: Opções decapadas, recozidas brilhantes ou polidas disponíveis
Testes Obrigatórios (Por ASME SA213)
Cada lote de tubos passa pelas seguintes inspeções:
- Análise de composição química com verificação PMI (Identificação Positiva de Material)
- Teste de tração - confirmação de resistência à tração e ao escoamento
- Teste de dureza - Brinell ou Rockwell conforme especificação
- Teste de achatamento - verifica ductilidade e integridade
- Teste de alargamento - avalia a trabalhabilidade para expansão do tubo
- Teste hidrostático ou teste elétrico não destrutivo (corrente parasita / ultrassônico)

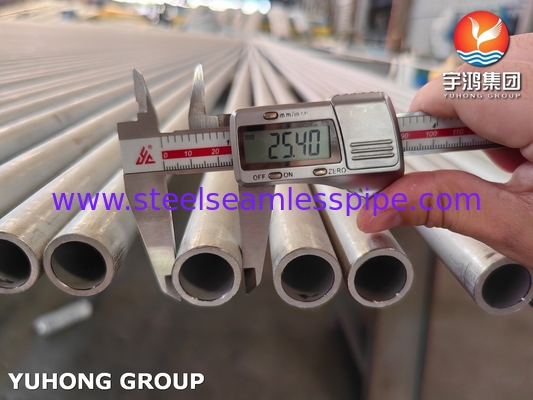

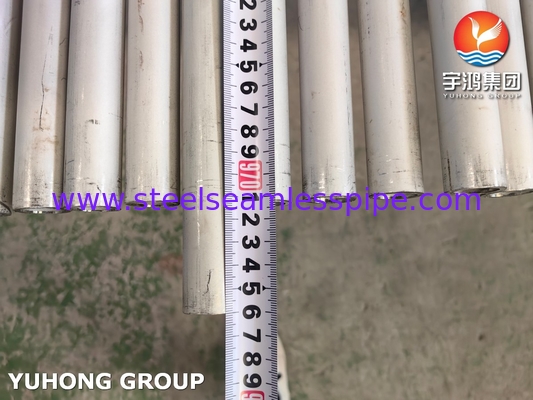

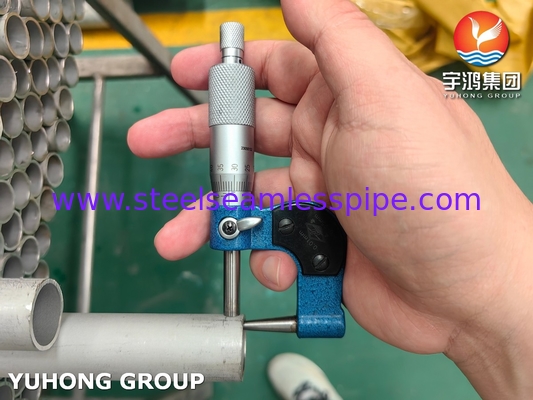

- Inspeção dimensional - verificação de tolerância de OD, WT, comprimento
- Teste de corrosão intergranular - quando especificado na ordem de compra
Considerações Críticas de Fabricação
- A temperatura de recozimento em solução deve atingir um mínimo de 1040 °C para garantir a dissolução completa do carbeto e a resistência ideal à corrosão
- Resfriamento rápido (têmpera em água) é essencial para prevenir a sensibilização e manter a resistência à corrosão intergranular
- Laminação a frio fornece tolerâncias dimensionais mais apertadas: ±0,10 mm para OD < 25,4 mm, ±0,15 mm para 25,4-38,1 mm
Capacidade de Fabricação Suplementar
A Yuhong Group oferece suporte de fabricação integrado para montagens completas de trocadores de calor e tubos de caldeira:
| Componente / Serviço |
Capacidade / Disponibilidade de Grau |
| Tubos em U |
Raio personalizado, até 15,24 m de comprimento de perna |
| Pacotes de Tubos |
Montagem completa com espelhos e defletores |
| Espelhos |
Aço carbono, aço inoxidável, graus de liga |
| Defletores / Placas de Suporte |
Perfuração e usinagem personalizadas |
| Tubos Aletados |
Área de superfície aprimorada para eficiência de transferência de calor |
| Cabeça / Canal |
Componentes de vasos de pressão |
| Certificação MTC |
EN 10204 3.1 ou 3.2 com TPI (BV, SGS, DNV, ABS) |
A empresa fornece montagens completas de peças sob pressão com compatibilidade de material em todos os componentes do trocador de calor, garantindo coordenação metalúrgica e dimensional consistente.
Escopo Dimensional (ASME SA213)
| Parâmetro |
Faixa |
| Diâmetro Externo |
3,2 mm - 127 mm (1/8″ - 5″) |
| Espessura da Parede |
0,4 mm - 12,7 mm (0,015″ - 0,500″) parede mínima |
| Comprimento |
Personalizado até 32 metros (reto); em U disponível |
Por especificação ASME SA213 - tamanhos fora desta faixa podem ser fornecidos com acordo especial
Escopo de Aplicação
Os tubos sem costura ASME SA213 TP304 são especificados para:
- Tubos de caldeira - seções de superaquecedor de caldeiras aquatubulares e flamotubulares
- Trocadores de calor - projetos de casco e tubos, tubos em U e tubos fixos
- Condensadores - condensadores de superfície a vapor e sistemas auxiliares
- Vasos de pressão - tubulação interna em serviço de alta temperatura
- Plantas petroquímicas - aquecedores de processo e tubos de reformador
- Geração de energia - usinas convencionais e de ciclo combinado
- Serviço de refinaria - transferência de calor em unidades de petróleo bruto e a vácuo
Limitação de temperatura: Serviço intermitente até 870 °C; serviço contínuo até 920°C (resistência à oxidação reduzida acima de 800°C)
Perguntas Técnicas Frequentes
Como o TP304 difere do TP304L para serviço em caldeira?
A diferença no teor de carbono é a chave: o TP304 tem teor de C de até 0,08% (maior resistência em temperaturas elevadas), enquanto o TP304L tem teor de C de até 0,035% (melhor soldabilidade). Para aplicações em caldeiras acima de 525°C, o TP304 é preferido porque o teor de carbono contribui para a resistência à fluência em alta temperatura; o 304L pode não atender aos requisitos mínimos de resistência em temperaturas elevadas.
Qual é a temperatura de recozimento em solução especificada para SA213 TP304?
O ASME SA213 exige tratamento em solução a uma temperatura mínima de 1040°C (1900°F), seguido de resfriamento rápido (água ou outro meio de têmpera rápida) para manter a resistência à corrosão e prevenir a sensibilização.
