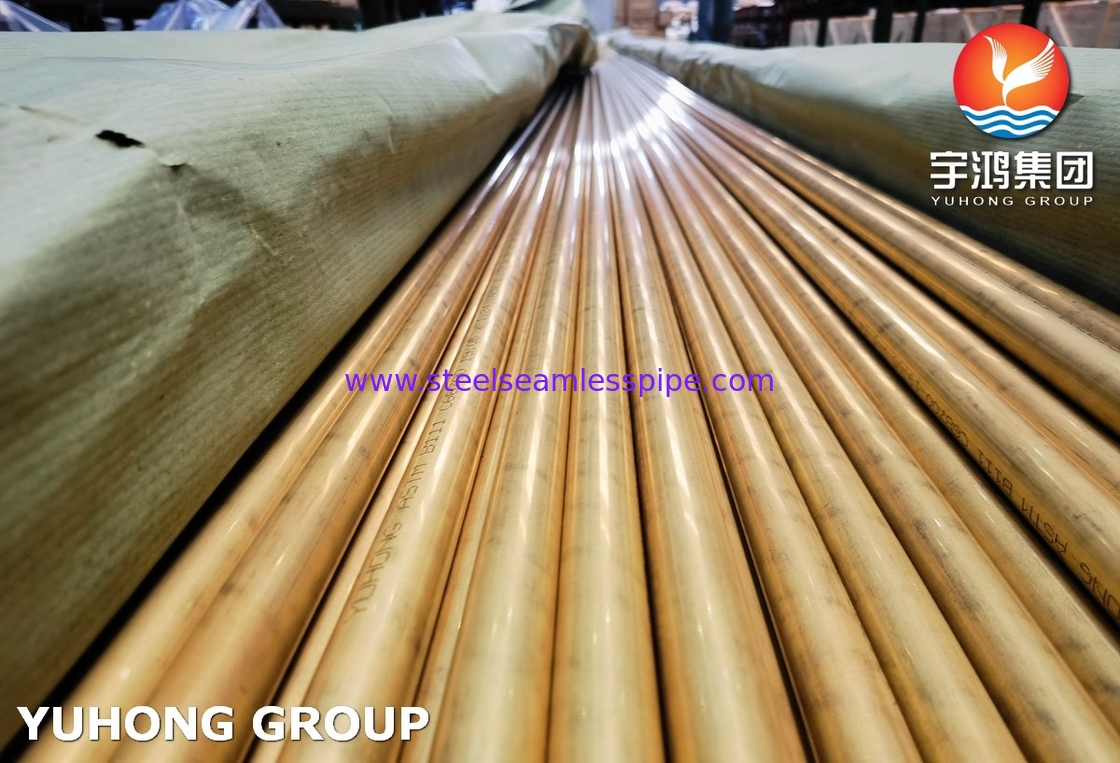

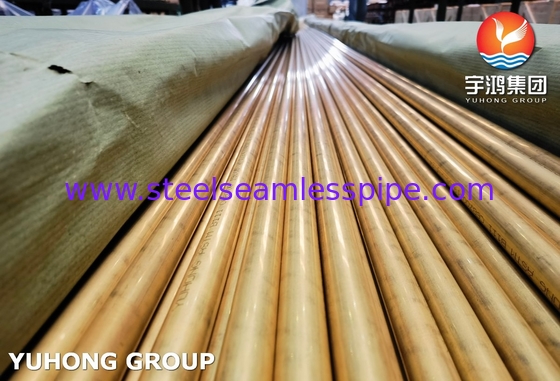

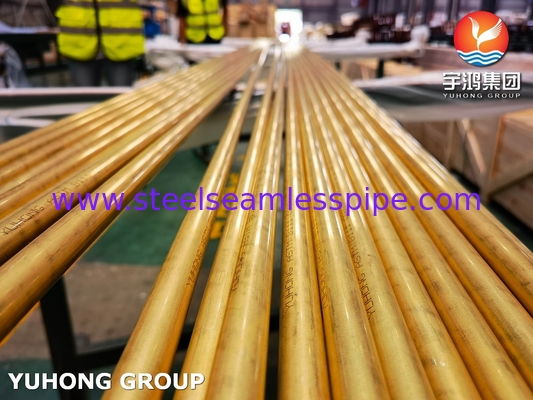

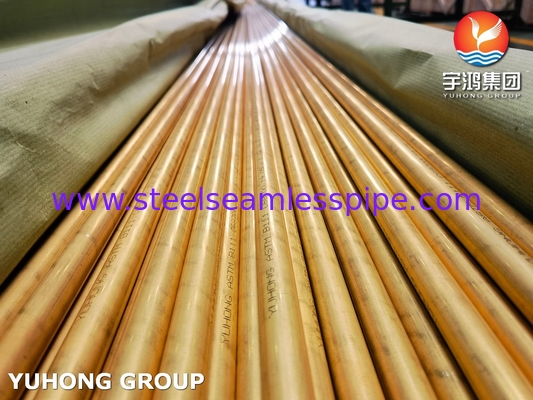

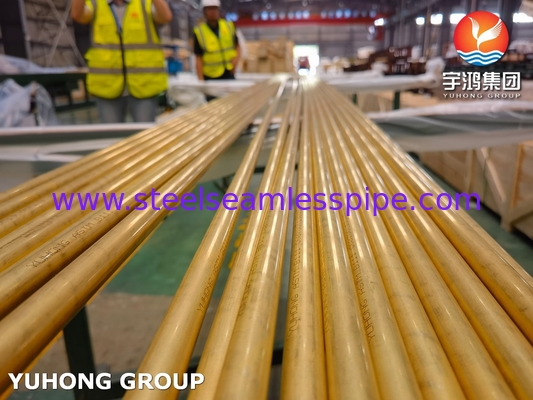

ASME SB111 C68700 Tubos de latão sem costura O61 para trocador de calor

ASME SB111 C68700 Tubos de latão sem costura O61 para trocador de calor

ASME SB111tubos sem costura são comumente utilizados emcondensadores e evaporadores.

ASME SB111 C68700Qualidade e composição dos materiais

• Material de base, fornece excelente condutividade térmica e resistência mecânica, Cu:760,0-79,0%

• Melhora a resistência e a manobrabilidade, mantendo a resistência à corrosão, Zn: Resíduo

• Melhora a resistência à corrosão, particularmente na água do mar de alta velocidade, Al:10,8 2,5%

• Adiciona resistência à erosão e ao impacto, Fe:00,05 0,20%

• Previne a deszincificação, assegurando a durabilidade a longo prazo nos sistemas de água, como:00,02 0,06%

• Mantenha a capacidade de mecanização; o baixo teor garante a conformidade com as regulamentações ambientais, tais como RoHS, Pb:≤0,05%

ASME SB111 C68700Dimensões e tolerâncias do produto

1Diâmetro exterior (OD)

Distância/valor: 6 mm - 300 mm

Tolerância: para OD ≤ 50 mm, a tolerância é ±0,05 mm; para OD > 50 mm, é ±0,1 mm.

Observação: uma tolerância OD precisa garante a compatibilidade em trocadores de calor e condensadores.

2Espessura da parede (WT)

Intervalo/valor: 0,5 mm - 10 mm

Tolerância: ± 10% da espessura nominal

Nota: A espessura uniforme da parede garante um desempenho mecânico e térmico consistentes.

3. comprimento

Distância/valor: até 12 m

Tolerância: ±5 mm para comprimentos fixos

Nota: Pode ser personalizado para satisfazer os requisitos específicos do projeto.

4Direita.

Intervalo/valor: ≤ 1 mm/m

Tolerância: não especificamente marcada

Nota: Assegura uma fácil instalação e alinhamento durante a montagem.

ASME SB111 C68700 Condições de entrega

• Revestimento de superfície: Suave, brilhante e livre de defeitos como arranhões, buracos ou oxidação.
• Limpeza: Limpeza interna e externa para remover óleo, gordura e outros resíduos.
• Embalagem: embalado com revestimentos de plástico ou caixas de madeira para evitar danos durante o transporte.
• Tratamento térmico: Fornecido em estado de recozimento, aliviado de tensão ou como desenhado, dependendo das exigências do cliente.
• Marcação: Os tubos são marcados com o nome da liga, o tamanho e o número do lote para a rastreabilidade.
• Personalização: comprimentos, acabamentos ou revestimentos especiais (por exemplo, anticorrosivo) disponíveis mediante pedido.

ASME SB111 C68700 Características de desempenho

1. Resistência à tração

Valor: 310 - 450 MPa. Proporciona uma elevada resistência mecânica, adequada para aplicações exigentes.

2. Força de rendimento

Valor: 105 - 220 MPa. Resistência de rendimento suficiente para sistemas de pressão moderada.

3- Prolongamento.

Valor: ≥ 35%. A boa ductilidade permite dobrar, arder e formar durante a fabricação.

4. Conductividade térmica

Valor: ~ 120 W/M·K Excelente eficiência de transferência de calor, crítica para trocadores de calor e condensadores.

5Resistência à corrosão

Valor: Excelente na água do mar, altamente resistente à deszincificação, impingimento e biofouling em ambientes marinhos.

6Resistência à erosão

Valor: Alto. O teor de alumínio melhora a resistência à água de alta velocidade ou fluxos turbulentos.

7.Temperatura de funcionamento

Valor: até 300°C. Adequado para aplicações industriais e marítimas a altas temperaturas.

8.Densidade

Valor: ~ 8,53 g/cm3 Densidade padrão para ligas de latão, garantindo um peso gerenciável para as instalações.

ASME SB111 C68700Certificações normalizadas

• B111: Especificação padrão para tubos de condensação sem costura de cobre e liga de cobre.
• EN 12451 Europeia: norma para tubos sem costura de cobre e liga de cobre para trocadores de calor.
• A norma ISO 19688: Norma internacional para tubos sem costura de liga de cobre para trocadores de calor.
• BS2871 Parte 3: Norma britânica para tubos sem costura para trocadores de calor e condensadores.
• Conformidade com a RoHS:Restrição das Substâncias Perigosas, garantindo um teor mínimo de chumbo para a segurança.
• NACE MR0175: Garante a adequação a ambientes de serviço ácidos onde seja necessária a resistência à corrosão por H2S.
• Conformidade com o PED: Conformidade com a directiva relativa aos equipamentos sob pressão para os sistemas sob pressão na Europa.
