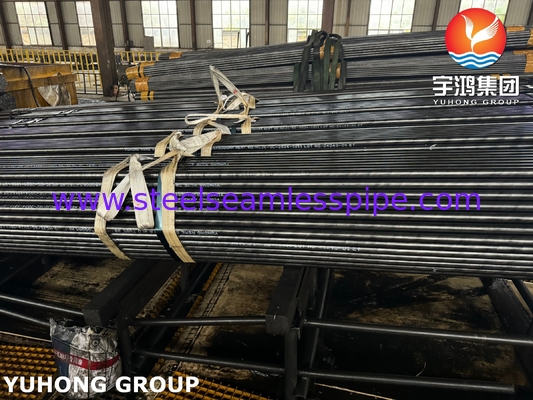

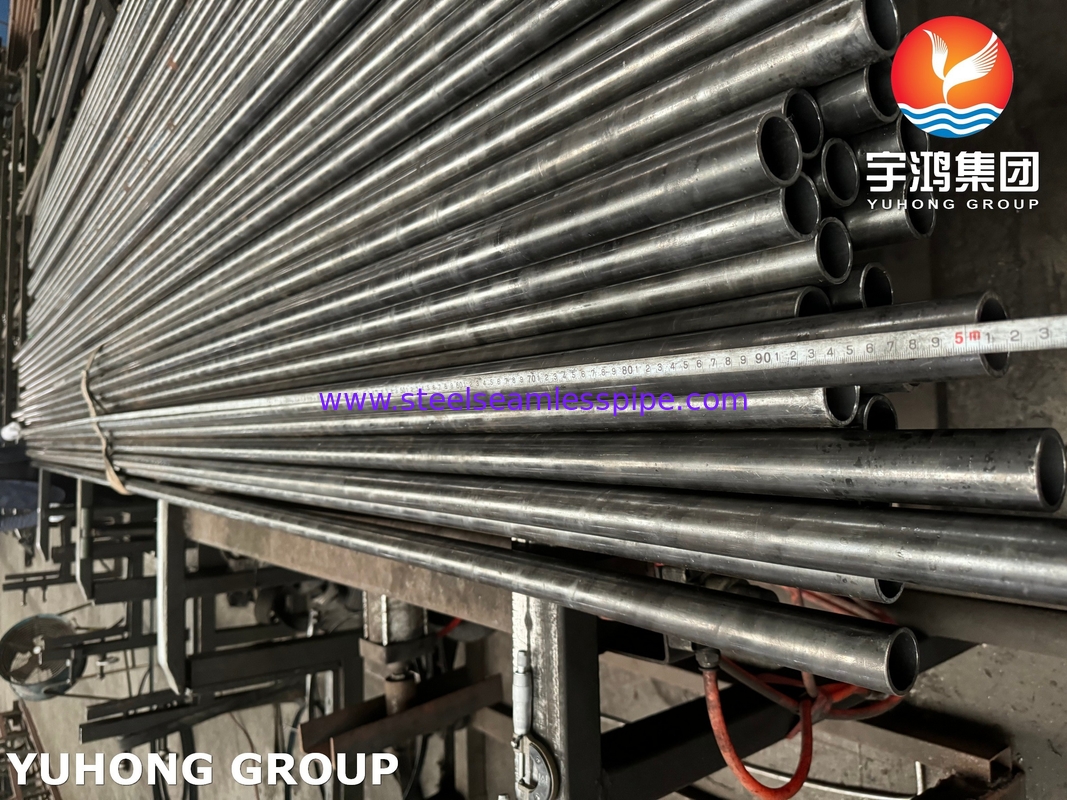

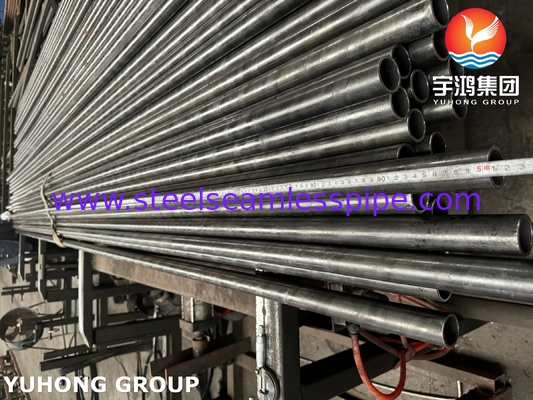

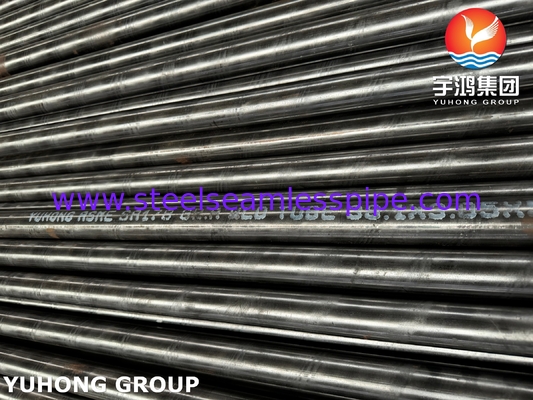

Tubo de caldeira soldado de aço carbono ASTM A178 / ASME SA178 grau A Tubo de trocador de calor

Tubo de Caldeira Soldado de Aço Carbono ASTM A178 / ASME SA178 Grau A Tubo de Permutador de Calor

Esta especificação ASTM A178/ASME SA178 abrange tubos soldados por resistência elétrica de espessura mínima de parede, feitos de aço carbono e aço carbono-manganês, destinados ao uso como tubos de caldeira, tubos de fornalha de caldeira, tubos de superaquecedor e extremidades seguras. O processo de soldagem do tubo é fabricado principalmente usando a tecnologia de soldagem por resistência (ERW), que é adequada para ambientes de alta temperatura e alta pressão.

ASTM A178 GR. A tubos de caldeira soldados de aço carbono e tubos de permutador de calor são geralmente entregues em estado de trabalho a frio e requerem recozimento de alívio de tensão (se exigido pelo cenário de aplicação). As soldas requerem 100% de teste por correntes parasitas ou ultrassom para garantir que não haja defeitos e requerem teste individual de pressão hidrostática. A pressão é calculada com base na espessura da parede e no diâmetro para garantir a vedação.

Composição Química dos Tubos Soldados de Aço Carbono ASTM A178/ ASME SA178

Propriedades Mecânicas do Tubo de Caldeira e Permutador de Calor Soldado de Aço Carbono ASTM A178 Gr.A

O baixo teor de carbono do tubo de caldeira e permutador de calor soldado de aço carbono ASTM A178/ASME SA178 Gr. A pode melhorar o desempenho da soldagem e reduzir o risco de fragilização na zona afetada pelo calor. Ao mesmo tempo, possui resistência moderada e excelente plasticidade, adequado para processamento de dobra a frio e expansão.

ASTM A178 GR.A o tubo de aço carbono tem alta eficiência de produção e alta taxa de utilização de material devido ao processo ERW, portanto, o custo geral será significativamente menor do que o do tubo sem costura da mesma especificação, o que também é a maior vantagem do tubo de aço carbono ASTM A178 GR.A. Ao mesmo tempo, como o ASTM A178 GR.A é feito por laminação e soldagem de tiras de aço, a tolerância da espessura da parede é geralmente melhor do que a do tubo sem costura laminado a quente. Em ocasiões como economizadores que exigem um grande número de tubos de parede fina, a vantagem econômica é enorme. O baixo teor de carbono do ASTM A178 GR.A garante seu bom processamento a frio e desempenho de soldagem em campo.

Durante o uso de ASTM A178 GR.A, deve-se notar que, apesar dos rigorosos requisitos de tratamento térmico e END, a solda ainda é diferente do material de base sem costura em estrutura, o que é um potencial elo fraco. Quando é usado em condições severas, como alta temperatura, alta pressão, corrosão, fadiga e concentração de tensão, precisa ser cuidadosamente considerado. Ao mesmo tempo, a temperatura máxima de operação do ASTM A178 GR.A é geralmente limitada a abaixo de 400°C (750°F), e a degradação do desempenho da área de solda sob alta temperatura a longo prazo pode ser mais rápida do que a do material de base. Quando usado em situações em que tubos de expansão são necessários, deve-se prestar atenção especial ao controle do processo de expansão para evitar sobrecarga ou rachaduras na área de solda.

Áreas de Aplicação Principal do Tubo de Caldeira e Permutador de Calor Soldado de Aço Carbono ASTM A178/ASME SA178 Gr.A

(1) Sistema de caldeira

O tubo soldado de aço carbono ASTM A178 Gr. A é um material comumente usado para tubos de caldeira de média e baixa pressão, especialmente adequado para ambientes de água/vapor com temperaturas ≤ 450 ℃. As aplicações específicas incluem:

• Paredes de Água: Localizadas na superfície de aquecimento da fornalha da caldeira, elas precisam absorver diretamente o calor radiante. O desempenho de soldagem e a plasticidade dos tubos soldados de aço carbono Gr. A podem atender aos requisitos de processamento de fileiras de tubos densos.
• Economizadores: Os economizadores usam o calor residual dos gases de combustão para pré-aquecer a água de alimentação da caldeira, com uma temperatura de trabalho principalmente na faixa de baixa temperatura (geralmente<300 ℃). Os tubos soldados de aço carbono Gr. A têm vantagens em resistência à corrosão e economia nesta faixa de baixa temperatura.
• Tubo de Conexão do Tambor de Vapor: Em sistemas de ciclo de vapor de baixa pressão, os dutos precisam suportar tensões térmicas periódicas, o que representa um risco de alta fadiga e rachaduras. Os tubos soldados de aço carbono Gr.A têm boa ductilidade e podem reduzir o risco de rachaduras por fadiga.

 (2) Equipamentos de troca de calor

• Condensadores: O tubo soldado de aço carbono ASTM A178 pode ser usado para condensação de vapor em usinas ou navios, e os tubos Gr. A têm bom desempenho em ambientes de água de resfriamento doce ou de baixa salinidade.
• Trocador de calor petroquímico: O tubo soldado de aço carbono ASTM A178 GR. A é adequado para troca de calor em meios não corrosivos, como óleo e gás, como pré-aquecedores em refinarias e resfriadores de gás natural.
• Sistema de recuperação de calor residual: A caldeira de calor residual industrial do tubo soldado de aço carbono ASTM A178 GR. A recupera o calor residual de gás residual de baixa temperatura (como usinas siderúrgicas, cimenteiras), e o Gr. A tem vantagens significativas de custo-efetividade.
