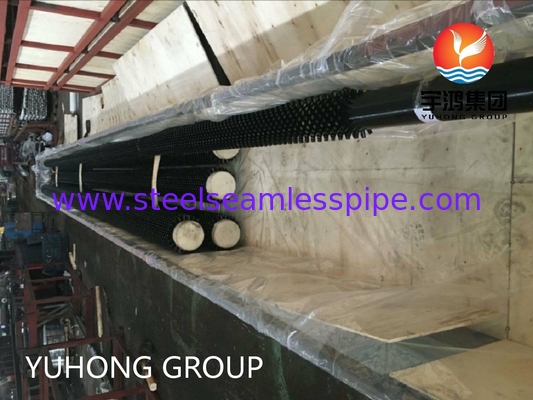

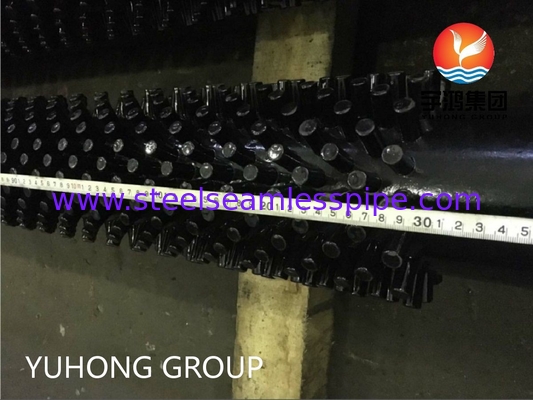

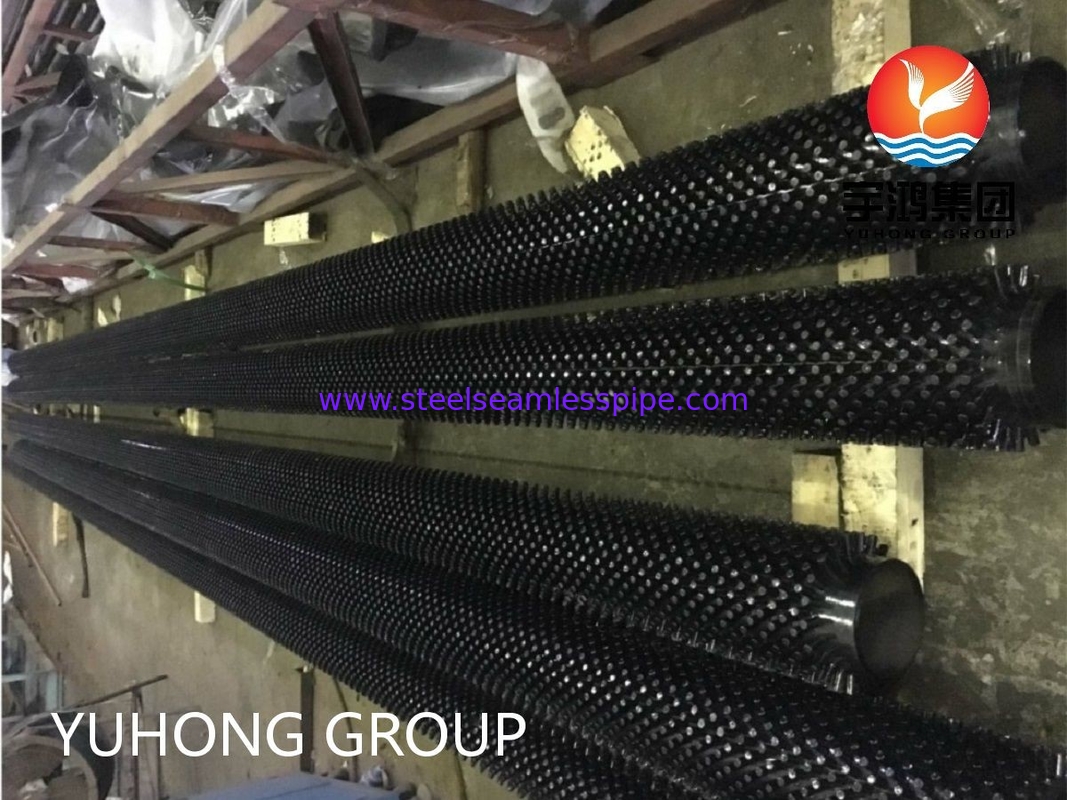

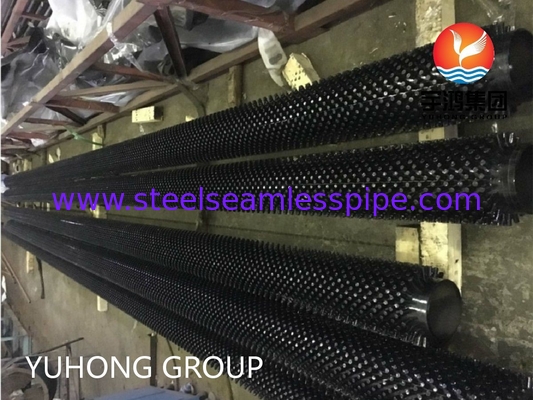

Tubos de forma oval, revestidos com areia, HFW ASTM A335 P9
Tubos de barbatanas estofados de alta frequência (HFW) concebidos para uma eficiência superior de transferência de calor em aplicações industriais exigentes.
Visão geral do produto
Tubos de barbatanas estofadas HFW de aço carbono ASTM A335 P9 P11 para trocadores de calor com acabamento pintado de preto.Estes tubos de barbatanas espirais soldados de alta frequência proporcionam uma eficiência térmica excepcional e soluções de design compacto para vários trocadores de calor que utilizam gases de combustão limpos.
Excelência na fabricação
O Grupo Yuhong é um dos principais fornecedores de tubos sem costura de aço inoxidável, duplex e níquel há mais de 10 anos.Servimos clientes em mais de 45 países em toda a mineração, geração de energia, petroquímica, química, alimentação, papel, gás e indústrias líquidas.
Tecnologia de tubos de pinças sólidas HFW
Os tubos de barbatanas sólidas HFW são fabricados por enrolamento em espiral de tiras contínuas de barbatanas em torno do tubo de base e soldagem contínua usando soldagem de contato de alta frequência a 400 kHz.Isto garante um forte contato entre a faixa de barbatanas e a superfície do tubo de base, com soldagem ocorrendo na raiz da espiral onde a faixa da barbatana se dobra em torno do diâmetro do tubo.
Principais características do produto
- Materiais:Aço ligado ASTM A335 P9 conhecido por excelentes propriedades mecânicas, resistência à corrosão e desempenho a altas temperaturas
- Solução de alta frequência:Força de soldagem superior, integridade e consistência com ligação perfeita entre barbatanas e tubo de base
- Projeto de tubos com estofos:Aumentar a eficiência da transferência de calor através do aumento da superfície e da condutividade térmica
Especificações técnicas
Tubos de base:Diâmetro de 20 mm a 219 mm, espessura de 2 mm a 16 mm. Os materiais incluem aço carbono, aço inoxidável, aço ligado, aço resistente às intempéries, aço duplex, aço super duplex, Inconel,ligas de níquel-cromo elevado, CK 20 e outros.
Detalhes da barbatana:Espessura das barbatanas de 0,8 mm a 4 mm, altura das barbatanas de 0,25 " (6,35 mm) a 1,5 " (38 mm), densidade das barbatanas de 43 barbatanas por metro a 287 barbatanas por metro.aço resistente às intempéries, aço duplex, e Incoloy.
Opções de superfície de barbatanas helicoidais
5/8" (15,875 mm):3/8′′, 1/2′′ e 7/16′′ barbatanas (9,525 mm, 12,7 mm e 11,113 mm)
1′′ (25,4 mm):3/8", 1/2", 7/16" e 5/8" barbatanas (9,525 mm, 12,7 mm, 11,113 mm e 15,875 mm)
1 1/4 " (31,75 mm):3/8′′, 1/2′′, 7/16′′ e 5/8′′ barbatanas (9,525 mm, 12,7 mm, 11,113 mm e 15,875 mm)
"L" Footed, Embedded e outras opções de fixação de barbatanas helicoidais disponíveis.
Aplicações industriais
- Indústria petroquímica:Máquinas e aparelhos para a produção de calor
- Geração de energia:Caldeiras, superqueimadores e geradores de vapor de recuperação de calor (HRSG) em centrais elétricas
- Indústrias transformadoras:Indústrias alimentares, farmacêuticas e de celulose e papel onde o controlo da temperatura e a transferência de calor são críticos
Pedido de cotação rápida:Indicar o número de peças, as especificações do tubo base (diâmetro, espessura, comprimento, material), as especificações das barbatanas (material, tipo, altura, espessura, espaçamento, comprimento das barbatanas, secções sem barbatanas),Detalhes da preparação da solda, e prazo de entrega desejado.
Oferecemos mais de 20 combinações diferentes de placas e tubos. Contacte-nos para mais informações e opções personalizadas.
