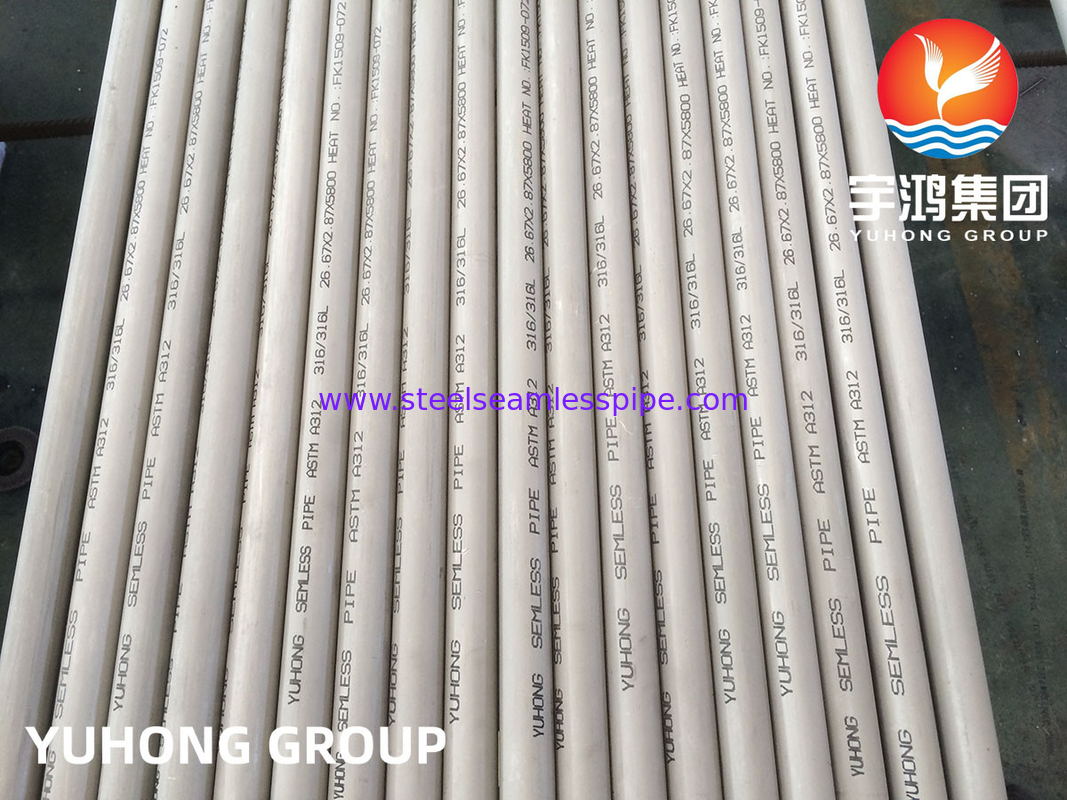

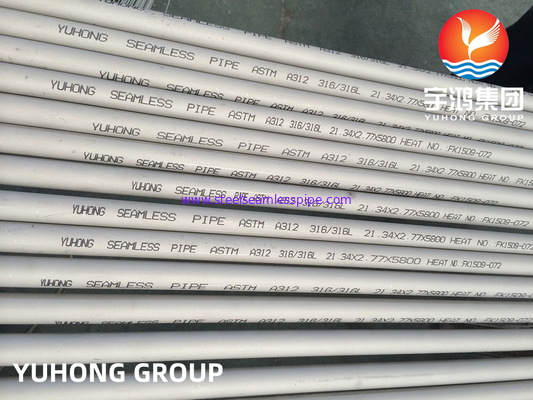

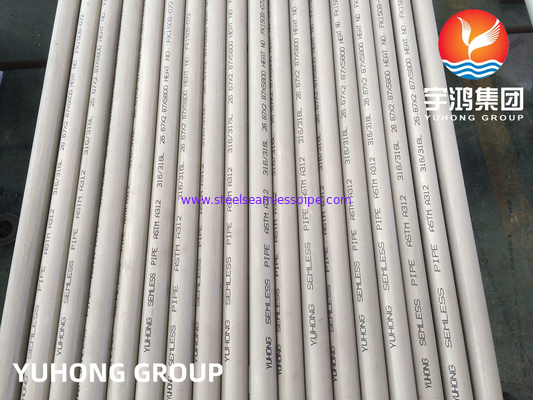

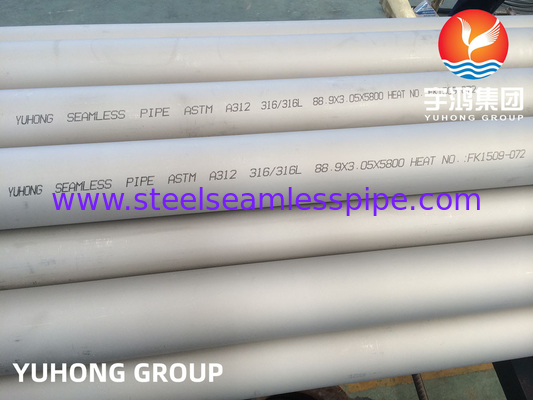

ASME SA312 U Stamp TP316L Tubo sem costura (tirado a frio) Resistência ao cloreto para recipientes sob pressão

Tubo sem costura ASME SA312 U Stamp TP316L (Estirado a frio) Resistência a Cloretos para Vasos de Pressão

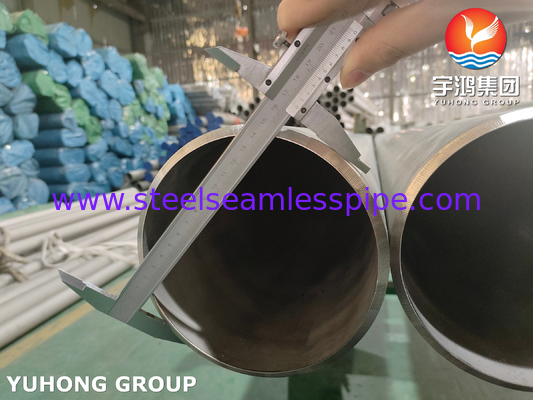

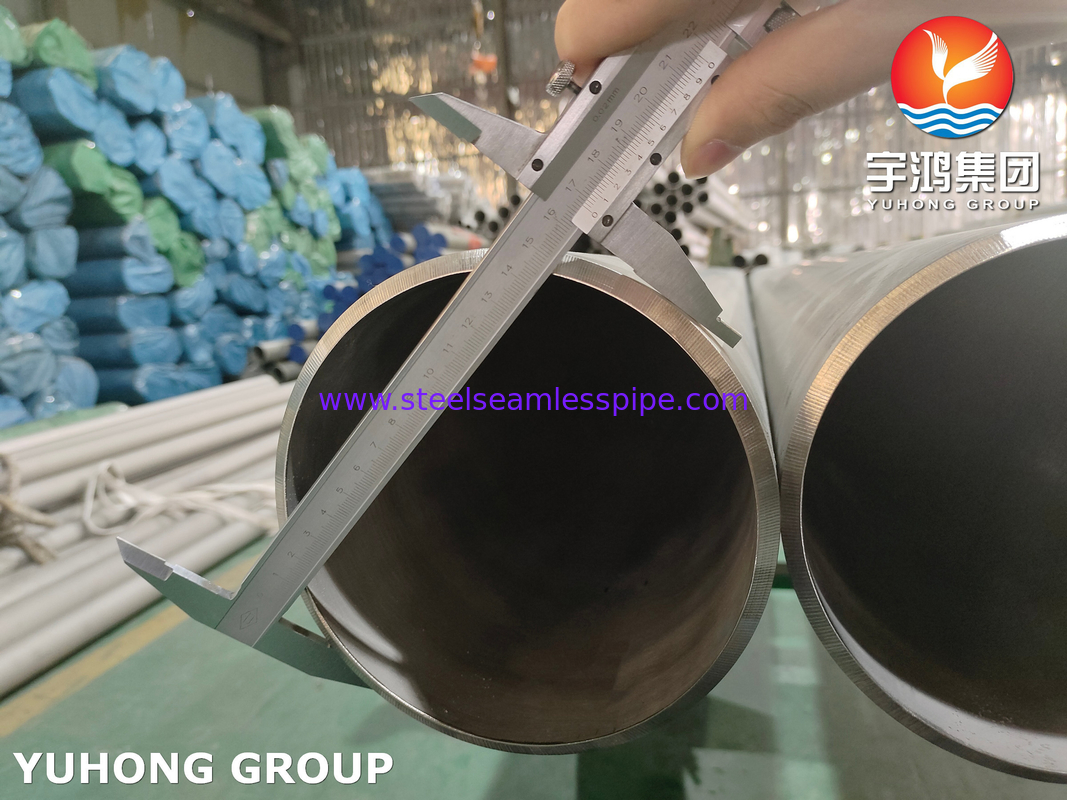

1. Tolerâncias Dimensionais para Tubos

Tolerâncias Dimensionais ASME SA-999

• Tubos sem costura de precisão estirados a frio conforme ASME SA-999

• Tolerância OD: ±0,10 mm (para OD ≤ 25,4 mm)

• Tolerância da Espessura da Parede: ±10% (mínimo ±0,15 mm)

• Retilineidade: ≤1,5 mm/m de comprimento

2. Certificação de Resistência à Corrosão por Pitting

ASTM G48 Método A | Conformidade NACE MR0175/ISO 15156

• Temperatura Crítica de Pitting (CPT): ≥48°C (testado conforme ASTM G48 Método A)

• Parâmetros de Teste:

  • Solução de 6% FeCl₃ a 48±1°C por 72 horas

  • Critérios de Aceitação: ≤1,0 mdd de perda de peso

• Qualificado para Serviço Ácido (ambientes H₂S) conforme NACE MR0175 Seção MR0175 Tabela A.20

3. Protocolo de Garantia de Exame Não Destrutivo (END)

A. Teste de Pressão Hidrostática

• Procedimento: Conforme ASME Sec. VIII UG-99(m)

• Pressão de Teste: 1,5 × Pressão de Projeto (MAWP)

• Duração: ≥30 minutos de inspeção visual (aceitação de vazamento zero)

• Documentação: Formulário U-1 da ASME assinado por AI

B. Teste por Correntes Parasitas (ET)

• Padrão: ASME Sec. V Artigo 8 (Apêndice II Obrigatório)

• Cobertura: 100% do comprimento do tubo

• Equipamento: Sistema de sonda rotativa diferencial

• Calibração: Conjunto de Tubos de Calibração ASME P3-E2

• Rejeição de Defeitos: ≥5% de indicação de perda de parede

C. Opção de Teste Ultrassônico (UT)

• Requisito Suplementar: SA-688 Anexo S4 (Tubos de Aço Inoxidável Austenítico)

• Método: UT de imersão com feixe reto automatizado

• Critérios: Sem indicações excedendo a curva DAC (referência de 20% DAC)

• Condição de Acionamento: Se especificado pelo pedido do comprador
