ASTM A269 TP316L Tubos enrolados sem costura de aço inoxidável austenítico para indústria do petróleo e do gás

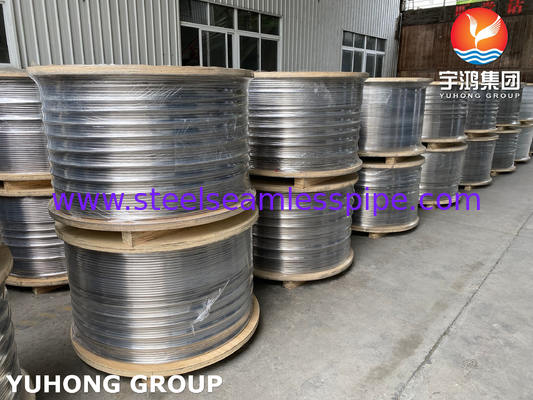

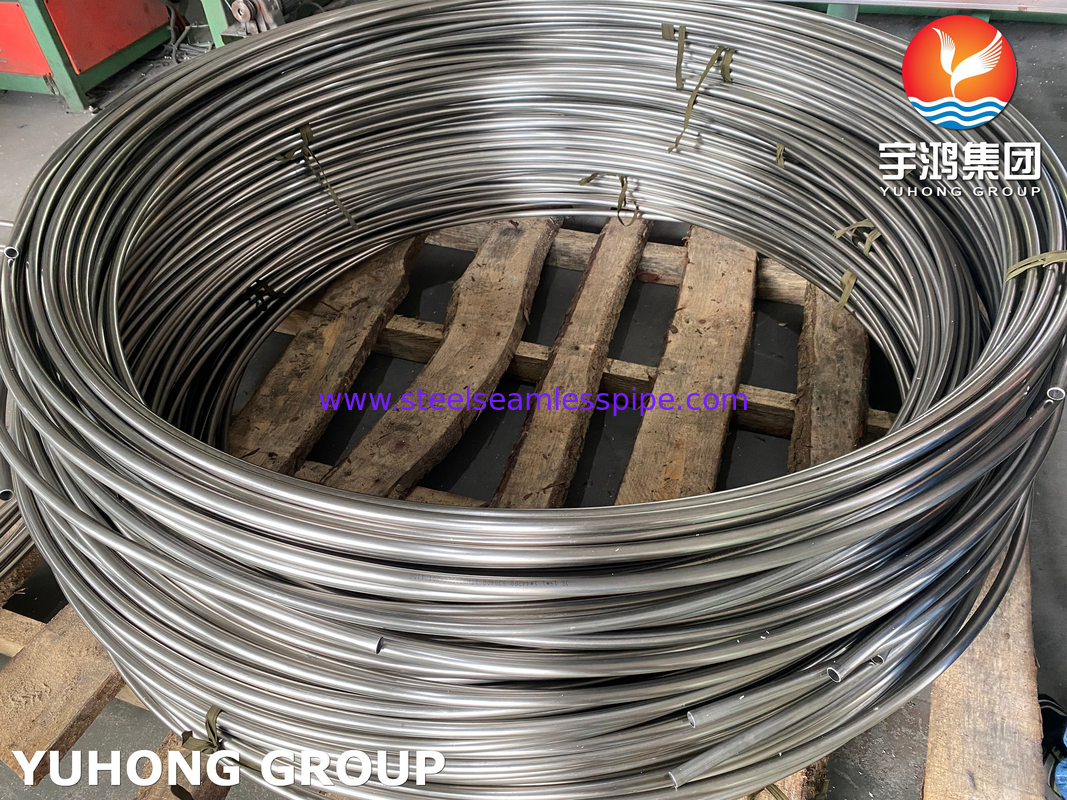

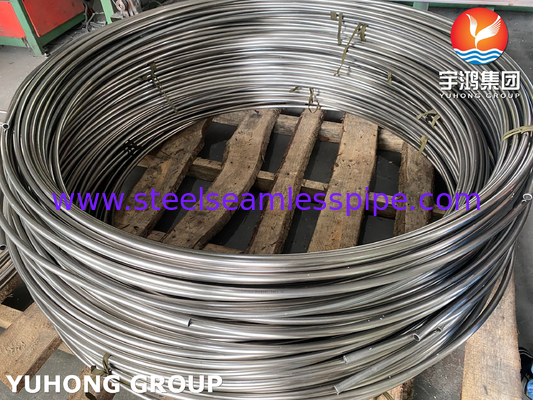

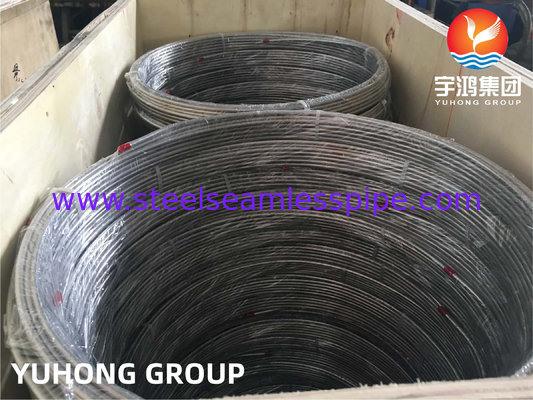

Tubos enrolados nopetróleo e gásA indústria é um tubo metálico contínuo e de longo comprimento, enrolado numa bobina de grande tamanho.YUHONGOs tubos de aço inoxidável são altamente versáteis e adequados para várias operações de petróleo e gás.como a exploração madeireira de poços, estimulação e operações de controlo de areia.
ASTM A269 TP316L Teste mecânico de tubo enrolado sem costura de aço inoxidável austenítico
Teste de inflamação (tubos sem costura)
Uma amostra por lote de tubos sem costura acabados é colhida de uma extremidade do tubo para ensaio de queima para avaliar a expansão.
Definição do lote para ensaio
Tubos do mesmo tamanho nominal, espessura da parede e número de calor antes do corte.
Para o tratamento térmico por lotes de fornos: igual tamanho, número de calor e carga do forno.
Para o forno contínuo ou para o apagamento directo: igual dimensão, número de calor e condições de processamento.
Teste de dureza
Duas amostras por lote (mesma definição de lote que o ensaio de queima) para o ensaio de dureza de Brinell ou Rockwell.
Tratamento térmico múltiplo
Os ensaios de combustão e de dureza devem ser efectuados em cada aquecimento separadamente quando se trate de aquecimentos múltiplos.
Ensaio de aplanamento inverso (tubos soldados - para referência)
Uma amostra por cada 1.500 pés (460 m) de tubos soldados acabados; amostras de ambas as extremidades se a bobina exceder 1.500 pés.
Número máximo de tubos por lote tratado por calor
| Tamanho do tubo |
Tamanho máximo do lote |
| OD ≥ 2" (50 mm) e WT ≥ 0,200" (5,08 mm) |
≤ 50 tubos |
| " (25 mm) < OD < 2" (50 mm) OU OD > 1" e WT < 0,200" |
≤ 75 tubos |
| OD ≤ 1" (25 mm) |
≤ 125 tubos |
ASTM A269 TP316L Comprimido de aço inoxidável austenítico sem costura em espiral de tubo
| Diâmetro exterior |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Espessura da parede (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
polegada |
Peso (kg/m) |
| 6.35 |
Quatro por cento |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
Dois e meio |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 e meio |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
Quatro e meio |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Tubos enrolados sem costura de aço inoxidável austenítico Documentos referenciados
| Categoria |
Código padrão |
Nome padrão |
| Normas ASTM |
A262 |
Práticas de detecção da suscetibilidade ao ataque intergranular em aços inoxidáveis austeníticos |
| |
A480/A480M |
Especificação relativa aos requisitos gerais aplicáveis às chapas, folhas e tiras de aço inoxidável laminado plano e resistente ao calor |
| |
A632 |
Especificação para tubos austeníticos de aço inoxidável sem costura e soldados (pequeno - diâmetro) para serviço geral |
| |
A 1016/A 1016M |
Especificação relativa aos requisitos gerais aplicáveis aos tubos de aço ligado ferrítico, de aço ligado austenítico e de aço inoxidável |
| |
E527 |
Prática para a numeração de metais e ligas no Sistema Unificado de Numeração (SUN) |
| Código de tubulação ASME |
ASME B31.3 |
Tubulação de processos |
| Outras normas |
SAE J1086 |
Prática de numeração de metais e ligas |
ASTM A269 TP316L Tubo em espiral sem costura de aço inoxidável austenítico Composição química
|
Materiais
|

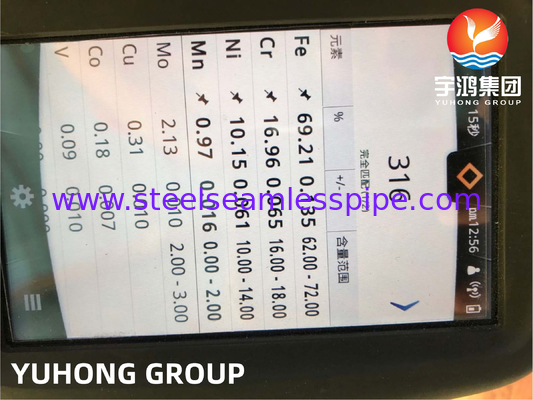

ASTM A269 Composição química % Max
|
|
C
|
- Não
|
P
|
S
|
Sim
|
Cr
|
Não.
|
Mo.
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L Tubos enrolados sem costura de aço inoxidável austeníticoAplicação na indústria do petróleo e do gás
Exploração
Gasodutos submarinos: Usados em gasodutos submarinos para transporte de petróleo e gás, resistentes à corrosão da água do mar e microbiana.
Equipamento de cabeçalho de poço: Aplicado em componentes de cabeçalho de poço, como colectores, resistentes a fluidos corrosivos e alta pressão.
Processamento
Equipamento de separação: para peças internas em separadores de três fases, resistentes à corrosão de meios complexos.
Equipamento de dessulfuração/descarburizante:Reboilersecondensadoresde torres relevantes, mantendo o desempenho em ambientes corrosivos.
Armazenamento
Tubos de tanques: utilizados paraTanquetubulações de entrada/saída e de rastreamento, evitando a corrosão por impurezas no petróleo e no gás.
