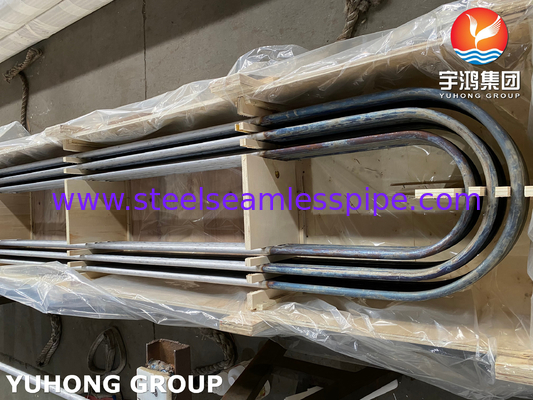

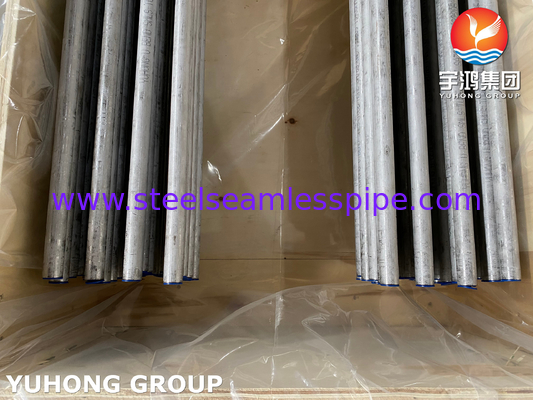

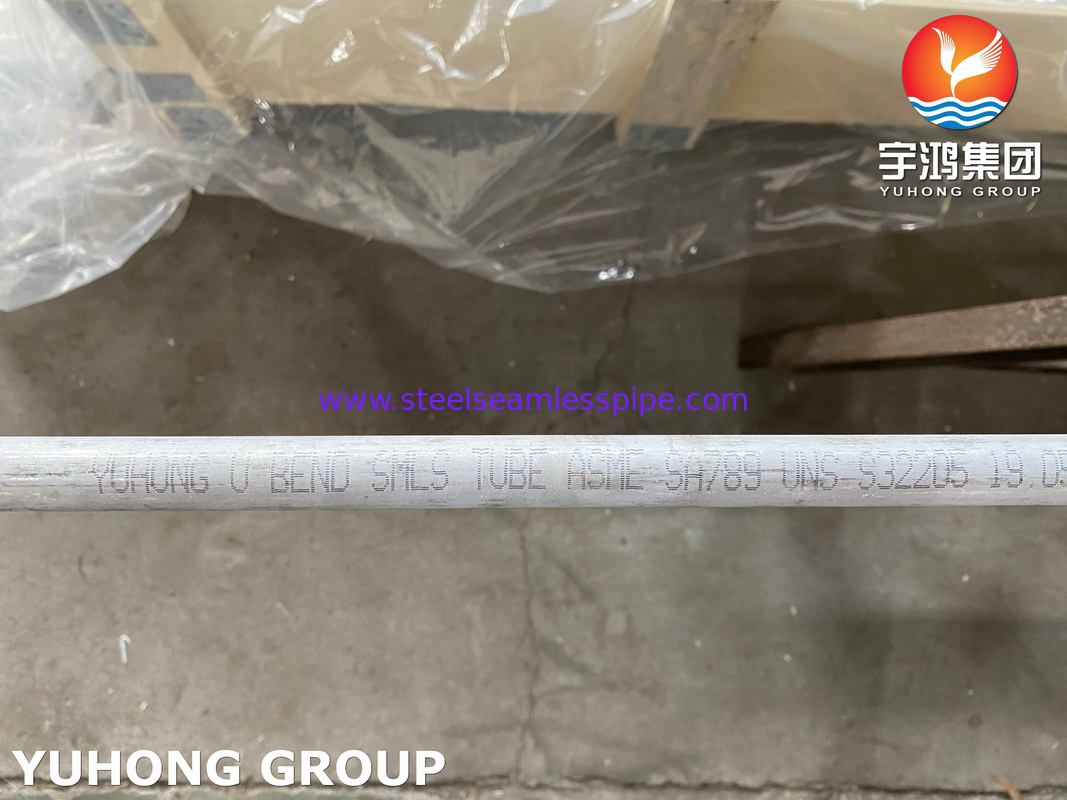

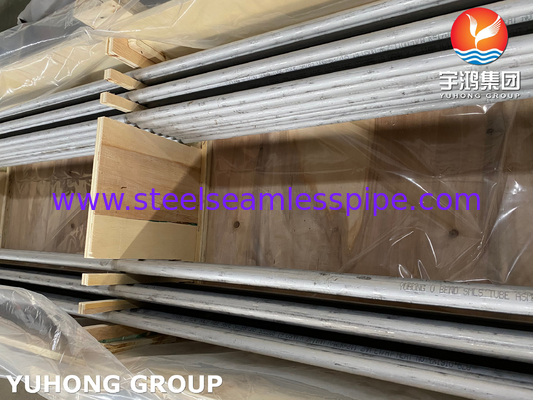

Tubos de trocador de calor duplex sem costura de aço inoxidável ASTM A789 / ASME SA790 S32205
A norma ASTM A789/ ASME SA 789 S32205 2205 tubo de trocador de calor sem costura duplex de aço inoxidável é um tubo duplex de aço inoxidável contendo 22% de cromo, 3% de molibdênio, 5-6% de níquel e nitrogênio.Além da sua elevada resistência e excelente resistência a impactosO S32205 é muito semelhante ao S31803. A diferença reside na composição química.
2205O aço inoxidável duplex é um tipo de aço inoxidável duplex dopado com nitrogénio (denominado 2205 duplex steel).e 4Atualmente, existem vários tipos de produtos de aço de fase dupla 2205 na China, incluindo tubos soldados, tubos sem costura, placas de aço, barras, materiais forjados e tiras.O aço inoxidável duplex inicial pode suportar a corrosão uniforme de resistência moderada e a fratura da corrosão por estresse de cloroPara melhorar esta situação, foi adicionado nitrogénio ao aço de dupla fase 2205,que não só melhorou a resistência à corrosão, mas também teve um bom desempenho de soldaPossui elevada resistência, boa resistência ao impacto e boa resistência à corrosão por tensão global e local.
Tubos de trocador de calor duplex de aço inoxidável ASTM A789 S32205Resistência à corrosão:
1- Corrosão uniforme: devido ao teor de cromo (22%), molibdênio (3%) e nitrogénio (0,18%) do aço de dupla fase 2205,As suas características de resistência à corrosão são superiores às do 316L e 317L na maioria dos ambientes.
2Resistência à corrosão local: teor de cromo, molibdênio,e nitrogênio no aço de fase dupla 2205 o torna altamente resistente à corrosão pontual e à corrosão por fendas em soluções oxidantes e ácidas.
3Resistência à corrosão por tensão: A microestrutura de duas fases do aço 2205 ajuda a melhorar a resistência à corrosião por tensão do aço inoxidável.O aço inoxidável austenítico pode sofrer corrosão por estresse de cloreto a uma determinada temperaturaDevido à dificuldade de controlar essas condições, o uso de 304L, 316L e 317L é limitado a este respeito.
4Resistência à fadiga à corrosão: o aço 2205 de dupla fase tem uma elevada resistência à fadiga à corrosão devido à sua elevada resistência e resistência à corrosão.Os equipamentos de processamento são suscetíveis a ambientes corrosivos e ciclos de carga, e as características do 2205 são muito adequadas para tais aplicações.
Tubo de trocador de calor duplex de aço inoxidável ASTM A789 S32205 Área de aplicação:
Áreas de aplicação do aço de dupla fase 2205: ambiente neutro de cloreto, indústria de refino de petróleo, petroquímica e indústria química, tubulações de transmissão para a indústria química,indústria do petróleo e do gás natural, indústria da celulose e do papel, indústria dos fertilizantes, indústria da ureia, indústria dos fertilizantes fosfatados, ambiente da água do mar, indústria da energia e protecção do ambiente, indústria leve e indústria alimentar,Equipamento para a indústria alimentar e farmacêutica, peças estruturais de alta resistência, tubulações submarinas, dessulfuração de gases de combustão, desalinização e desalinização osmótica, instalações de ácido sulfúrico, fixações de engenharia naval, etc.
ASTM A789 UNS S32205 Tubo de trocador de calor Grau de material equivalente
| Estandarte |
FABRICA NR. |
S.U.N. |
| Tubos de liga 2205 |
1.4462 / 1.4462 |
S31803 / S32205 |
MecânicaL Propriedades do tubo de trocador de calor ASTM A789 UNS S32205
| Densidade |
Ponto de fusão |
Força do rendimento (0,2% de compensação) |
Resistência à tração |
Extensão |
| 70,8 g/cm3 |
1350 °C (2460 °F) |
Psi - 80000, MPa - 550 |
Psi - 116000, MPa - 800 |
15 % |
Composição química do tubo de trocador de calor ASTM A789 UNS S32205
| C |
N |
P |
Sim |
- Não |
Mo. |
Fe |
Cr |
S |
Não. |
| 1.0 |
0.03 |
0.02 |
2.0 |
3.0 a 3.5 |
22.0 - 23.0 |
0.03 |
4.5 a 6.5 |
0.14 a 0.2 |
Balão |
Propriedades físicas do tubo de trocador de calor ASTM A789 UNS S32205
| Alcatrão |
S.U.N. |
Especificações. |
Densidade
kg/dm3 |
Modulo de elasticidade (x106 psi) |
Coeficiente médio de expansão térmica (IN./IN./°F x 10-6) |
Conductividade térmica (BTU-in/ft2-h-°F) |
| Duplex 2205 |
S32205 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
| Duplex S31803 |
S31803 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
Tubo de trocador de calor ASTM A789 S32205 Aplicação:
Outros aparelhos de ar condicionado e aparelhos de ar condicionado
Tubos, tubulações e trocadores de calor para o processamento de gás natural e petróleo
Sistema de lavagem de esgoto
Digestores para a indústria da celulose e do papel, equipamentos de branqueamento e sistemas de processamento de inventário
Rotores, ventiladores, eixos e rolos que exigem resistência integral e resistência à corrosão
Tanques de carga para navios e camiões
Equipamento de transformação de alimentos
Fábrica de biocombustíveis
