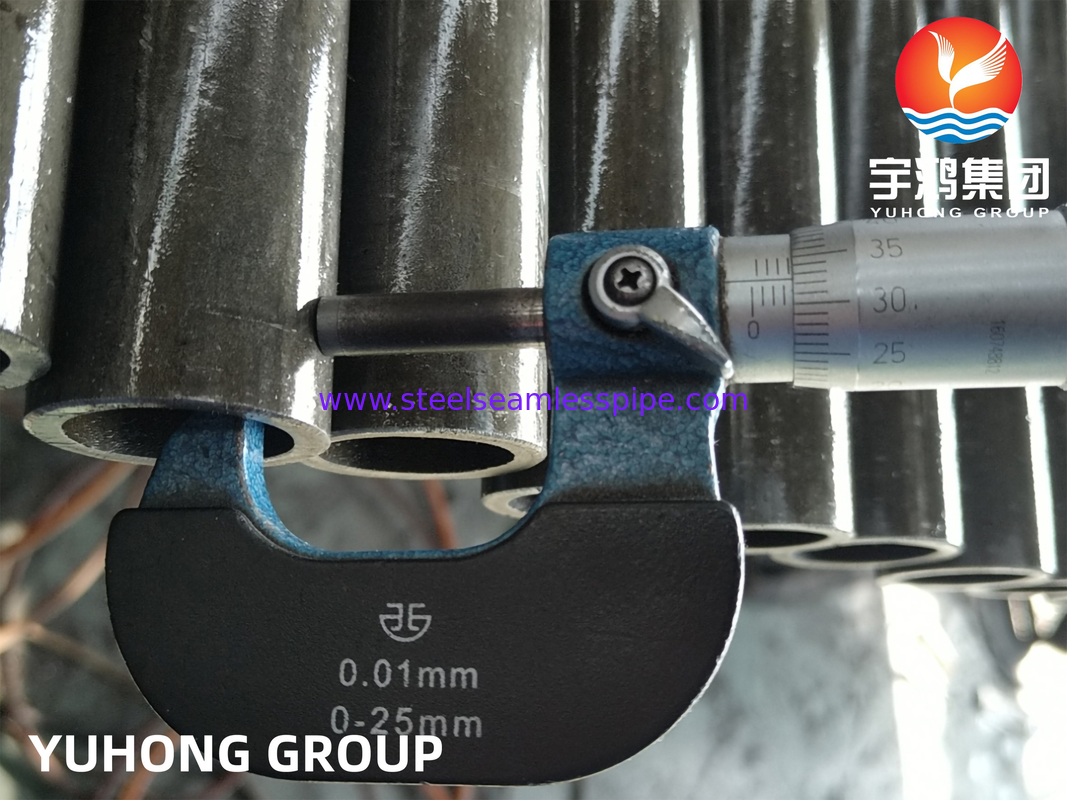

Tubo de Caldeira e Tubo Superaquecedor Sem Costura de Aço Carbono ASME SA210 Grau A1
ASME SA210 GR.A1 é um tubo de aço de médio carbono sob o padrão ASME SA210. É geralmente usado como tubos de parede refrigerados a água, tubos de economizador, tubos de superaquecedor de baixa temperatura e vários tubos de trocador de calor para a fabricação de caldeiras de usinas, caldeiras industriais e caldeiras marítimas. A temperatura do ambiente de trabalho geralmente não excede 450°C (840°F). Em temperaturas mais altas ou ambientes mais exigentes, materiais com maior teor de liga, como ASME SA213 T11 e T22, serão selecionados.GR.A1 é o grau de resistência mínimo especificado no padrão ASME SA210. É um aço de médio carbono com um teor de carbono mais alto do que o aço de baixo carbono, como A53, e menor do que o aço de alto carbono. É fabricado por processos de trabalho a frio ou a quente e passa por tratamento térmico necessário para obter a estrutura e as propriedades desejadas.
Composições Químicas do Tubo de Caldeira de Aço Carbono ASME SA210 Grau A1
| Componentes Químicos (%) |
| Grau |
C |
Si |
Mn |
P |
S |
Mo |
Cr |
V |
| A-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
/ |
/ |
/ |
ASME SA210 GR.A1 pertence ao aço de médio carbono com um teor de carbono menor ou igual a 0,27%. Em comparação com os aços de baixo carbono, como ASME SA178 GR.A e ASME SA192, ele mantém uma resistência maior, mantendo ainda uma soldabilidade e conformabilidade relativamente boas, o que é, em certa medida, superior aos aços de carbono ou liga mais altos. Por outro lado, um teor de silício maior ou igual a 0,10% garante que o ASME SA210GR.A1 tenha um bom efeito de desoxidação.
| Especificação Padrão |
ASTM A210 / A210M, ASME SA210, A210 A1, SA210 A1 |
| Grau |
Grau A-1 |
| JIS G 3467 |
STFA 10 |
| Faixa de Tamanho |
1/2 pol. a 16 pol. [12,7 a 406,4 mm] |
| Espessura da Parede |
1,5 mm-50 mm |
| Forma |
Redonda |
| Método de fabricação |
Acabamento a quente e a frio |
| Comprimento |
máx. 25 m, Comprimento aleatório simples / duplo |
| Termos |
Certificados de teste do moinho serão emitidos de acordo com EN10204.3 3.1 ou 3.2 |
| Os tubos A210 GR.A1 devem ser sem costura, e o teste deve ser conforme A 450 / A450M. |
| Usos comuns |
Tubos de caldeira, tubos de aço sem costura, tubos de aço e tubos superaquecedores. |
Fabricação e Requisitos do Tubo de Caldeira Sem Costura de Aço Carbono ASME SA210 GR.A1
- Processo: Os tubos de caldeira sem costura de aço carbono ASME SA210 GR.A1 devem ser fabricados usando processos sem costura, como laminação a quente e trefilação a frio
- Tratamento térmico: Em termos de requisitos de tratamento térmico, os tubos de caldeira de aço carbono acabados ASME SA210 GR.A1 devem passar por tratamento térmico de normalização, que pode organizar uniformemente, refinar o tamanho do grão, eliminar a tensão interna, melhorar as propriedades mecânicas do tubo e fazer com que o tubo tenha bom desempenho de processamento em uso futuro.
- Teste hidrostático: Cada tubo de caldeira de aço carbono ASME SA210 GR.A1 deve passar por um teste de pressão hidrostática antes de sair da fábrica ou, se especificado pelo comprador, o teste elétrico não destrutivo pode ser usado em vez deste teste.
- Dimensões e tolerâncias: O diâmetro externo, espessura da parede, comprimento, retidão, ovalidade e outras dimensões e tolerâncias dos tubos de caldeira de aço carbono ASME SA210 GR.A1 devem estar em conformidade com os requisitos especificados no padrão.
Propriedades Mecânicas do Tubo de Caldeira ASTM A210/ASME SA210 Grau A1
| Propriedades Mecânicas |
| Grau |
Tração |
Escoamento |
Alongamento |
Dureza |
| Resistência (Mpa) |
Resistência (Mpa) |
(%) |
(HRB) |
| A-1 |
≥415 |
≥255 |
≥30 |
≤79 |
Tolerância da Espessura da Parede do Tubo de Caldeira ASTM A210/ASME SA210
| Tubos sem costura, acabados a frio |
| Diâmetro Externo |
Tolerância da espessura da parede % |
| Pol. (mm) |
Acima (+) |
Abaixo (-) |
| 1 1/2" (38,1) e abaixo |
20 |
0 |
| Acima de 1 1/2" (38,1) |
22 |
0 |
Comparação entre Tubos de Aço Carbono ASME SA210 GR.A1 e Outros Graus
- SA210 GR.A1 vs SA210 GR.C: Em comparação com o ASME SA210 GR.C, que tem um teor de carbono de ≤ 0,35%, o GR.A1 tem um teor de carbono mais baixo (≤ 0,27%), resultando em uma resistência relativamente menor do tubo. É adequado para ambientes de trabalho em temperaturas médias a baixas e pressões médias a baixas, enquanto o GR.C é adequado para ambientes de temperatura e pressão ligeiramente mais altas. No entanto, devido à sua menor resistência, o GR.A1 tem melhor soldabilidade e conformabilidade do que o GR.C. O GR.C normalmente requer pré-aquecimento e tratamento térmico pós-soldagem.
- SA210 GR.A1 vs SA192: Em comparação com os tubos de aço de médio carbono SA210 GR.A1, o SA192 pertence a tubos de aço de baixo carbono (C ≤ 0,06-0,18%) com a menor resistência, mas tem excelente ductilidade, soldabilidade e condutividade térmica. É comumente usado em economizadores e paredes refrigeradas a água de caldeiras de baixa pressão.
- SA210 GR.A1 vs SA106 GR.B: Embora tanto o SA106 GR.B quanto o SA210 GR.A1 pertençam ao aço de médio carbono (C ≤ 0,30%), eles são usados principalmente para tubulações de processo de alta temperatura e alta pressão (como tubulações de vapor principais de usinas petroquímicas e de energia). Sua composição química, requisitos de tratamento térmico (geralmente normalização + revenido ou têmpera + revenido) e propriedades mecânicas (especialmente desempenho em alta temperatura) são diferentes dos tubos de caldeira de aço carbono SA210. Os dois não são diretamente intercambiáveis.
O custo de ASME SA210 GR.A1 é menor do que o dos tubos de aço liga, e o processo de mercado é suficiente. Ao mesmo tempo, possui boa processabilidade e é relativamente fácil de processar, como soldagem, dobra e corte. Possui boa resistência e plasticidade e pode atender aos requisitos básicos de caldeiras e trocadores de calor de parâmetros médios para resistência e plasticidade, e possui melhor condutividade térmica do que o aço inoxidável.
Ao escolher ASME SA210 GR.A1 tubos de aço carbono, deve-se notar que o ASME SA210 GR.A1 tem resistência limitada a altas temperaturas. Sua temperatura máxima de operação geralmente é inferior a 450℃. Quando excede essa temperatura, a resistência do tubo diminuirá significativamente e a capacidade anti-oxidação é insuficiente. Ao trabalhar por um longo tempo em um ambiente de alta temperatura, a resistência à deformação por fluência do ASME SA210 GR.A1 será inferior à do aço liga. Ao mesmo tempo, em meios corrosivos como água oxigenada, ácido e álcali, o ASME SA210 GR.A1 requer um bom controle da química da água para manter o desempenho.
Aplicação do Tubo de Caldeira ASTM A210/ASME SA210
Caldeira
Superaquecedor
Trocadores de calor
Condensadores
Aplicação marítima
Refinarias
Polpa de papel
Aplicações petroquímicas
Vasos de pressão
Aplicações gerais de engenharia
