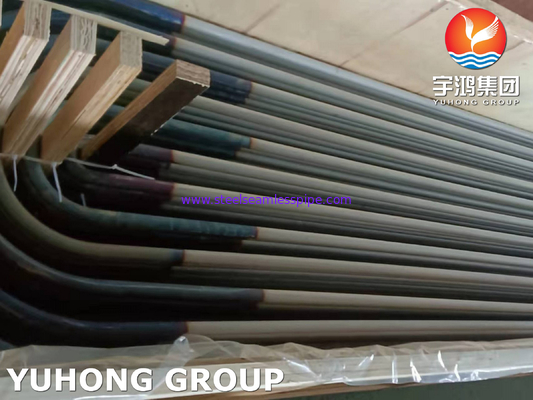

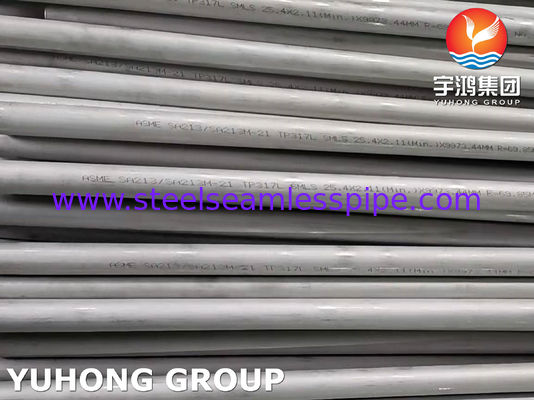

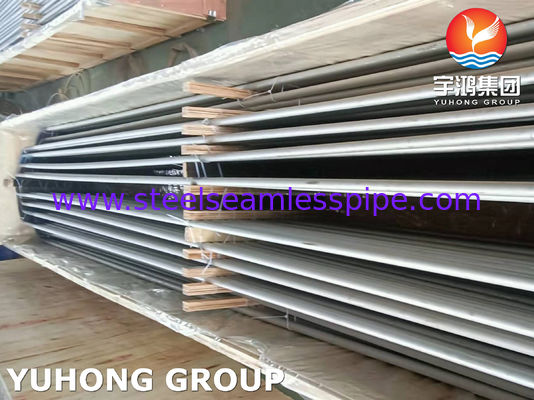

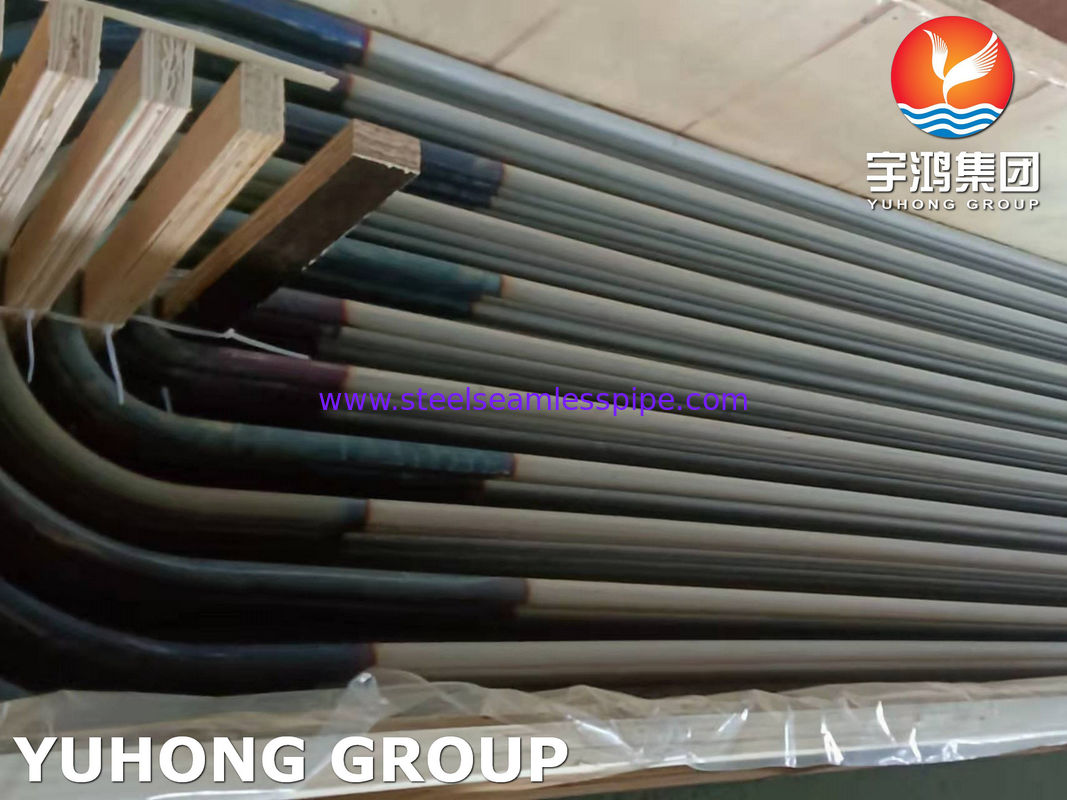

ASTM A213 TP317L Tubo de trocador de calor de aço inoxidável U Bend 100% ET

ASTM A312 TP317/317L Tubo sem costura de aço inoxidável para caldeira e trocador de calor

OTubos de aço inoxidável 317LÉ um tipo especial de tubo fabricado especialmente para trocadores de calor. Os tubos são feitos em forma de U e são utilizados em linhas repetidas em aplicações de trocadores de calor.CromoA sua composição é constituída por: carbono, manganês, fósforo, silício, enxofre e molibdênio, possui uma excelente resistência à corrosão em comparação com outros aços inoxidáveis,liga 317L não é magnética na condição de recozimentoNão pode ser endurecido por tratamento térmico.

Aço inoxidável TP317LÉ uma versão de baixo carbono do aço inoxidável TP317.

Composição química de aço inoxidável



Propriedades físicas (temperatura ambiente) dos tubos de aço inoxidável ASTM A213 TP317L

Ao adquirir tubos U-Bend A213 TP317L, um perito especifica mais do que apenas o material:

1. Condição final de tratamento térmico: "A solução deve ser aneladadepois"Bendendo-me".

2. Descascar/descascar: "Deverá ser descascado após o tratamento térmico final para uma superfície limpa e passivada".

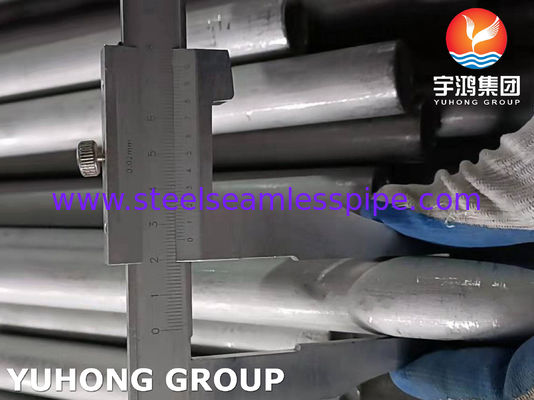

3. Tolerâncias de curvatura: indique explicitamente a ovalidade e o afinamento permitidos da parede (por exemplo, "por norma TEMA R/C").

4. Requisitos NDT: especificar quaisquer ensaios exigidos na secção dobrada (por exemplo, "Ensaios de corrente de turbilhão em toda a curva em U").

A importância crítica do processo de fabricação da curva U

• 1. Enxaguante e ovalidade: durante a dobra, a parede externa da curva enxaguante, e a seção transversal do tubo pode tornar-se ligeiramente oval.a curva é meticulosamente controlada para manter-se dentro das tolerâncias estritas de ovalidade e de afinamento da parede especificadas em normas como a ASME TEMA (Associação de Fabricantes de Intercambiadores Tubulares)O afinamento excessivo é uma redução direta da capacidade de retenção de pressão.

  2. Tensões residuais: o processo de trabalho a frio da dobra induz tensões residuais significativas na dobra.em ambientes corrosivos (especialmente com cloretos), estas tensões podem acelerar dramaticamente o Cracking por Corrosão por Stress (SCC).

  3. A necessidade absoluta de aquecimento e decapagem por solução: devido ao ponto 2, os tubos de curvatura em U A213 TP317L devem ser aquecidos por solução após a curvatura.Este tratamento térmico (aquecimento a cerca de 1900-2050°F / 1040-1120°C e apagamento rápido) dissolve os carboidratos e, o mais importante, alivia as tensões residuais nocivas da dobra.Os tubos são emaranhados para remover a escama (camada de óxido) formada durante o aquecimento e para restaurar a película resistente à corrosão passiva na superfícieUma curva de U que não tenha sido adequadamente aquecida é uma bomba de tempo em um ambiente de cloreto.

Aplicações
1Sistemas de lavagem de gases de combustão para a dessulfuração
2Equipamento de transformação química e petroquímica
3Fabricas de celulose e papel
4Equipamento de processamento de alimentos
5Equipamento têxtil
6Tubos de caldeira
7Tubo de trocador de calor
