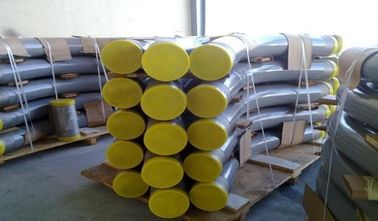

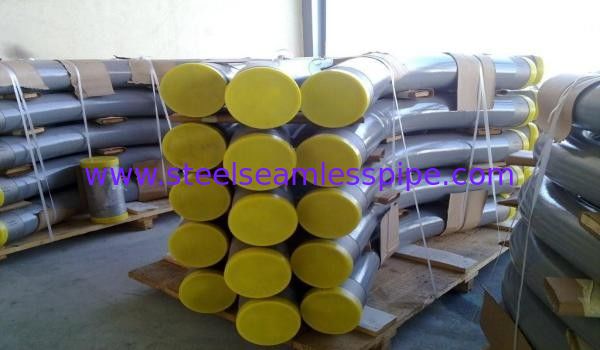

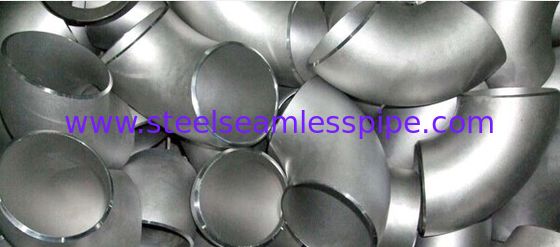

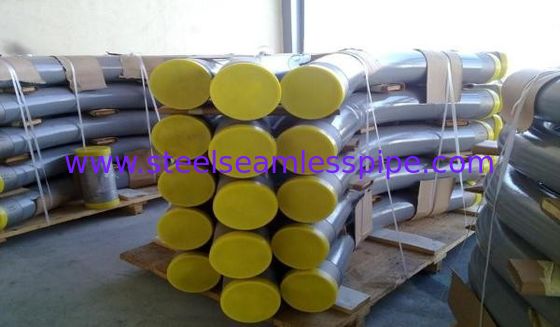

Conexões de solda de topo SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel926 Cotovelo, Tê, Redução, Tampa
Incoloy 800H/AT é uma liga austenítica resistente ao calor projetada para aplicações estruturais em altas temperaturas. A resistência do 800H/AT é alcançada por níveis controlados de carbono, alumínio e titânio, juntamente com um recozimento mínimo de 2100°F para obter um tamanho de grão de ASTM 5 ou mais grosseiro.
800H/AT é comumente soldado usando fio nu RA82 (ERNiCr-3) para aplicações abaixo de 1450°F. O fio nu RA330-04 (N08334) oferece uma correspondência mais próxima do coeficiente de expansão térmica e um pouco mais de resistência. Para máxima resistência, sugere-se o fio nu da liga 617 (ERNiCrCoMo-1) ou eletrodos revestidos 117 (ENiCrCoMo-1). Para evitar possível fissuração por relaxamento de tensão na fronteira do grão do N08811 em aplicações acima de 1000°F, a fabricação soldada pode ser aquecida a 1650°F por cerca de uma hora por polegada de espessura ou 30 minutos no mínimo e, em seguida, resfriada ao ar.
Química
| |
Cr |
Ni |
Mn |
Si |
Al |
Ti |
Al +Ti |
C |
Cu |
P |
S |
Fe |
| MÍN |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| MÁX |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Especificações
ASME SB 407 Code Case 1325, ASME SB 408, ASME SB 409
ASTM B 407, ASTM B 408, ASTM B 409
UNS N08810, UNS N08811
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Inventário
Bobina 800H/AT, Placa 800H/AT, Chapa 800H/AT, Produtos de soldagem 800H/AT
Nomes comerciais comuns
800H, Incoloy® 800, Liga 800
Características
· Altas tensões de projeto para aplicações ASME Seção VIII até 1650°F
· Resistência à oxidação útil até 1800°F
· Resistente à fissuração por corrosão sob tensão por íons cloreto
Aplicações
· Suportes de catalisadores de ácido nítrico
· Tubulações e coletores de saída de reformador
· Trocadores de calor
· Vasos de pressão
· Amortecedores
Propriedades físicas
Densidade: 0.287 lb/in3
Ponto de fusão: 2475 - 2525°F
| Temperatura, °F |
70 |
1400 |
1600 |
1800 |
| Coeficiente* de Expansão Térmica, in/in°F x 10-6 |
- |
9.9 |
10.2 |
- |
Condutividade térmica
Btu • ft/ft2 • hr • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Módulo de Elasticidade, Dinâmico psi x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70°F à temperatura indicada.
Propriedades mecânicas
Propriedades típicas de tração
| Temperatura,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Resistência à tração final, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| Resistência ao escoamento 0,2%, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Alongamento, % |
52 |
51 |
50 |
78 |
120 |
120 |
Propriedades típicas de ruptura por fluência
| Temperatura, °F |
1400 |
1600 |
1800 |
| Fluência mínima 0,0001%/Hora, ksi |
6.0 |
3.6 |
1.05 |
| Resistência à ruptura de 10.000 horas, ksi |
7.3 |
3.5 |
1.2 |
As conexões de solda de topo Inconel estão disponíveis em diferentes graus da superliga, conforme segue:
| Grau |
UNS |
W.Nr. |
Nome comercial |
| Inconel 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Inconel 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Inconel 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Inconel 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 Nicrofer® 6020 |
| Inconel |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Inconel X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Incoloy 800 |
N08800 |
1.4876 |
Incoloy 800®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800H |
N08810 |
1.4876 |
Incoloy 800H®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800HT |
N08811 |
1.4876 |
Incoloy 800HT®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 825 |
N08825 |
2.4858 |
Incoloy 825®, Nickelvac® 825, Nicrofer 4241® |
