Lugar de origem: | China, EUA, Coreia, UE |
Marca: | YUHONG SPECIAL STEEL |
Certificação: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
Número do modelo: | T1 de ASTM A209, T1A, T1B, ASTM A210 A1, RUÍDO 1629 St52.4, St52, |
Quantidade de ordem mínima: | 5 toneladas |
---|---|
Preço: | negotiable |

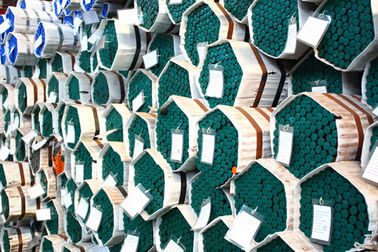

Detalhes da embalagem: | pacote Dobra-de madeira do caso de /Iron do caso com tampão plástico |
Tempo de entrega: | 10days-> |
Termos de pagamento: | T / T, L / C |
Habilidade da fonte: | 1500 toneladas pelo mês |
Material: | T1, T1A, T1B | padrão: | ASME SA209, ASTM A209, RUÍDO 1629 |
---|---|---|---|
Tamanho: | 3/4" (19,05), 1" (25,4), 1-1/4” (31,75), 1-1/2” (38,1), 2" (50,8), 2-1/2” (63,5), 3" (76,2) | Comprimento: | 12ft (3657,6), 15ft (4572), 16ft (4876,8), 6m, 20ft (6096), 24ft (7315,2) 30ft (9144) |
Realçar: | Tubulação da caldeira,tubulação do condensado da caldeira |
T1 sem emenda do tubo ASTM A209 do aço de liga, T1A, T1B, ASTM A210 A1, RUÍDO 1629 St52.4, St52
Tubulações sem emenda de aço de liga de ASTM A335 Esta especificação cobre a tubulação ferritic sem emenda nominal do liga-aço da parede e da parede do mínimo pretendida para o serviço de alta temperatura. A tubulação pedida a esta especificação será apropriada para a dobra, flangear (vanstoning), e operações de formação similares, e para a solda por fusão ASTM A335 GR P5 | GR P9 | GR P11 | GR P22 | GR P91. Tubulações sem emenda de aço de liga (IBR APROVADOS) As tubulações sem emenda de aço de liga (IBR) oferecidas por nós são feitas de propriedades excepcionais do aço de liga e do desempenho da característica. Estes são desenvolvidos para as aplicações energia-relacionadas que envolvem o óleo & a perfuração de gás e conseqüentemente é sujeitada aos esforços nas peças da máquina. Mais, os tubos do aço de liga são usados igualmente em áreas domésticas, profissionais ou industriais. |
Tubulações sem emenda de aço de liga (categoria P5 de ASME SA335)
As tubulações sem emenda de aço de liga (categoria P5 de ASME SA335) oferecidas por nós são feitas disponíveis em ASME SA335 assim como em P1, P5, P9, P11, P12, categorias P91. Nossa experiência encontra-se em oferecer estes em tamanhos & em programações diferentes, com IBR & SR. 0175 relatórios do NACE da edição a mais atrasada.
Tubulações de aço de liga (ASTM A335 P11)
As tubulações de aço de liga (ASTM A335 P11) oferecidas por nós são feitas conforme padrões de IBR e usadas principalmente para operações da caldeira. Nós fonte estas tubulações sem emenda em tamanho variado variamos. Mais, nós podemos igualmente obter estes personalizados conforme exigências tranqüilas da caldeira. Para assegurar nelas padrões de qualidade os melhores, nós fonte estes dos fabricantes da qualidade. Nós igualmente oferecemos clientes de ter sua própria marca neles.
Tubulações de aço de liga (ASTM A335 P12)
As tubulações de aço de liga (ASTM A335 P12) oferecidas por nós estão disponíveis com o ASTM A335 P12 padrão e encontram a aplicação nas indústrias como petroquímicos, refinarias, adubos, fármacos e outro. Nós podemos fonte escala destas tubulações sem emenda em tamanho de até 26 polegadas.
Tubulações sem emenda da liga (categoria P91 NACE de ASTM A335)
As tubulações sem emenda da liga (categoria P91 NACE de ASTM A335) oferecidas por nós são feitas disponíveis em categorias de ASTM A335. Feito conforme padrões de IBR, estes são usados principalmente em operações da caldeira. Mais, nossa experiência encontra-se em oferecer estas tubulações na vária escala do tamanho assim como em parâmetros personalizados conforme exigências tranqüilas da caldeira. Originário dos fabricantes conscientes da qualidade, nós igualmente oferecemos a nossos clientes a opção de adicionar sua própria marca neles.
Tubos do aço de liga (categoria T11 de ASME SA213)
Os tubos do aço de liga (categoria T11 de ASME SA213) fabricaram e forneceram por nós são da categoria de ASME SA213. Nossa experiência encontra-se em oferecer estes em vários tamanhos assim como em outras especificações conforme as procuras exigidas. Estes tubos do aço de liga encontram o uso principalmente em aplicações industriais diferentes.
Tubos do aço de liga de ASME/tubulações sem emenda (SA335 categoria P9)
Os tubos do aço de liga de ASME/tubulações sem emenda (SA335 categoria P9) fabricaram, forneceram e exportaram por nós são usados para várias aplicações industriais. Nossa especialização em aços de liga projetados precisão de oferecimento permite que nós entreguem estes para várias aplicações da engenharia em várias categorias como A-387 GR. P1, P5, P9, P11, P12, P22, P91, ASTM A-335 e outro. As outras especificações incluem:
TUBULAÇÕES DE ASTM A335 | TUBULAÇÕES DE ASTM A335 GR P5 | TUBULAÇÕES DE ASTM A335 GR P9 | TUBULAÇÕES DE ASTM A335 GR P11 | TUBULAÇÕES DE ASTM A335 GR P22 | TUBULAÇÕES DE ASTM A335 GR P91
Escala do tamanho: 1/8" - 26"
Programações: 20, 30, 40, padrão (STD), pesados extra (XH), 80, 100, 120, 140, 160, XXH
Exigências do tratamento térmico
P5, P9, P11, e P22 | |||
Categoria | Tipo do tratamento térmico | Normalizando a variação da temperatura F [C] | Recozimento Subcritical ou moderação Variação da temperatura F [C] |
P5 (b, c) | Completo ou Isothermal recoza | ||
Normalize e modere | ***** | 1250 [675] | |
Subcritical recoza (P5c somente) | ***** | 1325 - 1375 [715 - 745] | |
P9 | Completo ou Isothermal recoza | ||
Normalize e modere | ***** | 1250 [675] | |
P11 | Completo ou Isothermal recoza | ||
Normalize e modere | ***** | 1200 [650] | |
P22 | Completo ou Isothermal recoza | ||
Normalize e modere | ***** | 1250 [675] | |
P91 | Normalize e modere | 1900-1975 [1040 - 1080] | 1350-1470 [730 - 800] |
Extinga e modere | 1900-1975 [1040 - 1080] | 1350-1470 [730 - 800] |
Exigências químicas
Categoria | P-5 | P-9 | P-11 | P-22 | P-91 | P-91 igualmente incluirá o seguinte: | ||
Elemento | Designação de UNS | K41545 | S50400 | K11597 | K21590 | K91560 | ||
|
Carbono | 0,15 máximo | 0,15 máximo | 0,05 - 0,15 | 0,05 - 0,15 | 0,08 - 0,12 | V em 0,18 - 0,25 | |
Manganês | 0,30 - 0,60 | 0,30 - 0,60 | 0,30 - 0,60 | 0,30 - 0,60 | 0,30 - 0,60 | N em 0,030 - 0,070 | ||
Fosforoso, máximo | 0,025 | 0,025 | 0,025 | 0,025 | 0,020 | Ni em 0,40 máximo | ||
Enxofre, máximo | 0,025 | 0,025 | 0,025 | 0,025 | 0,010 | Al em 0,02 máximo | ||
Silicone | 0,50 máximo | 0,25 - 1,00 | 0,50 - 1,00 | 0,50 máximo | 0,20 -0,50 | Cb em 0,06 - 0,10 | ||
Cromo | 4,00 - 6,00 | 8,00 - 10,00 | 1,00 - 1,50 | 1,90 - 2,60 | 8,00 - 9,50 | Si em 0,01 máximo | ||
Molibdênio | 0,45 -0,65 | 0,90 - 1,10 | 0,44 - 0,65 | 0,87 - 1,13 | 0,85 - 1,05 | Zr em 0,01 máximo |
Exigências elásticas
Sem emenda | ||||||
P-5 | P-9 | P-11 | P-22 | P-91 | P91 não terá uma dureza que não excede a alta tensão 250 HB/265 [25HRC]. | |
Resistência à tracção, Min., libra por polegada quadrada | ||||||
ksi | 60 | 60 | 60 | 60 | 85 | |
MPa | 415 | 415 | 415 | 415 | 585 | |
Força de rendimento, Min., libra por polegada quadrada | ||||||
ksi | 30 | 30 | 30 | 30 | 60 | |
MPa | 205 | 205 | 205 | 205 | 415 |
Variação permissível na espessura de parede
Designador de NPS [DN] | Tolerância, % do especificado | |
Sobre | Sob | |
1/8 a 2 1/2 [6 65] que incluem, todas as relações de t/D | 20,0% | 12,5% |
Acima de 2 1/2 [65], t/D < or="5% | 22,5% | 12,5% |
Acima de 2 1/2 [65], t/D > 5% | 15,0% | 12,5% |
(t = espessura de parede especificada; D = diâmetro exterior especificado) |
Exigências do alongamento
Valores mínimos calculados do alongamento | |||||
Alongamento em 2 dentro. ou 50 milímetros, % mínimos | |||||
Espessura de parede | P5, P9, P11, P22 | P91 | |||
em. | milímetro | Longitudinal | Transversal | Longitudinal | |
5/16 (0,312) | 8 | 30 | 20 | 20 | |
9/32 (0,281) | 7,2 | 28 | 19 | 19 | |
1/4 (0,250) | 6,4 | 27 | 18 | 18 | |
7/32 (0,219) | 5,6 | 26 | 17 | ||
3/16 (0,188) | 4,8 | 24 | 16 | ||
5/32 (0,156) | 4 | 22 | 15 | ||
7/8 (0,125) | 3,2 | 21 | 14 | ||
3/32 (0,094) | 2,4 | 20 | 13 | ||
1/18 (0,062) | 1,6 | 18 | 12 |
Variações permissíveis no diâmetro exterior
O diâmetro exterior em qualquer momento não variará do padrão especificou mais do que:
Designador de NPS [DN] | Sobre | Sob | ||
em. | milímetro | em. | milímetro | |
1/8 a 1 1/2 [6 40], incluindo. | 1/64 (0,015) | 0,40 | 1/64 (0,015) | 0,40 |
Sobre 1 1/2 a 4 [40 a 100], incluindo. | 1/32 (0,031) | 0,79 | 1/32 (0,031) | 0,79 |
Sobre 4 a 8 [100 a 200], incluindo. | 1/16 (0,062) | 1,59 | 1/32 (0,031) | 0,79 |
Sobre 8 a 12 [200 a 300], incluindo. | 3/32 (0,093) | 2,38 | 1/32 (0,031) | 0,79 |
Sobre 12 [300] | +/- 1% do diâmetro exterior especificado |
Testes mecânicos especificados
Teste de tensão transversal ou longitudinal e teste teste aplainar, teste de dureza, ou da curvatura | |
Para o calor material - tratado em uma fornalha em lotes, os testes serão feitos em 5% da tubulação de cada lote tratado. Para lotes pequenos, uma tubulação será testada pelo menos. | |
Para o calor material - tratado pelo processo contínuo, os testes serão feitos em um suficiente número de tubulação para constituir 5% do lote, mas em nenhum caso menos tubulação de 2. | |
Notas para o teste de dureza: | P91 não terá uma dureza que não excede a alta tensão 250 HB/265 [25HRC]. |
Notas para o teste da curvatura: | Para a tubulação cujo o diâmetro excede NPS 25 e cujo o diâmetro à relação da espessura de parede é 7,0 ou o menos será sujeitado ao teste da curvatura em vez do teste aplainando. |
A outra tubulação cujo o diâmetro iguala ou excede NPS 10 pode ser dada o teste da curvatura no lugar do assunto de teste aplainando à aprovação do comprador. | |
Os espécimes do teste da curvatura serão dobrados na temperatura ambiente com 180 sem rachar-se na parte externa da parcela curvada. | |
O diâmetro interno da curvatura será 1 polegada [25 milímetros]. | |
Teste hidrostático | Cada comprimento da tubulação será energia hidráulica testada, na opção da fabricação que o teste elétrico nondestructive pode ser usado. |
RUÍDO sem emenda do tubo do aço de liga 17175 15Mo3, 13CrMo44, 12CrMo195
Os tubos do aço de liga são um tipo do tubo ligado aço com outros elementos nas quantidades
entre de 1 e de 50% por peso para melhorar suas propriedades mecânicas. Liga
os elementos são adicionados para conseguir determinadas propriedades no material. Como uma directriz,
os elementos de liga são adicionados em umas mais baixas porcentagens (menos de 5%) para aumentar
a força ou endurece a capacidade ou em porcentagens maiores (sobre 5%) para conseguir o special
propriedades, tais como a resistência de corrosão ou a estabilidade de temperatura extrema.
Materiais principais:
ASTM A335 (tubulação Ferritic sem emenda do Liga-Aço para o serviço de alta temperatura)
ASTM A335 P1, P2, P5, P9, P12, P11, P22, P91
ASTM 213 (caldeira sem emenda do Liga-Aço, Superheater, e tubos Ferritic e austeníticos do permutador de calor)
T1 DE ASTM A213, T2, T11, T5, T9, T22, T23, T91, T92
Tubulação de aço Ferritic sem emenda de liga de ASTM A335 para a alta temperatura
Propriedades mecânicas |
||||||
Categoria |
Resistência à tracção (MPa) |
Força de rendimento (MPa) |
Alongamento (%) |
Energia do impacto (J) |
Dureza |
|
P11 |
≥ 415 |
≥ 205 |
≥ 22 |
≥ 35 |
≤ 163HB |
|
P12 |
≥ 415 |
≥ 220 |
≥ 22 |
≥ 35 |
≤ 163HB |
|
P22 |
≥ 415 |
≥ 205 |
≥ 22 |
≥ 35 |
≤ 163HB |
|
P5 |
≥ 415 |
≥ 205 |
≥ 22 |
≥ 35 |
≤ 187HB |
|
P91 |
585~760 |
≥ 415 |
≥ 20 |
≥ 35 |
≤ 250HB |
|
P92 |
≥ 620 |
≥ 440 |
≥ 20 |
≥ 35 |
250HB |
Tubulação de aço Ferritic sem emenda de liga de ASTM A335 para a alta temperatura
Tubulação de aço de liga de ASTM A213 ASME SA213
OUTROS materiais:
ASTM A199 T9, T11, T22
T1 DE ASTM A209, T1A, T1B
ASTM A210 C
T1 DE ASTM A250
ASTM A369 FP1, FP2, FP12, FP22, FP9
FP5 DE ASTM A389
JIS G3455 STS49
JIS 3456 STPT49
JIS G3458 STPA12, STPA 22, STPA23, STPA24, STPA25, STPA26
JIS G3462 STBA12, 13, STBA20, STBA22, STBA23, STBA24, STBA25, STBA26
JIS G3464 STBL39
SEW610 10CrMo910
RUÍDO 1629 St52.4, St52
RUÍDO 17175 15Mo3, 13CrMo44, 12CrMo195
GB9948 16Mn, 15MnV, 16Mo, 12CrMo, 15CrMo, 12Cr1MOV, Cr2Mo, 10MoWVNB, Cr5Mo, Cr9Mo,
GB/T8162/8163 Q345, 20Cr, 40Cr, 20CrMo, 25CrMo, 30CrMo, 35CrMo, 34Mn2V, 42CrMo, WB36
(15NICUMOB5) e 12Cr2MoWVTiB (R102)
GB5310 12CrMoG, 15CrMoG, 12Cr1MoVG
GB/T 17396 27SiMn
GB18248 37Mn, 34Mn2V, 35CrMn, 34CrMo4
Tipo: Sem emenda e soldado
Tamanho:
Diâmetro exterior: 6mm~1420mm
Espessura de parede: 1mm~60mm
Comprimento: 12m, 11.8m, 6m, 5.8m ou como a exigência. Máximo: 25m.pc
