| Lugar de origem: | China |
| Marca: | YUHONG |
| Certificação: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2015 |
| Número do modelo: | astm a106 GR b |
| Quantidade de ordem mínima: | 1 tonelada |
|---|---|
| Preço: | 1-150000 USD |
| Detalhes da embalagem: | Caixa de madeira de enxaguante com armação de aço |
| Tempo de entrega: | 40 a 60 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 800 TONS/Month |
| Padrão: | ASTM A106 | Materiais: | GR. B |
|---|---|---|---|
| Tipo: | Tubos finos HFW tipo U | Material do tubo: | Aço carbono |
| Aplicação: | Partes de aquecimento, partes de refrigeração, trocador de calor, etc. | Embalagem: | Caixa de madeira de enxaguante com armação de aço |
| Realçar: | Tubo Finned do permutador de calor,Tubos de borracha,Tubos finos de aço carbono |
||

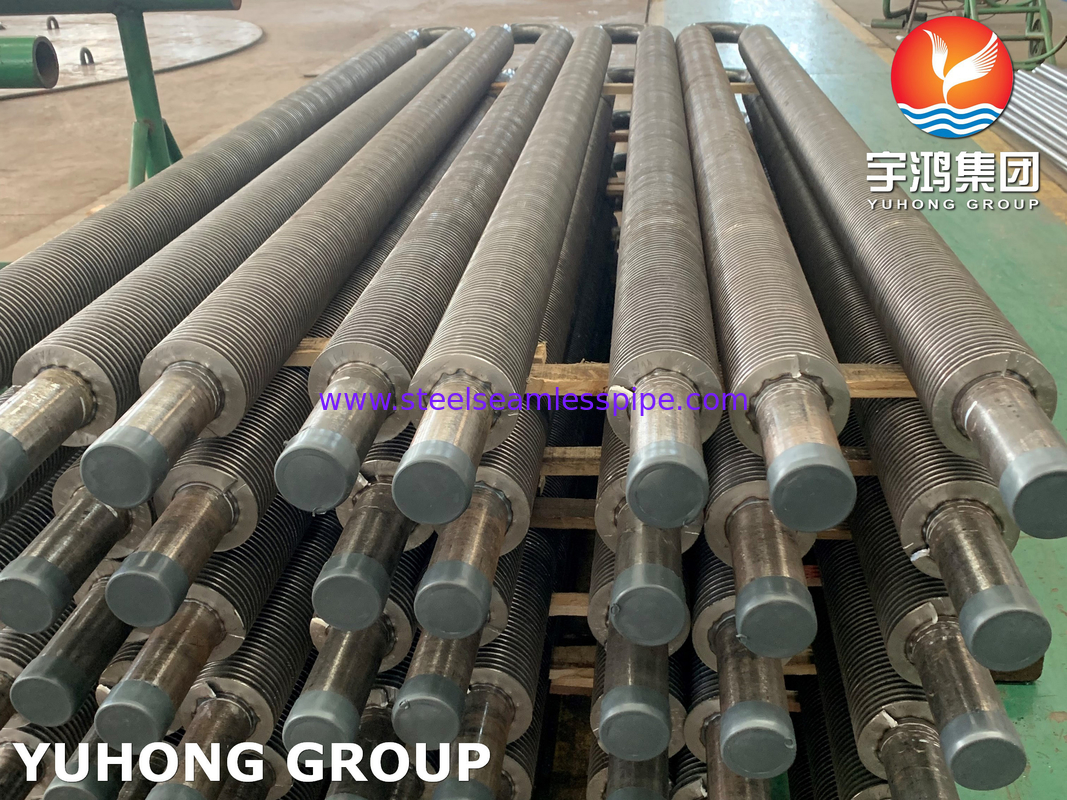

ASTM A106 Gr B Tubos finos de aço carbono U tipo HF para trocador de calor de solda
Tubos de barbatanas HFWé um dos tubos de barbatanas espirais mais utilizados, e agora são amplamente utilizados na recuperação de calor residual na energia elétrica, metalurgia, indústrias de cimento e indústrias petroquímicas.Também chamado de tubo de barbatanas de tipo sólido,use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or melted and complete the welding.
Este tipo de tubo de barbatana pode melhorar a eficiência da transferência de calor muito mais do que o tubo nu.Esta soldagem de alta frequência é na verdade uma soldagem de fase sólida.Devido à soldadura apertada das barbatanas ao tubo/tubo de base, estes tubos com barbatanas são frequentemente utilizados em condições de vibração.
O Grupo YUHONG oferece tubos U-Fined de aço carbono soldado ASTM A106 Gr. B HF e vendemos este tipo de tubos de barbatanas em mais de 70 países.
ASTM A106A presente especificação abrange os tubos de aço de carbono sem costura para serviço a altas temperaturas (nota 1) nos NPS 1 ⁄ 8 a NPS 48 [DN 6 a DN 1200] (nota 2) inclusive,com espessura nominal (média) da parede conforme indicado na norma ASME B36.10M. É admissível fornecer tubos de outras dimensões, desde que esses tubos cumpram todos os outros requisitos da presente especificação.
Composição química no máximo em %
| Grau | C | - Não | P | S | Sim | Cr | Cu | Mo. | Não. | V |
| Grupo B | 0.3 | 0.29-1.06 | 0.035 | 0.35 | 0.1 | 0.4 | 0.4 | 0.15 | 0.4 | 0.08 |
Propriedades mecânicas
| Grau | Força de tração, min. | Força de rendimento (0,2%Offset,min) | Extensão |
| Gr. B | 66ksi,415MPa | 35ksi, 240MPa | 30% |
Especificação do tubo HFW
O.D. do tubo de base: 15,88-219,1 mm
Altura das barbatanas: 6-50 mm
Espessura das barbatanas: 0,3-3,0 mm
Peso da barbatana: conforme pedido do cliente.
Fim: Fim liso, fim inclinado
Sem área de barbatanas em ambos os lados: conforme pedido e desenho do cliente
Especificações para os vários tipos de tubos com barbatanas que podemos oferecer
| Tipo | Descrição | Tubos de base | Especificação das barbatanas (mm) | ||
| Dose excessiva (mm) | Peso da barbatana | Altura das barbatanas | De espessura de barbatana | ||
| Incorporado | Tubos de barbatanas do tipo G | 16-63 | 2.1 ~ 5 | < 17 | -Não.4 |
| Extrusão | Outros metais simples | 8-51 | 1.6 ~ 10 | < 17 | 0.2-0.4 |
| Tubos de barbatanas baixas de tipo T | 10 a 38 | 0.6 ~ 2 | < 1.6 | -Não.3 | |
| Tubos de bambu, tubos ondulados | 16-51 | 8.0 ~ 30 | < 2.5 | / | |
| Ferida | Tubos de barbatanas do tipo l/kl/ll | 16-63 | 2.1 ~ 5 | < 17 | -Não.4 |
| Estringência | Tubos de barbatanas | 25 a 38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| Tipo U | Tubos de tipo U | 16 a 38 | / | / | / |
| Solução | Tubos de barbatanas de solda por HF | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| Tubos de barbatanas do tipo H/HH | 25 a 63 | 8 ~ 30 | < 200 | 1.5-3.5 | |
| Tubos de barbatanas | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
| Material de tubo nu | Aço inoxidável: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312 (TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L) |
| Aço duplo/super duplo: ASME SA789/A789, ASME SA790/A790 (S31803, S32205, S32750, S31500, S32304, S32900) | |
| Aço carbono: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C. | |
|
Aço ligado:ASME SA213/ASTM A213 T2, T11, T12, T22, T23, T5,T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG |
|
| Material das barbatanas | Aço carbono, aço inoxidável e aço ligado (qualquer material ferroso) |
Aplicação
Trocador de calor
RefrigeraçãoRecuperação de calor residual
Ar condicionado / aquecedores de ar
Círculos de vapor, condensadores de vapor
Refrigeradores de ar / Refrigeradores de óleo / Refrigeradores de hidrogénio / Gerador, etc.
Inspecções e ensaios
| Inspecções e ensaios:G-fin; L-fin; LL-fin; KL-fin; Tubos finados extrudidos | |||
| 1Composição química | |||
| 2Propriedades mecânicas | |||
| 3.Teste hidrostático | |||
| 4.Teste pneumático | |||
| 5- Inspecção boroscópica. | |||
| 6Teste de corrente de Eddy. | |||
| 7.Teste de tração (apenas para tubos bimetálicos) |
