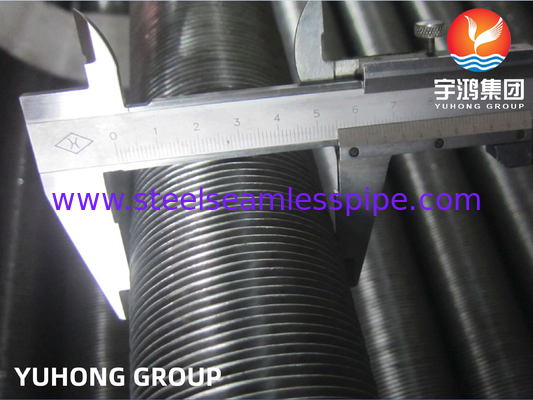

Tubo com nadadeira de tipo G incorporado ASME SA210 Gr.A1 Tubo sem costura com alumínio Al1060

ASME SA210 Gr.A1 Tubos sem costura com alumínio Al1060 Tubos de pinça de tipo G incorporados

Os tubos de barbatana incorporados, também conhecidos como tubos de barbatana ou tubos de barbatana, são componentes especializados de transferência de calor usados em várias indústrias e aplicações.São constituídos por um tubo de base com barbatanas externas fortemente incorporadas ou integralmente soldadas na superfície do tuboAs barbatanas aumentam a superfície do tubo, aumentando a eficiência da transferência de calor.

O propósito principal dos tubos de barbatana incorporados é melhorar a troca de calor entre um fluido que flui através do tubo e o ambiente circundante ou outro fluido.O projeto e a construção das barbatanas aumentam significativamente as taxas de transferência de calor, aumentando a área de superfície disponível para transferência de calor.

ASTM A192 / A192M: Tubos de caldeira sem costura de aço carbono para serviço de alta pressão

ASTM A210 / A210M: Caldeiras e tubos de superaquecimento sem costura de aço de carbono médio

Grau de aço:Grau A1; Grau C

Condição de entrega: Anilhados, normalizados, normalizados e temperados

Detalhes rápidos:

Tubo OD:16mm min. 219.1mm ((8'') max.

Comprimento do tubo: 25000 mm no máximo.

Altura das barbatanas: 50 mm no máximo.

Espessura das barbatanas: geralmente 0,2 mm ~ 3,0 mm

Peso da barbatana: 2,3 mm (11FPI) min. ou sob medida para o cliente

Processo de fabrico

A fita de barbatana de alumínio é enrolada por tensão e colocada numa ranhura cortada no tubo com uma profundidade de flutuamento de aproximadamente 0,4 mm.

Proteção da superfície das extremidades planas

As duas extremidades dos tubos de pinças de tipo G com ranhuras devem ser metalizadas com zinco ou alumínio e revestidas por um sistema de arco de pulverização elétrico.

Critérios de aceitação

A norma API 661 ((Excambiadores de calor refrigerados a ar para serviços gerais de refinaria) ou as condições de entrega (TDC).

Acessórios

Caixa de suporte do tubo, pinça ou caixa de espaçamento (Materiais: alumínio, zinco e aço inoxidável).

Condição de entrega:

As extremidades dos tubos são cortadas quadradas, sem borras, secadas internamente e limpas ao ar, revestidas externamente com verniz em ambas as extremidades do G-Fin Embedded Fined Tube.

Os dessecantes são colocados em cada embalagem para transporte continental também.

Aplicações:

Os domínios comuns de aplicação são:

1Intercambiadores de calor: os tubos de barbatanas A179 são amplamente utilizados em trocadores de calor, particularmente em aplicações em que o aço de baixo carbono é compatível com os fluidos de trabalho envolvidos.São utilizados em trocadores de calor ar-fluido e fluido-fluido, facilitando a transferência eficiente de calor entre diferentes meios.

2Sistemas HVAC: os tubos de barbatanas A179 são utilizados em sistemas de aquecimento, ventilação e ar condicionado (HVAC) para transferência de calor eficaz.e outros componentes para os quais seja necessária a troca de calor entre o ar e um fluido (como água refrigerada ou refrigerante).

3- Caldeiras industriais: os tubos A179 encontram aplicação em caldeiras industriais, incluindo caldeiras a vapor e caldeiras de água quente.Melhoria da eficiência da caldeira e otimização da utilização da energia.

4. Economizadores: os tubos de barbatanas A179 são comumente usados em economizadores, que são trocadores de calor que recuperam o calor residual dos gases de combustão em usinas de energia, fornos industriais e outros sistemas de combustão.Os tubos com barbatanas maximizam a transferência de calor e ajudam a pré-aquecer a água de alimentação, melhorando a eficiência global do sistema.

5Condensadores: os tubos de barbatana A179 são utilizados em unidades de condensadores onde o calor é transferido de um vapor quente para um meio de resfriamento, fazendo com que o vapor se condense.São comumente utilizados em sistemas de refrigeração, unidades de ar condicionado e centrais elétricas.

6.Refrigeradores de óleo: os tubos de barbatanas A179 são adequados para aplicações de refrigeração de óleo, como em sistemas hidráulicos ou sistemas de lubrificação.permitindo uma dissipação de calor eficiente e a manutenção da temperatura ótima do óleo.

7Sistemas de recuperação de calor: os tubos de barbatana A179 desempenham um papel crucial nas aplicações de recuperação de calor, capturando o calor residual de vários processos industriais e transferindo-o para um meio para posterior utilização.São utilizados em sistemas que visam melhorar a eficiência energética e reduzir os custos operacionais.

Especificações:

Os tubos com nadadeiras de tipo G com ranhuras são combinados com dois materiais diferentes.

Vantagem competitiva:

1. Temos mais de 10.000 metros quadrados de oficina, incluindo 5 máquinas de barbear, capacidade diária de até 3.500 metros.
2. As máquinas de pincelamento de tipo G são projetadas e montadas por nós e podemos oferecer-lhe uma máquina de pincelamento e todos os acessórios etc...
3. O contacto de fabricação dos tubos de barbatanas ranhuradas é concebido para uma temperatura de parede elevada de até 350°C.
