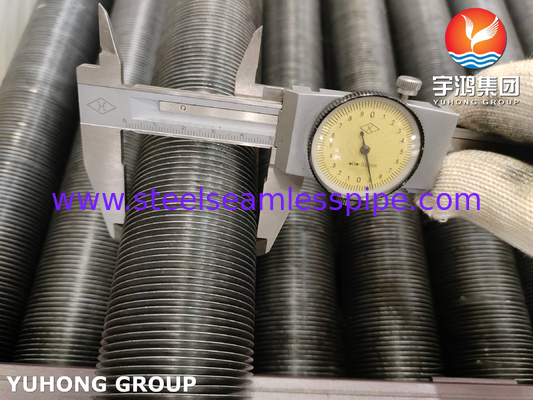

Tubos sem costura incorporados de tipo G ASME SA210 Gr.A1 com alumínio Al1060

ASME SA210 Gr.A1 Tubos sem costura com alumínio Al1060 Tubos de pinça de tipo G incorporados

Os tubos de barbatanas incorporadas são utilizados para aplicações de transferência de calor onde é necessária uma elevada eficiência na transferência de calor.Eles têm superfícies estendidas na forma de barbatanas que aumentam a área de superfície disponível para transferência de calorEstes tubos são comumente utilizados em aplicações como refrigeradores de ar, trocadores de calor e caldeiras.

ASTM A192 / A192M: Tubos de caldeira sem costura de aço carbono para serviço de alta pressão

ASTM A210 / A210M: Caldeiras e tubos de superaquecimento sem costura de aço de carbono médio

Grau de aço:Grau A1; Grau C

Condição de entrega: Anilhados, normalizados, normalizados e temperados

Detalhes rápidos:

Tubo OD:16mm min. 219.1mm ((8'') max.

Comprimento do tubo: 25000 mm no máximo.

Altura das barbatanas: 50 mm no máximo.

Espessura das barbatanas: geralmente 0,2 mm ~ 3,0 mm

Peso da barbatana: 2,3 mm (11FPI) min. ou sob medida para o cliente

Processo de fabrico

A fita de barbatana de alumínio é enrolada por tensão e colocada numa ranhura cortada no tubo com uma profundidade de flutuamento de aproximadamente 0,4 mm.

Proteção da superfície das extremidades planas

As duas extremidades dos tubos de pinças de tipo G com ranhuras devem ser metalizadas com zinco ou alumínio e revestidas por um sistema de arco de pulverização elétrico.

Critérios de aceitação

A norma API 661 ((Excambiadores de calor refrigerados a ar para serviços gerais de refinaria) ou as condições de entrega (TDC).

Acessórios

Caixa de suporte do tubo, pinça ou caixa de espaçamento (Materiais: alumínio, zinco e aço inoxidável).

Condição de entrega:

As extremidades dos tubos são cortadas quadradas, sem borras, secadas internamente e limpas ao ar, revestidas externamente com verniz em ambas as extremidades do G-Fin Embedded Fined Tube.

Os dessecantes são colocados em cada embalagem para transporte continental também.

Aplicações:

Os domínios comuns de aplicação são:

1Intercambiadores de calor: Os tubos de barbatana A179 são comumente utilizados em vários tipos de trocadores de calor, como trocadores de calor de casca e tubo, resfriadores de ar, condensadores e outros equipamentos semelhantes.As barbatanas dos tubos aumentam a superfície disponível para transferência de calor, melhorando a eficiência do processo de troca de calor.

2Sistemas HVAC: Estes tubos são amplamente utilizados em sistemas HVAC (aquecimento, ventilação e ar condicionado) para aplicações de aquecimento e resfriamento.A área superficial alargada fornecida pelas barbatanas aumenta as capacidades de transferência de calor dos tubos, tornando-os adequados para um controlo eficiente da temperatura nos sistemas HVAC.

Sistemas de caldeira: A179 Tubos de barbatana encontram aplicações em sistemas de caldeira onde são usados para transferência de calor entre os gases quentes e a água para gerar vapor.As barbatanas nos tubos ajudam a maximizar a eficiência da transferência de calor, tornando-os ideais para utilização em caldeiras para geração de energia ou outros processos industriais.

3Sistemas de refrigeração: nos sistemas de refrigeração, os tubos A179 são utilizados para transferir calor do refrigerante para o ambiente circundante ou de uma parte do sistema para outra.As barbatanas dos tubos ajudam a melhorar a eficiência de arrefecimento do sistema.

4Sistemas de recuperação de calor: Estes tubos são também utilizados em aplicações de recuperação de calor, onde o calor residual gerado durante processos industriais é capturado e utilizado para outros fins.A maior área de superfície fornecida pelas barbatanas ajuda a maximizar a eficiência de recuperação de calor.

5Indústrias de processamento: A179 Tubos finos são utilizados em várias indústrias de processamento, tais como química, petroquímica,e indústrias farmacêuticas, onde uma transferência de calor eficiente é crucial para manter condições de processo ideais e qualidade do produto.

Especificações:

Os tubos com nadadeiras de tipo G com ranhuras são combinados com dois materiais diferentes.

Vantagem competitiva:

1. Temos mais de 10.000 metros quadrados de oficina, incluindo 5 máquinas de barbear, capacidade diária de até 3.500 metros.
2. As máquinas de pincelamento de tipo G são projetadas e montadas por nós e podemos oferecer-lhe uma máquina de pincelamento e todos os acessórios etc...
3. O contacto de fabricação dos tubos de barbatanas ranhuradas é concebido para uma temperatura de parede elevada de até 350°C.
