ASME SA213 TP316L Peças para trocadores de calor de tubos de aço inoxidável

ASME SA213 TP316L Peças para trocadores de calor de tubos de aço inoxidável

Processo de fabrico de feixes de tubos de trocadores de calor:


1. Preparação do material: selecione o material certo para a produção. Os materiais de feixe de tubo comumente utilizados são aço inoxidável, liga de cobre, etc.,De acordo com as condições de trabalho e propriedades do fluido para escolher o material adequado.
2. Processamento de tubo feixe: De acordo com os requisitos de projeto, o tubo será cortado no tamanho necessário do segmento do tubo.
As secções de tubos são ligadas em feixes por meio de extensões, etc.
Soldadura do tubo do pé para leste: todas as partes do feixe de tubos são soldadas.O processo de soldadura deve ser efectuado de acordo com as especificações do processo de soldadura correspondentes para assegurar a profundidade e a largura da soldadura..
4Tratamento de limpeza: o feixe de tubos soldados é limpo para remover a escória de solda e outras impurezas geradas durante o processo de solda.É também necessário evitar a corrosão e poeira dentro do feixe de tubo.
5Testes e inspecções: ensaio não destrutivo do pacote para assegurar que a qualidade do pacote cumpre os requisitos.
Os métodos de detecção comumente utilizados incluem raios-X, ultrassônicos e assim por diante.
6Tratamento de superfície: tratamento anticorrosivo da superfície exterior do feixe de tubos.
7- Embalagem e transporte: embalagem e transporte do pacote de tubos concluído para evitar o seu transporte
- Está danificado.


Processo de instalação do conjunto de tubos do trocador de calor:


1Preparação antes da instalação: verificar o conjunto de tubos do trocador de calor e o equipamento relacionado para garantir que não há danos ou afrouxamento.
2. Posicionamento da instalação: De acordo com os requisitos de projeto e a situação de construção real, determinar a instalação de tubos de trocador de calor
Localização e direcção Assegurar a precisão da instalação através da medição e da marcação.
3. Amostra de instalação: instalar o quadro de apoio e o dispositivo de apoio na posição de instalação do conjunto de tubos do trocador de calor para assegurar a estabilidade e o equilíbrio do conjunto de tubos.
4. Conectar o gasoduto: de acordo com os requisitos de projeto, conectar o gasoduto de importação e exportação e a válvula correspondente. Selecionar métodos de ligação adequados, tais como soldagem, roscas, etc.
5. Instalação do feixe de tubo: Localizar o feixe de tubo feito para a estrutura de suporte e prestar atenção para manter o nível do feixe de tubo
E perpendicularidade, fixa o feixe do tubo à estrutura de apoio usando ferramentas apropriadas.
6. Conexão de tubulação: de acordo com os requisitos de projeto, a tubulação é conectada para garantir que a conexão seja apertada e selada. A conexão de tubulação é segura apertando os parafusos.
7. Teste de inspecção: Após a instalação, verificar e testar o feixe do tubo do trocador de calor.testar a capacidade de suporte e a resistência à corrosão do feixe de tubos.
8- medidas de protecção: após a conclusão da instalação, o conjunto de tubos do trocador de calor é protegido.para proteger o conjunto de tubos da influência do ambiente externo.

Entre os testes de qualidade que realizamos estão:

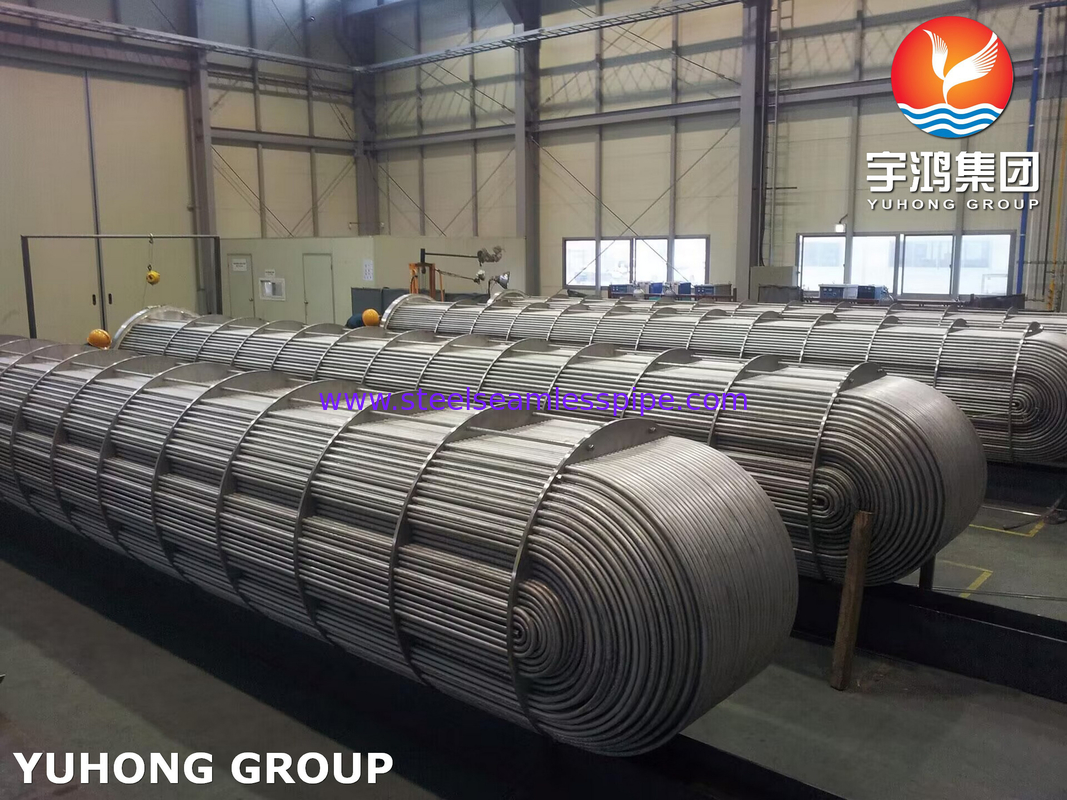

Cambio de calor de tubo em U

Uma espécie de trocador de calor de casca e tubo, que pertence a equipamentos petroquímicos, é composto por componentes principais, tais como caixa de tubo, casca e feixe de tubo,e é chamado porque seu tubo de troca de calor é em forma de UO trocador de calor de tubo em forma de U tem apenas uma placa de tubo e as duas extremidades do tubo estão fixadas na mesma placa de tubo.

A característica deste tipo de trocador de calor é que o feixe de tubo pode ser livremente telescopado,e a tensão térmica não será causada pela diferença de temperatura entre o tubo e a casca, e o desempenho de compensação térmica é bom; O comprimento do tubo é o dobro, a taxa de fluxo é longa, a taxa de fluxo é alta, o desempenho de transferência de calor é bom;O feixe de tubo pode ser retirado da conchaNo entanto, a limpeza do tubo é inconveniente, o tubo na parte central do feixe de tubo é difícil de substituir,e porque o raio de curvatura do tubo mais interno não pode ser muito pequeno, o tubo de distribuição no centro da placa do tubo não é compacto, de modo que o número de tubos não pode ser muito, e há uma lacuna na parte central do feixe do tubo,de modo que o fluxo de concha é fácil de curto-circuito e afetar a transferência de calor conchaAlém disso, a fim de compensar o afinamento da parede do tubo após a dobra, a parte do tubo reto precisa de usar um tubo com uma parede mais espessa.apenas adequado para a diferença de temperatura da parede da concha é grande, ou o meio de concha fácil de escalar e o meio de tubo limpo e não fácil de escalar, alta temperatura, alta pressão, situação corrosiva.
