| Lugar de origem: | China |
| Marca: | YUHONG |
| Certificação: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Número do modelo: | Aço carbono Tubesheet de ASTM A516 GR.70N |
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Detalhes da embalagem: | Caixa/pálete de madeira da dobra |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | L/C, T/T |
| Nome do produto: | Tubesheet | Padrão: | ASTM A516, ASME SA516 |
|---|---|---|---|
| Materiais: | Ligue de aço, de aço inoxidável, aço carbono, aço de cobre | Tamanho: | pode o costume, como exigências de tiragem do comprador |
| Forma: | Frigorífico | Não.: | 100% PT, UT, PMI |
| Aplicação: | Trocador de calor tubular, caldeira, recipiente sob pressão, turbina de vapor, grande ar condicionad | ||
| luz alta: | Folhas de tubos de aço carbono ASTM A516 Gr.70N, peças de trocadores de calor forjadas | ||

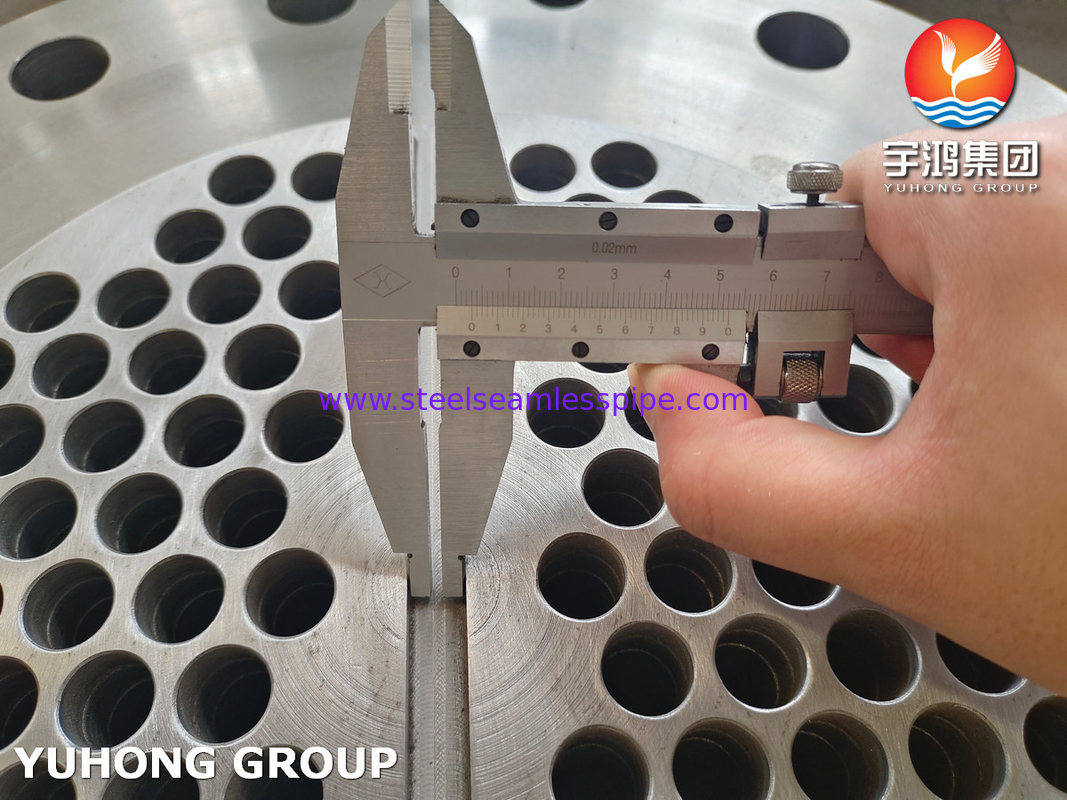

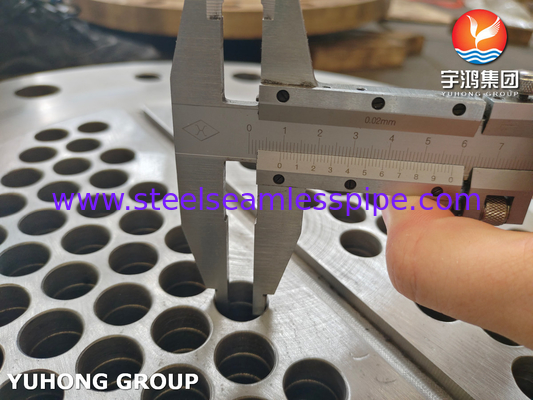

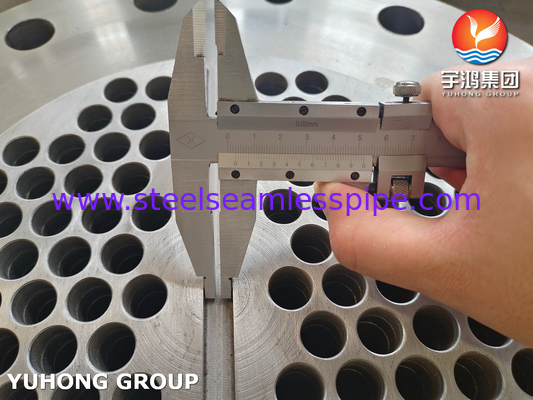

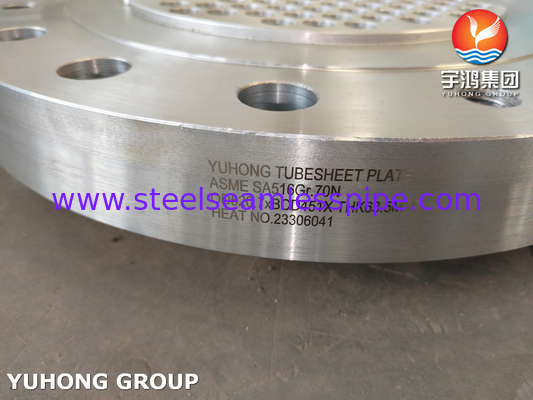

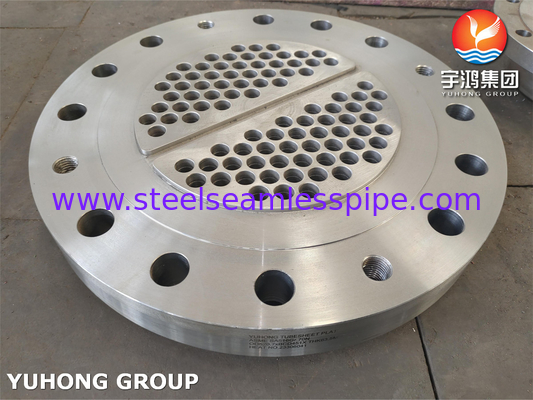

ASTM A516 GR.70N Partes de trocadores de calor de tubos de chapa forjada de aço carbono
Uma folha de tubo é uma placa que é usada para suportar e selar os tubos em um trocador de calor ou uma caldeira.Prevenção de fugas ou mistura dos fluidosA folha de tubo é tipicamente feita de um material que é compatível com os tubos e as condições de funcionamento.
Quando se refere a uma folha de tubo ASTM A516 GR.70N, significa que a folha de tubo é feita de aço ASTM A516 Grau 70N. Este grau de aço é conhecido pela sua alta resistência, boa soldabilidade,e excelente resistência ao corteÉ comumente utilizado na fabricação de folhas de tubos para trocadores de calor, caldeiras e outros vasos de pressão.O uso de ASTM A516 Grau 70N para uma folha de tubo garante que ela possa suportar as condições de pressão e temperatura necessárias sem falhas, assegurando a segurança e a eficiência do trocador de calor ou da caldeira.
ASME SA516 grau 60 / ASME SA516 grau 70 - Requisitos químicos
| Elementos | Composição em % | ||||
| Grau 55 [Classe 380] |
Grau 60 [Classe 415] |
Grau 65 [Classe 450] |
Grau 70 [Classe 485] |
||
| Carbono, máximo a, b: | |||||
| 12,5 mm e menos | 0.18 | 0.21 | 0.24 | 0.27 | |
| De largura superior a 1 mm, mas não superior a 2 mm | 0.20 | 0.23 | 0.26 | 0.28 | |
| De largura superior a 2 a 4 polegadas, incl. | 0.22 | 0.28 | 0.25 | 0.30 | |
| De largura superior a 4 a 8 mm, incl. | 0.24 | 0.27 | 0.29 | 0.31 | |
| Mais de 200 mm. | 0.26 | 0.27 | 0.29 | 0.31 | |
| Manganês, b: | |||||
| 12,5 mm e menos | |||||
| Análise de calor | 0.60 ¢ 0.90 | 00,60 ‰ 0,90 c | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Análise do produto | 0.55-0.98 | 00,55 ‰ 0,98 c | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Mais de 30 cm. | |||||
| Análise de calor | 0.60 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Análise do produto | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Fósforo, no máximo a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Enxofre, no máximo a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Silício | |||||
| Análise de calor | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | 0.15 ¢ 0.40 | |
| Análise do produto | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | |
| a Aplica-se tanto às análises térmicas como às análises dos produtos. b Para cada redução de 0,01 ponto percentual abaixo do limite máximo especificado para o carbono, é permitido um aumento de 0,06 ponto percentual acima do limite máximo especificado para o manganês, até um máximo de 1.50% por análise térmica e 1,60 % por análise de produto. c As placas de grau 60 de espessura inferior ou igual a 12,5 mm podem conter 0,851,20% de manganês na análise térmica e 0,791,30% de manganês na análise do produto. |
|||||
ASME SA516 Grau 60 / ASME SA516 Grau 70 - Requisitos de tração
| ASTM A516 | Grau 55 [381] |
Grau 60 [415] |
Grau 65 [450] |
Grau 70 [485] |
| Resistência à tração, ksi [MPa] | 55 ¢75 [380 ¢515] | 60?? 80 [415?? 550] | 65 ¢85 [450 ¢585] | 70 ¢90 [485 ¢620] |
| Resistência ao rendimento, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| Prolongamento em 200 mm, min, % b | 23 | 21 | 19 | 17 |
| Prolongamento em 50 mm, min, % b | 27 | 25 | 23 | 21 |
| a Determinado pelo método de deslocamento de 0,2%, ou pelo método de subcarga de extensão de 0,5%. b Ver especificação A20/A20M para o ajuste do alongamento. |
||||
Especificações e normas equivalentes da ASME SA516 Grau 60 / ASME SA516 Grau 70
| Padrão | A norma ASME SA516 grau 60 | A norma ASME SA516 grau 70 |
| ASME | ASTM A516 Grau 60 | ASTM A516 Grau 70 |
| Padrão DIN | DIN 17155 II | - |
| Padrão britânico | BS1501-161-430A | BS1501-224-490A/B |
| Norma europeia | EN10028 P265GH | EN10028 P355GH |
|
Tipo de materiais |
Requisitos técnicos de acordo com: |
|
Aço inoxidável duplex |
A norma ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
Aço inoxidável |
A norma ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
Aço carbono |
A norma ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2 |
|
Aço ligado |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
Titânio |
As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável.1Gr.2Gr.5Gr.7Gr.12Gr.16 |
|
Cobre Níquel |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
De cobre, de cobre ou de cobre |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
Alcoóis de níquel |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
Ligação 20 |
ASTM/ASME SB472 UNS 8020 |
|
Hastelloy |
ASTM/ASME SB564, UNS10276 (C 276) |
|
Materiais revestidos |
ASTM/ASME SB898, SB263, SB264 ou superior |
|
Titânio-aço, níquel-aço, titânio-cobre, |
A utilização de folhas de tubos inclui:
Suporte de tubos: a função principal de uma folha de tubos é fornecer suporte estrutural aos tubos dentro de um trocador de calor ou de uma caldeira.assegurar que estão seguramente no local.
Separação de fluidos: as folhas dos tubos também atuam como uma barreira entre os diferentes fluxos de fluidos dentro de um trocador de calor.maximizando assim a eficiência da transferência de calor.
Alinhamento dos tubos: as folhas de tubos desempenham um papel crucial na manutenção do bom alinhamento dos tubos.que promove uma transferência de calor e fluxo de fluidos eficientes.
Transferência de calor: o projeto da folha de tubo influencia diretamente as capacidades de transferência de calor de um trocador de calor ou de uma caldeira.a folha de tubo pode melhorar a transferência de energia térmica entre os fluxos de fluido.
Resistência à corrosão: As folhas de tubos são muitas vezes feitas de materiais resistentes à corrosão, especialmente em aplicações onde os fluidos que estão sendo processados são corrosivos.Isto ajuda a prolongar a vida útil do trocador de calor ou caldeira, reduzindo o risco de vazamentos ou falhas de tubos devido à corrosão.
Prevenção de vazamento: Uma folha de tubo fornece uma junção segura entre os tubos e a folha de tubo.,Garantir o funcionamento seguro e eficiente do sistema.
