Lugar de origem: | China |
Marca: | YUHONG |
Certificação: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número do modelo: | Tubo de aleta de aço inoxidável de ASTM A312 TP347 |
Quantidade de ordem mínima: | 500kgs |
---|---|
Detalhes da embalagem: | pacote Dobra-de madeira do caso de /Iron do caso com tampão plástico |
Tempo de entrega: | 7days |
Termos de pagamento: | L/C, T/T |
Nome do produto: | Tubo Finned serrilhado | Materical: | Alguma combinação material que puder ser arco soldado |
---|---|---|---|
Processo da solda: | GMAW | tamanho do tubo: | ″ 1,00 a diâmetro externo de 12,75 ″ |
Altura da aleta: | 0,375 ″ 1,25 ao ″ | Passo da aleta: | 1 a 7 aletas pela polegada |
Espessura da aleta: | 20ga (.035 ″) a 16ga (.060 ″) | Largura do segmento da aleta: | 5/32 de ″ ou 5/16 de ″ |
Aplicação: | Permutador de calor, caldeira, tratamento do gás natural, etc. | ||
Luz alta: | tubo finned expulso, tubo de aleta do permutador de calor |

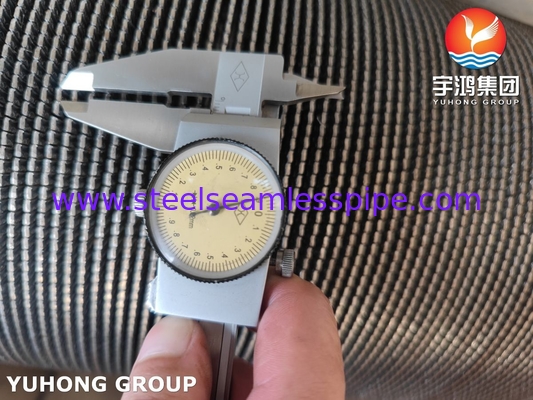

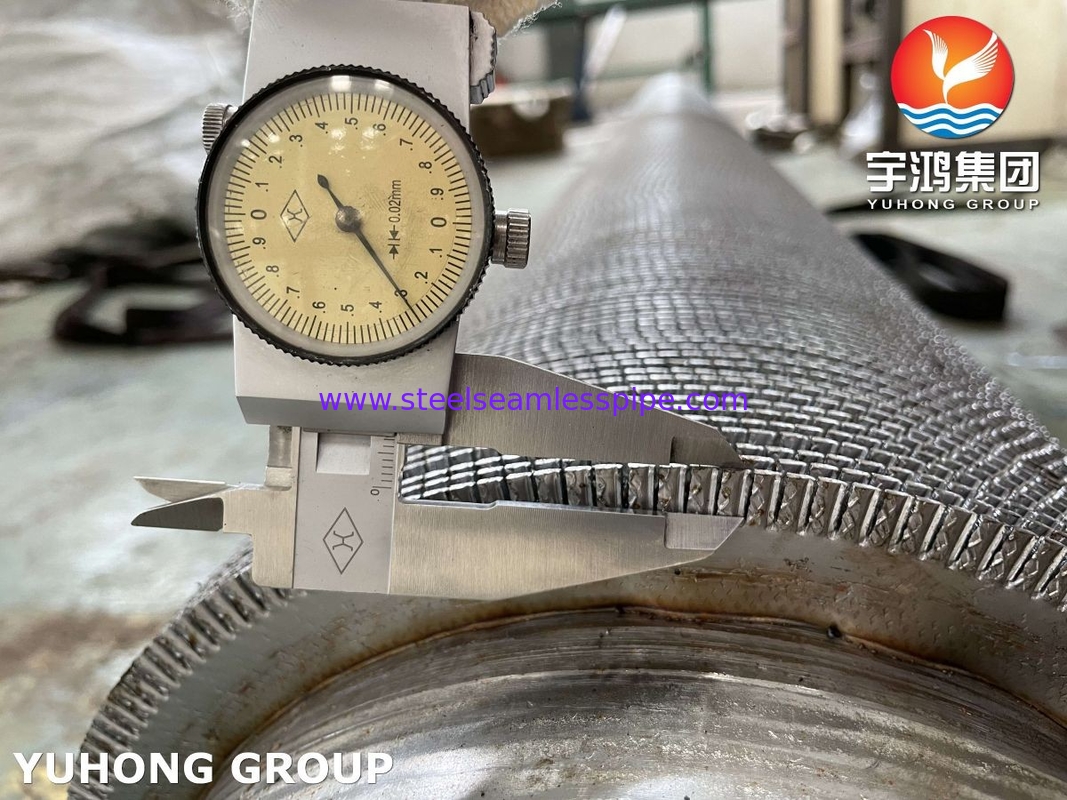

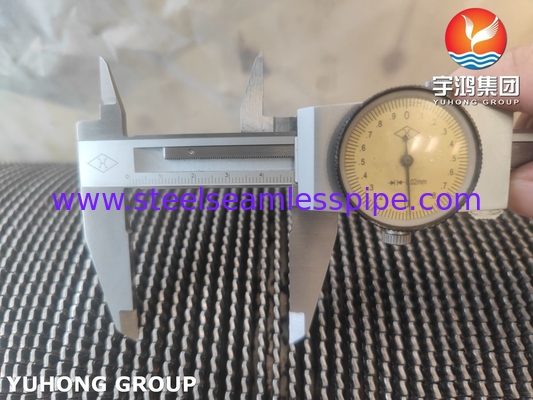

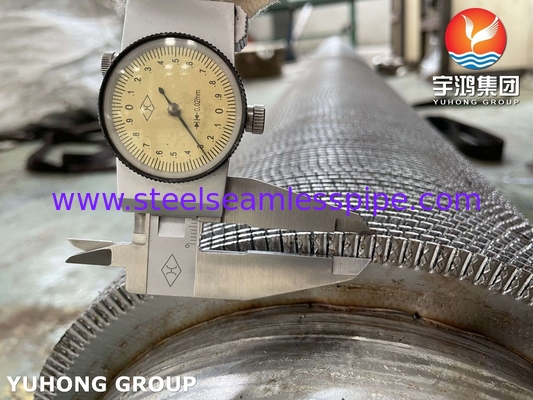

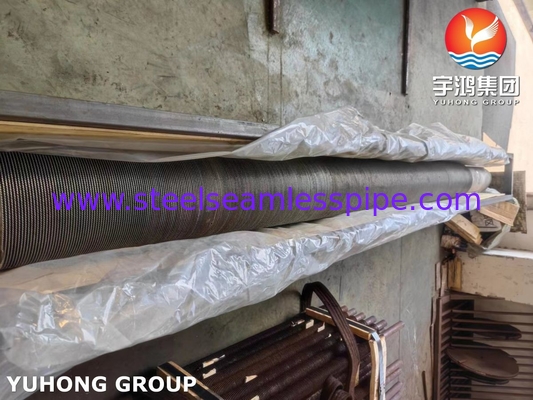

ASTM A312 TP347 SS serrilhou o tubo de aleta do tubo Finned HFW para o preaquecedor da caldeira do permutador de calor
Os tubos finned serrilhados, igualmente conhecidos como os tubos de aleta de HFW (de alta frequência soldado), são os tubos do permutador de calor que serrilharam/aletas rippled na superfície exterior. Estas aletas aumentam a eficiência da transferência térmica do tubo criando a turbulência no fluxo fluido, que promove a melhor transferência térmica da parede do tubo ao meio circunvizinho.
Os tubos de aleta de HFW são fabricados usando um processo de alta frequência da soldadura de resistência elétrica. Este processo envolve formar e soldar as aletas na superfície do tubo usando uma corrente elétrica. A forma serrilhada das aletas fornece uma área de superfície maior para a inversão térmica e melhora o desempenho da transferência térmica total.
Alguns materiais de uso geral para os tubos finned serrilhados incluem:
Aço carbono: O aço carbono é um material amplamente utilizado devido a seu custo de grande resistência e baixo. Oferece a boa resistência à corrosão e pode suportar altas temperaturas.
De aço inoxidável: De aço inoxidável é escolhido frequentemente para suas propriedades de resistência excelentes da corrosão. É apropriado para as aplicações onde o tubo é exposto aos ambientes ou às altas temperaturas corrosivas.
Ligas de cobre e de cobre: As ligas de cobre e de cobre tais como o bronze são preferidas para suas condutibilidade térmica e resistência altas à corrosão. Estes materiais são de uso geral nos permutadores de calor e nas outras aplicações que exigem a transferência térmica eficiente.
Ligas de alumínio e de alumínio: As ligas de alumínio e de alumínio são de pouco peso e oferecem a boa condutibilidade térmica. São de uso geral nas aplicações que exigem a dissipação de calor, tal como o condicionamento de ar e a refrigeração.
O material específico escolhido para os tubos finned serrilhados depende dos fatores tais como as condições operacionais, as exigências térmicas, e o ambiente circunvizinho. É o melhor consultar com um especialista ou um fabricante para determinar o material o mais apropriado para uma aplicação específica.
Os tubos Finned serrilhados helicoidais soldados de Yuhong Group | |
Processo da solda | GMAW |
Tamanho do tubo/tubulação | ″ 1,00 a diâmetro externo de 12,75 ″ |
Altura da aleta | 0,375 ″ 1,25 ao ″ |
Largura do segmento da aleta | 5/32 de ″ ou 5/16 de ″ |
Espessura da aleta | 20ga (.035 ″) a 16ga (.060 ″) |
Passo da aleta | 1 a 7 aletas pela polegada |
Materiais | Alguma combinação material que puder ser arco soldado |
Comprimento do tubo | Nenhum limite prático |
Que é a diferença entre os tubos finned contínuos soldados e os tubos finned serrilhados soldados?
A diferença principal entre eles está no projeto das aletas.
1. Os tubos finned contínuos soldados têm as aletas que são contínuas e contínuas ao longo do comprimento do tubo. Estas aletas fornecem uma grande área de superfície para a transferência térmica, que pode melhorar a eficiência do permutador de calor. Contudo, as aletas contínuas podem igualmente criar uma gota de alta pressão comparada às aletas serrilhadas.
2. os tubos finned serrilhados soldados têm as aletas que são serrilhadas ou entalhadas ao longo de seu comprimento. Estas serrilhas ajudam a interromper a camada de limite e a melhorar a eficiência da transferência térmica. As aletas serrilhadas podem igualmente fornecer uma gota de mais baixa pressão comparada às aletas contínuas.
Porque os povos escolhem os tubos finned serrilhados?
Transferência térmica aumentada: As serrilhas nas aletas aumentam a área de superfície do tubo, reservando para uma transferência térmica mais eficiente. Isto pode ser particularmente vantajoso nas aplicações onde a inversão térmica precisa de ser maximizada.
Dinâmica de fluidos melhorada: As serrilhas ajudam a interromper o fluxo fluido e a promover a melhor mistura, tendo por resultado a eficiência melhorada da transferência térmica. Isto pode ser benéfico nas aplicações onde há uma baixa velocidade fluida ou para líquidos com propriedades pobres da transferência térmica.
Prevenção da condensação: As aletas serrilhadas ajudam a quebrar acima o fluxo laminar, reduzindo a probabilidade da condensação que forma na superfície do tubo. Isto pode ser importante nas aplicações onde a condensação pode conduzir à corrosão ou a outras edições operacionais.
Sujar reduzido: O perfil serrilhado das aletas pode ajudar a minimizar sujar causado pelo acúmulo da sujeira, da poeira, ou das outras partículas na superfície do tubo. Isto pode conduzir ao desempenho melhorado e a eficiência ao longo do tempo, como necessidades da manutenção e da limpeza é reduzida.
Força estrutural aumentada: As serrilhas fornecem a rigidez e a força adicionais à aleta, fazendo a mais resistente para danificar ou a deformação. Isto pode ser vantajoso nas aplicações com esforços de alta pressão ou mecânicos.
Cotação rápida
Dimensões: o diâmetro exterior (OD) e a espessura de parede dos tubos. Adicionalmente, especifique o comprimento dos tubos exigidos.
Material: Especifique o material exigido para os tubos, tais como o aço carbono, de aço inoxidável, ou toda a outra liga específica.
Especificações da aleta: MaterialState a altura da aleta (ou profundidade da aleta), espessura da aleta, e a densidade das serrilhas exigidas. A altura da aleta refere a distância da raiz à ponta das aletas, quando a espessura da aleta for a espessura real das aletas. A densidade das serrilhas refere o número de pontos serrilhados pelo comprimento de unidade da superfície da aleta.
Quantidade do tubo: Especifique o número de tubos de aleta serrilhados exigidos para sua aplicação.
Aplicações
Os campos comuns da aplicação são:
1. Unidades dos permutadores de calor para centrais elétricas térmico e geotérmica do central elétrica (elétrico, nuclear,);
2. Sistemas corrosivos altos (condensadores, evaporadores, desalinations da água do mar, fertilizando, sistemas da ureia, amônia, gás, ácidos corrosivos);
3. As indústrias do petróleo, as químicas e as petroquímicas;
4. As indústrias da transformação e da refrigeração de produtos alimentares;
5. Tratamento do gás natural;
