Lugar de origem: | China |
Marca: | YUHONG |
Certificação: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número do modelo: | ASME B163 N04400 |
Quantidade de ordem mínima: | 1pc |
---|---|
Preço: | NEGOTIABLE |

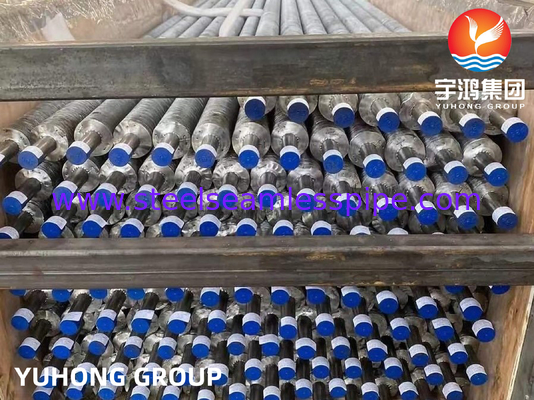

Detalhes da embalagem: | Caixa da dobra/saco de plástico de madeira/tampão plástico |
Tempo de entrega: | 10-75DAYS |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | De acordo com o pedido do cliente |
Tubo baseado: | B163 N04400 Monel 400 | Material da aleta: | Al 1060 do Al 99,5 |
---|---|---|---|
Tipo da aleta: | G-tipo encaixado tubo de aleta | pacote: | Caixa de madeira do ferro com tampão |
Realçar: | Tubo de aleta Al99.5 de alumínio,Tipo tubo de G de aleta encaixado,Tubo Finned do atomizador |

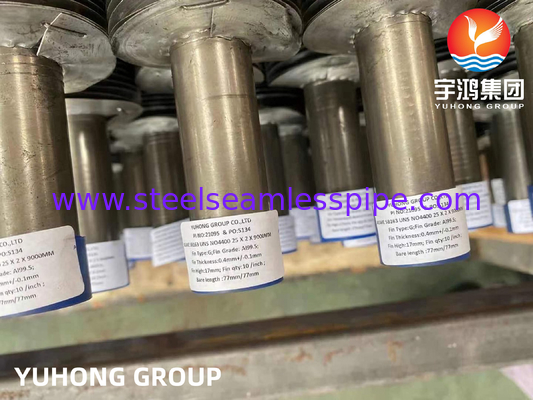

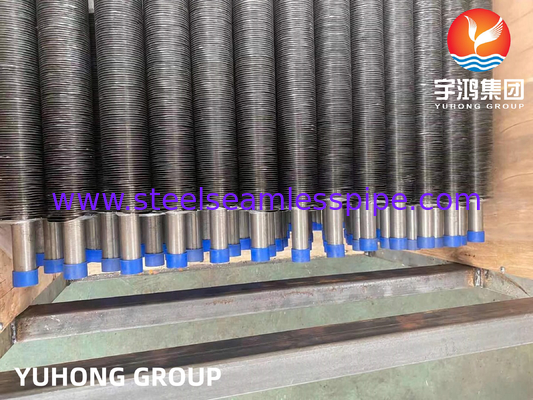

ASME SB163 N04400 Tipo G Tubo de aleta Al99.5 Tubo de aleta embutido para vaporizador
Um tubo de aleta é um tubo que possui pequenas aletas ao redor da superfície externa.Essas aletas atuam como um filtro e um mecanismo para transferir o calor do material dentro do tubo para o espaço externo ou vice-versa.Tubos com aletas são usados em aplicações que requerem uma transferência de calor de um fluido quente para um fluido mais frio através da parede do tubo.A taxa na qual essa transferência de calor ocorre depende de três fatores:
A diferença de temperatura entre os dois fluidos.
O coeficiente de transferência de calor entre cada um dos fluidos e a parede do tubo.
A área de superfície à qual o fluido é exposto.
SB 163 N04400 O tubo ASME SB 163 UNS N04400 à base de níquel é conhecido por sua resistência à água do mar e vapor em altas temperaturas.

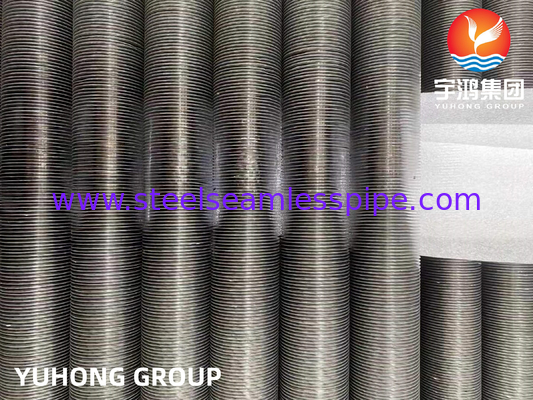

Características do tubo com aletas tipo G:
Nos tubos aletados tipo G, as aletas são preparadas incorporando a tira de metal em uma ranhura.Este último é formado em um tubo de base.Colocando a aleta sobre ela, é feito o preenchimento – resultando em forte fixação das aletas aos tubos de base.Daí surgiu o nome G-Fin Tubes.Os três processos mencionados acima são realizados simultaneamente.A máxima transferência de calor é esperada dos tubos g-fin, já que as aletas estão fortemente presas ao tubo base.
Os tubos aletados tipo G geralmente trabalham em aplicações de alta temperatura (com cerca de 400 graus Celsius).Feitas de cobre, carbono ou alumínio, essas aletas têm comparativamente menos resistência à corrosão atmosférica.Por outro lado, a resistência mecânica é aceitável.Inoxidávelmateriais de aletas de aço e aço carbono também são usados, mas são necessários processamento e usinagem específicos das tiras de aletas de aço.Resfriadores de ar, radiadores, etc, usam os tubos g-fin.
Diâmetro do tubo: 20 mm OD Min a 219 mm OD Max.
Espessura do tubo: Mínimo 2 mm até 16 mm
Material do tubo: aço carbono, aço inoxidável, liga de aço, aço corten, aço duplex, aço super duplex, inconel, níquel alto cromo e incolloy, material CK 20 e alguns outros materiais.
Número de peças
tubo de base: Diâmetro, espessura, comprimento e especificação do material.
Aletas: especificação do material, tipo (sólido ou serrilhado), altura, espessura, espaçamento, comprimento das aletas e seções sem aletas.Detalhes da preparação da solda, se necessário.
Necessário prazo de entrega.
Monel pertence a um grupo de ligas de níquel.É produzido com altas concentrações de cobre e cromo em sua composição química.Esses tubos são projetados para serem suficientes em ambientes induzidos por corrosão.Eles não se dissociam ou se deformam facilmente sob nenhuma temperatura.O SB 163 N04400grau é projetado com resistência superior e excelentes propriedades mecânicas.Eles possuem uma resistência à tração mínima de 550Mpa e uma resistência mínima de escoamento de 240Mpa.Os produtos deste grau podem ser facilmente alongados em 40%.
Monel 400é uma liga de níquel-cobre (cerca de 67% Ni – 23% Cu) que é resistente à água do mar e ao vapor em altas temperaturas, bem como a soluções salinas e cáusticas.A Liga 400 é uma liga de solução sólida que só pode ser endurecida por trabalho a frio.Esta liga de níquel apresenta características como boa resistência à corrosão, boa soldabilidade e alta resistência.Uma baixa taxa de corrosão em salobra ou água do mar de fluxo rápido combinada com excelente resistência à corrosão sob tensão na maioria das águas doces, e sua resistência a uma variedade de condições corrosivas levaram ao seu amplo uso em aplicações marítimas e outras soluções de cloreto não oxidantes.
Nota | C | Mn | Si | S | Cu | Fé | Ni | Cr |
Monel 400 | 0,30 máx. | 2,00 máx. | 0,50 máx. | 0,24 máx. | 28,0-34,0 | 2,50 máx. | 63,00 min | – |
Elemento | Densidade | Ponto de fusão | Resistência à tracção | Força de Rendimento (0,2% Offset) | Alongamento |
Monel 400 | 8,8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000, MPa – 550 | Psi – 35.000, MPa – 240 | 40% |
Propriedades | Métrica | Imperial |
---|---|---|
Densidade | 8,8 gm/cm3 | 0,318 lb/pol3 |
diâmetro externo do tubo |
Espessura da parede do tubo (polegadas) | |||||||
---|---|---|---|---|---|---|---|---|
0,028 | 0,035 | 0,049 | 0,065 | 0,083 | 0,095 | .109 | .120 | |
Pressão de trabalho (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
16/05 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. Plantas de borracha
2. Usinas elétricas
3. Indústrias de petróleo
4. Indústrias químicas
1. Engenharia naval.
2. Equipamentos de processamento químico e de hidrocarbonetos.
3. Tanques de gasolina e água doce.
4. Alambiques de petróleo bruto.
5. Aquecedores de desaeração.
6. Aquecedores de água de alimentação de caldeiras e outros trocadores de calor.
7. Válvulas, bombas, eixos, conexões e fixadores.
8. Permutadores de calor industriais.
9. Solventes clorados.
10. Torres de destilação de petróleo bruto.
