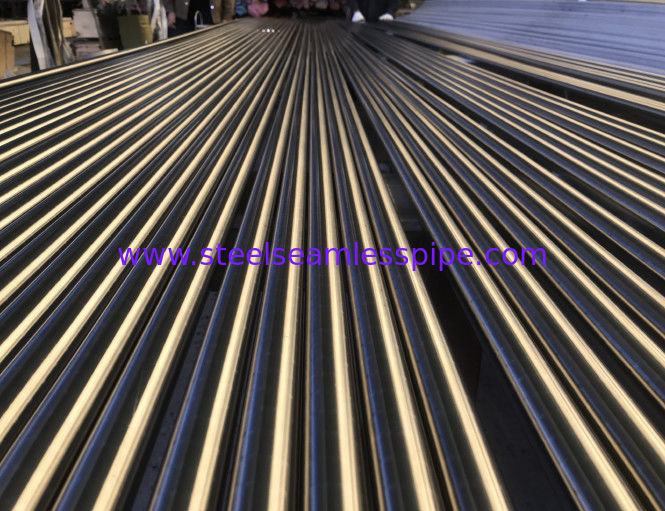

Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400

Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400

  • Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400
  • Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400
  • Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400
  • Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400
Tubos sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400
Detalhes do produto:
Lugar de origem: China
Marca: YUHONG
Certificação: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008.
Número do modelo: ASTM B338/ASME SB338 GR. 5 UNS R56400
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100KGS
Detalhes da embalagem: caso Dobra-de madeira/caixa do ferro
Tempo de entrega: 7 dias
Termos de pagamento: L/C, T/T
Contato
Descrição de produto detalhada
Nome do produto: Tubo da liga do titânio Padrão: ASTM B338/ASME SB388/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862
Material: Titânio da categoria 5 Tipo: Sem emenda/soldado
O.D. SEM EMENDA.: Sem emenda - 1/4" N.B. a 12" N.B. (tamanho furado nominal) O.D. SOLDADO.: Soldado/ERW- 1" N.B. a 16" N.B. (tamanho furado nominal)
W.T.: Programação 10 para programar 160 Comprimento: 5 a 7 medidores, 09 a 13 medidores, único comprimento aleatório, comprimento aleatório dobro e para
EXTREMIDADE: A planície termina/extremidade chanfrada Aplicação: Condensadores, permutadores de calor, etc.
Realçar:

tubo da liga do titânio unsr56400 da categoria 5

,

tubo da liga do titânio do asme sb338

,

tubulação do titânio do astm

Tubos e tubulações sem emenda da liga do titânio da categoria 5 de ASTM B338/ASME SB338/UNS R56400





Que é tubo do titânio da categoria 5?

Um tubo sem emenda da categoria 5 do titânio podia ser fabricado do boleto oco por todo o processo de diminuição frio ou por processo da tiragem fria. Este processo é um que renderá um tubo de alta pressão da GR 5 sem emenda do titânio, desse modo cumprindo as exigências prescritas. Alternativamente, o tubo soldado da categoria 5 do titânio deve ser feita de um plano rolado - produto usando um processo da soldadura de arco automática na liga.





Grade5, UNS R56400, 3,7164, Ti-6Al-4V é a liga a mais amplamente utilizada do titânio de α+β. Tem a força específica excelente, a resistência de corrosão e a dureza excelente da fratura, assim como o bom soldando o processability e a capacidade suportar temperaturas extremas, e pode ser reforçado pelo tratamento térmico. A liga originalmente foi desenvolvida para o mercado aeroespacial e é amplamente utilizada nos componentes estruturais aeroespaciais. Devido a seu muito bom biocompatibility, igualmente reconheceu-se extensamente na indústria médica.





Especificação

Especificação padrão de STM B338-17e1 para os tubos sem emenda e soldados do titânio e da liga do titânio para condensadores e permutadores de calor

Especificação dos tubos da liga do titânio de ASTM B338 ASTM B338/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862
Categorias dos tubos da liga do titânio de ASTM B338 Classifique 1, classifique 2, classifique 3, classifique 5, classifique 7, classifique 8, classifique 9, classifique 11, classifique 12, classifique 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti-6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V-3Cr-3Sn-3Al
Tipo dos tubos da liga do titânio de ASTM B338 Laminado a alta temperatura/estirado a frio/soldado/ERW
Tamanho exterior do diâmetro dos tubos da liga do titânio de ASTM B338 Sem emenda - 1/4" N.B. a 12" N.B. (tamanho furado nominal)
Soldado/ERW- 1" N.B. a 16" N.B. (tamanho furado nominal)
Espessura de parede dos tubos da liga do titânio de ASTM B338 Programação 10 para programar 160
Comprimento dos tubos da liga do titânio de ASTM B338 5 a 7 medidores, 09 a 13 medidores, único comprimento aleatório, comprimento aleatório dobro e para personalizar o tamanho.
Os tubos da liga do titânio de ASTM B338 conduzem extremidades A planície termina/extremidade chanfrada
Condições da entrega dos tubos da liga do titânio de ASTM B338 Como rolado, revestimento estirado a frio, quente, esforço aliviado, recozido, endurecido, moderado
Revestimento dos tubos da liga do titânio de ASTM B338 Electropolish, polonês mecânico, revestimento do cetim, Passivated
Tubos da liga do titânio de ASTM B338 outros testes teste do ardness, teste hidrostática do teste, do Eddy Current, Eddy Current, etc. elástico do teste, aplainar, do teste do alargamento, recozer, o hidrostática do teste, moderada, esforço aliviado.
Dimensão dos tubos da liga do titânio de ASTM B338 Todas as tubulações são fabricadas e inspecionadas/testadas aos padrões relevantes que incluem ASTM e ASME
Serviços de valor acrescentado dos tubos da liga do titânio de ASTM B338 Tire/expansão/fazer à máquina/soprar de areia/soprar de tiro/tratamento térmico
Empacotamento dos tubos da liga do titânio de ASTM B338 Fraco/pacote/pálete de madeira/caixa de madeira/pano plástico envolve/tampão de extremidade plástico/protetor chanfrado
Expedição & transporte dos tubos da liga do titânio de ASTM B338 Por estrada - caminhão/trem, pelo mar - Ruptura-volume convencional embarcação/FCL (carga completa do recipiente)/LCL (menos) da carga do recipiente/20 pés de recipiente/40 pés de recipiente/45 pés de recipiente/recipiente alto do cubo/recipiente superior aberto, pelo ar - passageiro e aviões de carga civis do cargueiro
Certificado de teste material dos tubos da liga do titânio de ASTM B338 O fabricante Test Certificate As por EN10204 3,1, certificado de 3,2/análise laboratorial de NABL aprovou o laboratório. /Sob a agência da inspeção do terceiro como GV, TUV, DNV, LLOYDS, ABS etc.




Composição quimica

Elemento Composição quimica %
Categoria 1 Categoria 2 Categoria 3 Categoria 5 Categoria 7 Categoria 9 Categoria 11 Categoria 12 Categoria 23
Nitrogênio, máximo 0,03 0,03 0,05 0,05 0,03 0,03 0,03 0,03 0,03
Carbono, máximo 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08
Hidrogênio, máximo 0,015 0,015 0,015 0,015 0,015 0,015 0,015 0,015 0,0125
Ferro, máximo 0,20 0,30 0,30 0,40 0,30 0,25 0,20 0,30 0,25
Oxigênio, máximo 0,18 0,25 0,35 0,20 0,25 0,15 0,18 0,25 0,13
Alumínio 5.5-6.75 2.5-3.5 5.5-6.5
Vanádio 3.5-4.5 2.0-3.0 3.5-4.5
Lata
Rutênio
Paládio 0.12-0.25 0.12-0.25
Molibdênio 0.2-0.4
Cromo
Níquel 0.6-0.9
Nióbio
Ziconium
Silicone
Resíduos, máximos cada um 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1
Resíduos, total máximo 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4
Titânio equilíbrio equilíbrio equilíbrio equilíbrio equilíbrio equilíbrio equilíbrio equilíbrio equilíbrio




Propriedades mecânicas

Resistência à tração de ASTM B338 dos tubos do titânio

Categoria Resistência à tração, minuto Força de rendimento (0,2% offsets) Alongamento 2 dentro. ou 50 milímetros
  minuto máximo
Ksi (Mpa) Ksi (Mpa) Ksi (Mpa) minuto % do comprimento do calibre
Categoria 1 35 (240) 25 (170) 45 (310) 24
Categoria 2 50 (345) 40 (275) 65 (450) 20
Categoria 3 65 (450) 55 (380) 80 (550) 18
Categoria 5 130 (895) 120 (828) 10
Categoria 7 50 (345) 40 (275) 65 (450) 20
Categoria 9 90 (620) 70 (483) 45 15
Categoria 11 35 (240) 25 (170) (310) 24
Categoria 12 70 (483) 50 (345) 18
Categoria 23 120 (828) 110 (759) 10




Padrões da tubulação da categoria 5 do titânio ASTM B338/ASME SB338
Tamanho sem emenda do tubo da categoria 5 do titânio 3,35 milímetros OD a 101,6 milímetros OD
Tamanho soldado do tubo da categoria 5 do titânio 6,35 milímetros OD a 152 milímetros OD
GTS da tubulação da categoria 5 da liga do titânio & Bwg GTS 10., GTS 12., GTS 14., GTS 16., GTS 18., GTS 20.
Espessura de parede do tubo da categoria 5 da liga do titânio de ASME SB338 0,020" – 0,220", (espessuras de parede especiais disponíveis)
Si. Comprimento da tubulação da categoria 5 da liga Único tubo aleatório, dobro aleatório, padrão & do corte do comprimento
Revestimento da tubulação da categoria 5 da liga do titânio de ASME SB338 Lustrado, AP (recozido & conservado), VAGABUNDOS (brilhantes & recozidos), MF
Formulário Curvatura de ‘U’, cavidade, hidráulico, LSAW, caldeira, tubo reto, bobina do tubo, redondo, retangular, quadrado etc.
Tipos de tubulação do titânio UNS R56400 Sem emenda, ERW, EFW, tubo/tubulação soldados, fabricados
Extremidade do tubo do titânio UNS R56400 Extremidade lisa, extremidade chanfrada, tubo pisado
Marcação Toda a tubulação da GR 5 do titânio de ASTM B338 é marcada como segue: Padrão, categoria, OD, espessura, comprimento, no. do calor (ou de acordo com o pedido do cliente.)
Aplicação & usos do tubo da categoria 5 do titânio Tubo de óleo, tubo do gás, tubo fluido, tubo de caldeira, tubo do permutador de calor,
Serviço de valor acrescentado Tração & expansão conforme o tamanho & comprimento exigido, (eletro &) etc. recozido & conservado comercial polonês da dobra, fazer à máquina.
Especialize-se dentro Tubo capilar da GR 5 do titânio de ASTM B338 & o outro Odd Size
Permutador de calor da liga da GR 5 & tubo do condensador
Certificado de teste Fabricante Test Certificate
Certificado de análise laboratorial do governo. Laboratório aprovado.
Sob a inspeção do terceiro




Nós podemos igualmente cortar, linha, e sulco GR. Tubo de 5 ligas para encontrar suas especificações. ANSI/ASME B36.10 da dimensão do tubo da categoria 5 do titânio, B36.19, B2.1





O titânio é um metal estrutural importante desenvolvido nos anos 50, que amplamente utilizado em vários campos devido a sua resistência de corrosão de grande resistência, boa, e a resistência térmica de calor elevado. A primeira liga prática do titânio é a liga de Ti-6Al-4V que se tornou com sucesso em 1954. Devido a seus resistência térmica, força, plasticidade, dureza, formabilidade, capacidade de soldadura, resistência de corrosão e biocompatibility. Transformou-se a liga da capitânia na indústria da liga do titânio, e a quantidade desta liga usada esclareceu 75% a 85% de todas as ligas do titânio. Muitas outras ligas do titânio podem ser consideradas como alterações da liga de Ti-6Al-4V.





Aplicações

  • Os tubos da liga do titânio são usados nas seguintes aplicações: -
  • Sistemas da cloração
  • Purificadores de gás do conduto
  • Forros da canalização e da pilha da tomada para centrais elétricas, plantas do descorante da polpa e do papel, purificadores do dióxido de enxofre, e folha de prova da solda de metais menos resistentes à corrosão
  • Produção de ácido e sistemas de conservação em vinagre
  • As indústrias farmacêuticas usam os encaixes e a tubulação da liga para evitar a contaminação causada por falhas relativas corrosão
  • Fabricação do celofane
  • Sistemas da cloração
  • Produção do inseticida
  • Sistemas do purificador da incineração
  • Indústria de processo químico no equipamento como os purificadores de gás do conduto, os sistemas da cloração, os purificadores do dióxido de enxofre, sistemas das plantas, da conservação em vinagre do descorante da polpa e do papel, e o combustível nuclear reprocessing
  • Processamento das águas residuais
  • Forros da pilha do controle de poluição, canais, amortecedores, purificadores, reheaters do pilha-gás, fãs e alojamentos do fã
  • Sistemas da dessulfuração de gás de conduto
  • Componentes de processamento químicos como permutadores de calor, embarcações da reação, evaporadores, e encanamento de transferência
  • Poços de gás ácidos
  • Produção da polpa e do papel
  • Desperdice o tratamento
  • Equipamento farmacêutica e de produtos alimentares da transformação
