TitânioCategoria 1 - UNS R50250, categoria 2 - UNS R50400, categoria 5 - UNS R56400 Categoria 7 - UNS R52400, categoria 9 - UNS R56320, categoria 12 - UNS R53400

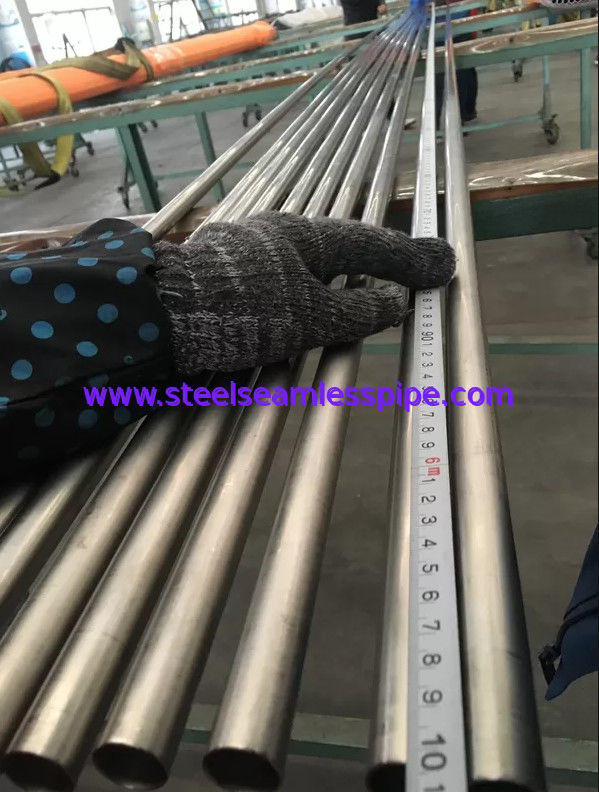

Tubulação sem emenda do titânio Tubulação sem emenda do titânio Barra redonda do titânio Placa/folha do titânio Encaixes sem emenda & soldados do titânio da Extremidade-solda Forjamentos da especialidade do titânio
As ligas oferecem agora uma grande variedade de produtos nos materiais do titânio que incluem a tubulação, tubulação sem emenda e soldada, encaixes da solda de extremidade, flanges, barra de círculo e produtos do titânio da placa:
Titânio Comercialmente puro & ligado
|
Tubulação Sem emenda |
1/16” - 1 1/2” OD |
0,016" - 0,125" PESO |
3 milímetros - 40 milímetros OD |
0,5 milímetros - 3,0 milímetros de PESO |
Tubulação Soldado |
1/2” - 4" OD |
0,028" - 0,250" PESO |
12 milímetros - 100 milímetros OD |
1,0 milímetros - 6,0 milímetros de PESO |
Tubulação Sem emenda & soldado |
1/2” - 36" |
Sch 10S com Sch 40S |
Encaixes da solda de extremidade Sem emenda & soldado |
1/2” - 36" |
Sch 10S com Sch 40S |
Flanges WN & cego |
1/2” - 36" |
Sch 10S com Sch 40S 150 libras |
Barra redonda |
1/2” - 12" |
Placa |
1/8" - 1" densamente |
Devido a seus força inaudita, luminosidade, mercado estável e abundante e características não corrosivas, titânio emergiram como o metal da escolha para o espaço aéreo, a produção energética e o transporte, a indústria e médico, lazer e produtos de consumo, notavelmente clubes de golfe e quadros da bicicleta. Além disso, devido a suas força e luminosidade, titânio está sendo testado atualmente na indústria de automóvel, que encontrou que o uso do titânio para bielas e as peças moventes conduziu à eficácia do combustível significativa. BENEFÍCIOS DO TITÂNIO
- De grande resistência,
- Resistência alta à picada, resistência de corrosão da fenda.
- Resistência alta ao rachamento de corrosão de esforço, à fadiga de corrosão e à erosão,
- Dobra fria para curvaturas tranquilas complexas sem encaixes ou flanges
- De grande resistência à relação de peso,
- Possibilidades de salvamento do peso
- Baixo módulo, dureza alta da fratura e resistência da fadiga
- Conformidade para bobinar e colocar no fundo do mar
- Capacidade para suportar carga quente/seca e fria/molhada do gás ácido
- Resistência excelente à ação corrosiva e erosiva do vapor e da salmoura ácidos de alta temperatura
- Boas funcionalidade e capacidade de soldadura
APLICAÇÕES DO TITÂNIO
- O espaço aéreo
- Material da escolha em plantas de dessanilização,
- Condensadores do vapor
- Polpa e plantas de papel (facilidades do descoramento do clorato)
- Equipamento e encanamento de processo
- Plantas da dessulfuração de gás de conduto
- Sistema das eliminações para o desperdício orgânico persistente ou perigoso
- Sistemas de gestão do Seawater,
- Indústrias de processo que seguram as soluções que contêm cloretos,
- Flanges, encaixes, válvulas, permutadores de calor, montantes e encanamentos
- Esportes, material de construção, indústria médica e acessórios.
Categoria 1 de UNS R50250 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
|
|
|
|
0,10 máximo |
0,20 máximo |
0,015 máximo |
0,03 máximo |
0,18 máximo |
permanecer |
|
|
|
|
Categoria 2 de UNS R50400 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
|
|
|
|
0,10 máximo |
0,30 máximo |
0,015 máximo |
0,03 máximo |
0,25 máximo |
permanecer |
|
|
|
|
Categoria 3 de UNS R50550 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
0,10 máximo |
0,30 máximo |
0,015 máximo |
0,05 máximo |
0,35 máximo |
permanecer |
O outro cada um 0,1 máximo, 0,4 total máximo |
Categoria 4 de UNS R50700 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
0,10 máximo |
0,50 máximo |
0,015 máximo |
0,05 máximo |
0,40 máximo |
permanecer |
O outro cada um 0,1 máximo, 0,4 total máximo |
Categoria 5 de UNS R56400 |
De alumínio |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Vanádio |
Titânio |
|
|
5.5 - 6,75 |
0,10 máximo |
0,40 máximo |
0,015 máximo |
0,05 máximo |
0,20 máximo |
3.5 - 4,5 |
permanecer |
|
|
Categoria 7 de UNS R52400 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
0,10 máximo |
0,30 máximo |
0,015 máximo |
0,03 máximo |
0,25 máximo |
permanecer |
Outro: Paládio 0.12-0.25 |
Categoria 9 de UNS R56320 |
De alumínio |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Vanádio |
Titânio |
|
|
2.5 - 3,5 |
0,05 máximo |
0,25 máximo |
0,013 máximo |
0,02 máximo |
0,12 máximo |
2.0 - 3,0 |
permanecer |
|
|
Categoria 11 de UNS R52250 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Titânio |
0,10 máximo |
0,20 máximo |
0,015 máximo |
0,03 máximo |
0,18 máximo |
permanecer |
Outro: Paládio 0.12-0.25 |
Categoria 12 de UNS R53400 |
Carbono |
Ferro |
Hidrogênio |
Molibdênio |
Nitrogênio |
Níquel |
Oxigênio |
Titânio |
|
|
0,08 máximo |
0,30 máximo |
0,015 máximo |
0.2 - 0,4 |
0,03 máximo |
0.6 - 0,9 |
0,25 máximo |
permanecer |
|
|
Categoria 16 de UNS R52402 |
Carbono |
Ferro |
Hidrogênio |
Nitrogênio |
Oxigênio |
Paládio |
0,10 máximo |
0,30 máximo |
0,010 máximo |
0,03 máximo |
0,25 máximo |
0.04 - 0,08 |
Outro: resíduos cada um 0,1 máximo, 0,4 total máximo |
Marca registrada |
UNS |
Especificações da indústria do titânio |
Composição quimica |
Min.Tensile (KSI) |
Min.Yield (KSI) |
Dureza |
Módulo de elasticidade |
A relação de Poisson |
Categoria 1 |
UNS R50250 |
AMS AMS-T-81915 ASTM F 67(1), B 265(1), B 338(1), B 348(1), B381 (F-1), B 861(1), B 862(1), B 863(1), F 467(1), F 468(1), F1341 ESPECS. MIL-T-81556 DE MIL. |
C 0,10 máximo Fe 0,20 máximo H 0,015 máximo N 0,03 máximo O 0,18 máximo Permanecer do si |
35 |
25 |
14,9 |
103 GPa |
0.34-0.40 |
Categoria 2 |
UNS R50400 |
AMS 4902, 4941, 4942, AMS-T-9046 ASTM F 67(2), B 265(2), B 337(2), B 338(2), B 348(2), B367 (C-2), B381 (F-2), B 861(2), B 862(2), B 863(2), F 467(2), F 468(2), F1341 MIL. SPECMIL-T-81556 SAE J467 (A40) |
C 0,10 máximo Fe 0,30 máximo H 0,015 máximo N 0,03 máximo O 0,25 máximo Permanecer do si |
50 |
40 |
14,9 |
103 GPa |
0.34-0.10 |
Categoria 5 |
UNS R56400 |
AMS 4905, 4911, 4920, 4928, 4930, 4931, 4932, 4934, 4935, 4954, 4963, 4965, 4967, 4993, AMS-T-9046, AMS-T-81915, AS7460, AS7461 ASTM B 265(5), B 348(5), B367 (C-5), B381 (F-5), B 861(5), B 862(5), B 863(5), F1472 AWS A5.16 (ERTi-5) ESPECS. MIL-T-81556 DE MIL. |
AI 5.5-6.75 máximo C 0,10 máximo Fe 0,40 máximo H 0,015 máximo N 0,05 máximo O 0,20 máximo Permanecer do si V 3.5-4.5 |
130 |
120 |
16,4 |
114 GPa |
0.30-0.33 |
Categoria 7 |
UNS R52400 |
ASTM B 265(7), B 338(7), B348 (F-7), B 861(7), B 862(7), B 863(7), F 467(7), F 468(7) |
C 0,10 máximo Fe 0,30 máximo H 0,015 máximo N 0,03 máximo O 0,25 máximo Permanecer do si O outro paládio 0.12-0.25 |
50 |
40 |
14,9 |
103GPa |
- |
Categoria 9 |
UNS R56320 |
AMS 4943, 4944, 4945, AMS-T-9046 ASME SFA5.16 (ERTi-9) ASTM B 265(9), B 338(9), B 348(9), B 381(9), B 861(9), B 862(9), B 863(9) AWS A5.16 (ERTi-9) |
AI 2.5-3.5 C 0,05 máximo Fe 0,25 máximo H 0,013 máximo N 0,02 máximo O 0,12 máximo Permanecer do si V 2.0-0-3.0 |
90 |
70 |
13,1 |
107GPa |
0,34 |
Categoria 12 |
UNS R53400 |
ASTM B 265(12), B 338(12), B 348(12), B381 (F-12), B 861(12), B 862(12), B 863(12) |
C 0,08 máximo Fe 0,30 máximo H 0,015 máximo Mo 0.2-0.4 N 0,03 máximo Ni 0.6-0.9 O 0,25 máximo Permanecer do si |
70 |
50 |
14,9 |
103GPa |
- |
A maioria das categorias do titânio são do tipo ligado com várias adições por exemplo de alumínio, vanádio, níquel, rutênio, molibdênio, cromo ou zircônio com a finalidade de melhorar e/ou de combinar várias características mecânicas, resistência térmica, condutibilidade, microestrutura, rastejamento, ductilidade, resistência de corrosão, etc. Benefícios do titânio
De grande resistência, Resistência alta à picada, resistência de corrosão da fenda, Resistência alta ao rachamento de corrosão de esforço, à fadiga de corrosão e à erosão, Dobra fria para curvaturas tranquilas complexas sem encaixes ou flanges, De grande resistência à relação de peso. Possibilidades de salvamento do peso, Baixo módulo, dureza alta da fratura e resistência da fadiga, Conformidade para bobinar e colocar no fundo do mar, Capacidade para suportar carga quente/seca e fria/molhada do gás ácido, Resistência excelente à ação corrosiva e erosiva do vapor e da salmoura ácidos de alta temperatura, Boas funcionalidade e capacidade de soldadura. Composição quimica do titânio
O paládio (paládio) e o rutênio (Ru), o níquel (Ni) e o molibdênio (Mo) são os elementos que podem ser adicionados aos tipos puros do titânio a fim obter particularmente uma melhoria significativa da resistência de corrosão levemente em reduzir os ambientes onde o titânio de outra maneira pôde enfrentar alguns problemas devido às insuficientes condições para a formação do filme de óxido protetor necessário na superfície de metal. A formação de um filme de óxido protetor estável e substancialmente inerte na superfície é de outra maneira o segredo atrás da resistência de corrosão extraordinária do titânio.
As propriedades mecânicas do titânio comercialmente puro de fato são controladas “ligando” aos vários níveis de oxigênio e de nitrogênio para obter o nível da força que varia entre aproximadamente MPa 290 e 550. Para uns elementos de liga mais de grande resistência dos níveis, por exemplo Al e V têm que ser adicionados. O si 3AL 2.5V tem uma resistência à tração do MPa do mínimo 620 no MPa recozido da circunstância e do mínimo 860 na condição trabalhada e esforço aliviada tão fria. Todas as categorias do CP-titânio são nominalmente alfa na estrutura, visto que muitas das ligas do titânio têm uma alfa bifásica + beta estrutura. Há igualmente ligas do titânio com as adições de liga altas que têm uma beta estrutura inteira da fase. Quando as ligas alfa não puderem ser calor - tratado para aumentar a força, a adição do cobre 2,5% conduziria a um material que respondesse ao tratamento e ao envelhecimento da solução em uma maneira similar ao alumínio-cobre. Densidade do titânio
O titânio é mais então 46% mais levemente do que de aço. Para a análise comparativa, o alumínio é aproximadamente 0,12 libras/cu.in, o aço é aproximadamente 0,29 libras/cu.in, e o titânio é aproximadamente 0,16 libras/cu.in. Resistência de corrosão do titânio
A resistência de corrosão proeminente do titânio é devido à formação de um filme de óxido firmemente aderente em sua superfície. Quando danificado, reformas invisíveis finas desta camada imediatamente, mantendo uma superfície que seja completamente resistente ao ataque corrosivo em água do mar e em todos os ambientes naturais. Este óxido é tão resistente à corrosão que os componentes do titânio olham frequentemente brandnew mesmo depois anos de serviço.
|
