Tubos ondulados de aço inoxidável para os permutadores de calor TP304/TP304L TP316/TP316L 19.05X2.11MM
Detalhe rápido:
| Baixa capacidade de produção geral dos tubos de aleta |
Especificações dos baixos tubos de aleta (aletas de ‘N’) |
Facilidade de Finning: 10 máquinas finning;
Capacidade diária até 3000 medidores; |
Tubo OD: 12,7 mm~25.4mm
Comprimento do tubo: 18 medidores máximo.
Altura da aleta: 1,2 milímetros ~2.77mm
Espessura da aleta: aproximado. 0.3mm
Passo da aleta: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI |
Descrição:
Processo de manufatura: As aletas são desenroladas da parede exterior dos tubos lisos por um rolo da passagem. Os tubos e as aletas estão no mesmo tubo da parte. Nós chamamo-lo tipo da aleta de “N”.
Materiais do tubo:
ASTM A213/A213M: Caldeira sem emenda do Liga-aço, Superheater, e tubos Ferritic & austeníticos do permutador de calor
ASTM A312/A312M: Tubulações de aço inoxidável austeníticas trabalhadas sem emenda, soldadas, e pesadamente frias
ASTM A269/A269M: Tubulação de aço inoxidável austenítica sem emenda e soldada para o serviço geral
Escala da entrega dos baixos tubos de aleta
Nós podemos fornecer os baixos tubos de aleta integrais as diferenças un-finned da seção (5mm mínimos) no meio do tubo OU da curvatura de núcleo com raio de curvatura projetado.
Teste da qualidade:

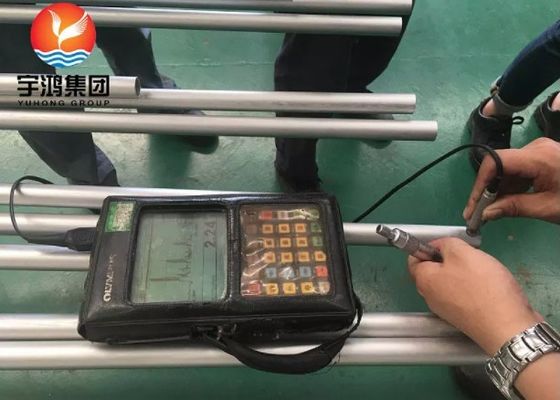

A baixa qualidade integral do tubo de aleta é assegurada por testes hidrostáticas ou pneumáticos, por testes da corrente de redemoinho & por testes de MARCO a fim verificar especificações do projeto.
Aceitação Ceritia:
WOLVERINE/HPT/GEWA-K & GEWA-KS
Condição da entrega:
As extremidades do tubo estão corte quadrado, rebarbas livres, secadas internamente e limpas fundido do ar, revestido externamente com o verniz.
Os dessecativos são postos em cada pacote para o transporte continental.
Aplicações:
Os baixos tubos Finned integrais encontram a preferência nos seguintes setores industriais:
- Sistemas de aquecimento
- Sistemas de ventilação
- Sistemas de controlo da refrigeração e do clima
- Engenharia mecânica
- Fabricação automotivo
- Produtos químicos e tecnologia pertrochemical e do central elétrica
Especificações:
O tubo e as aletas consistem em mesmos tubo e materiais que o aço carbono, os aços da baixo-liga, o bronze de aço inoxidável, de bronze, de cobre, do tanoeiro-níquel do liga, o de alumínio, as ligas de níquel, o titânio etc….
| Tubo liso (milímetros) |
Dimensões Finned da seção (milímetros) |
Relação |
De |
| D×t |
Tp |
dd |
Dr. |
di |
η |
milímetro |
| 19×2 |
0,8 |
18,8 |
17 |
134 |
2,8 |
17,9 |
| 19×2 |
1 |
18,8 |
16,8 |
13,4 |
2,5 |
17,8 |
| 19×2 |
1,25 |
18,8 |
16,6 |
13 |
2,2 |
17,8 |
| 19×2 |
1,5 |
18,8 |
16,6 |
13 |
2 |
17,7 |
| 19×2 |
2 |
18,8 |
16,4 |
13 |
1,7 |
17,5 |
| 25×2.5 |
0,8 |
24,8 |
23 |
18,8 |
2,8 |
23,9 |
| 25×2.5 |
1 |
24,8 |
22,6 |
18,8 |
2,75 |
23,7 |
| 25×2.5 |
1,25 |
24,8 |
22,3 |
18 |
2,5 |
23,6 |
| 25×2.5 |
1,5 |
24,8 |
22,3 |
18 |
2,2 |
23,5 |
| 25×2.5 |
2 |
24,8 |
22 |
18 |
1,8 |
23,4 |
| 25×2.5 |
2,5 |
24,8 |
22 |
18 |
1,6 |
23,3 |
D------Diâmetro externo da seção lisa da extremidade
Dof----Diâmetro de aletas superiores
Dr. -----Diâmetro da raiz da seção finned
Di-----Dentro do diâmetro da seção finned
T------Espessura de parede da seção lisa da extremidade
Tp-----Passo da aleta
De----Diâmetro equivalente do tubo finned
L------Comprimento liso do fim do tubo |
| Envie-nos e-mail por favor para mais informação. |
ASTM A1012: Especificação padrão para os tubos Ferritic, austeníticos e frente e verso sem emenda e soldados do condensador e do permutador de calor do aço de liga com aletas integrais.
ASTM B891: Especificação padrão para os tubos sem emenda e soldados do condensador e do permutador de calor do titânio e da liga do titânio com superfície aumentada para a transferência térmica melhorada.
ASTM B924: Especificação padrão para os tubos sem emenda e soldados do condensador e do permutador de calor da liga de níquel com aletas integrais.
