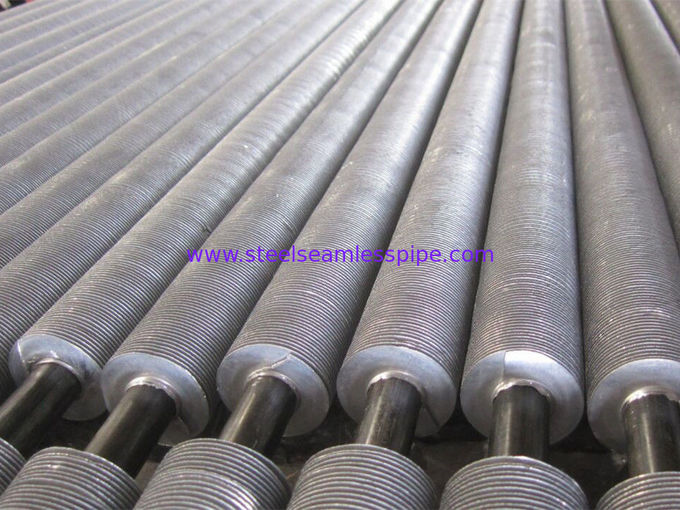

Tubo de aleta soldado alta frequência OD do permutador de calor 1/4" - comprimento de 8" de 9116MM

Tubo de aleta soldado alta frequência OD do permutador de calor 1/4" - comprimento de 8" de 9116MM

    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
  • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length

    Detalhes do produto:

    Lugar de origem: China
    Marca: YUHONG
    Certificação: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Número do modelo: TP304, SUS 304, 1,4301

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000kgs
    Preço: NON
    Detalhes da embalagem: embalagem de madeira da caixa do ferro do caso
    Tempo de entrega: 30 DIAS
    Termos de pagamento: L / C, T / T
    Habilidade da fonte: 500 Toneladas por mês
    Entre em contacto agora
    Descrição de produto detalhada
    OD: 1/4" A 8" TPI: De acordo com exigências do cliente
    nome: tubo de aleta do permutador de calor certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Comprimento: 9116MM padrão: ASTM A312

    SUS 304 do tubo de aleta ASTM do permutador de calor A312 TP304 1,4301 OD 1/4" ~8" COMPRIMENTO 9116MM





    Os tubos Finned contínuos de HFW curtos para a alta frequência soldaram o tubo Finned contínuo espiral helicoidal

    Os tubos Finned helicoidais fornecem o desenhista as soluções altas da eficiência térmica e do design compacto para uma escala inteira dos permutadores de calor onde os gás de conduto limpos são usados. Os tubos finned helicoidais são fabricados no tipo contínuo e serrilhado.



    Os tubos Finned contínuos helicoidais são fabricante helicoidal envolvendo a tira contínua da aleta no tubo. A soldadura de resistência do HF emprega geralmente uma frequência de 400 quilohertz. A ferida da aleta em torno do tubo e da solda contínua. A tira da aleta é ferida espiralmente no tubo e soldada continuamente com um processo bonde de alta frequência ao tubo baixo ao longo da raiz espiral. A tira da aleta guardada sob a tensão e limitada lateralmente como é formada em torno do tubo, desse modo assegurando-se de que a tira esteja no contato vigoroso com a superfície baixa do tubo. Uma solda contínua é aplicada no ponto onde a tira da aleta começa primeiramente a se dobrar em torno do diâmetro do tubo, usando o processo da soldadura de arco do metal do gás.



    Para um tamanho dado do tubo ou da tubulação, a área de superfície desejada de transferência térmica pelo comprimento de unidade do tubo pode ser obtida especificando a altura da aleta, a espessura da aleta e o número apropriados de /or de aletas pelo medidor do comprimento.



    Tubo Finned contínuo de HFW

    Esta configuração de aço soldada do tubo finned pode ser usada para praticamente a aplicação do permutador de calor, e é serida particularmente às aplicações de alta temperatura e de alta pressão. As características importantes desta configuração são ligação eficiente, eficaz da aleta ao tubo sob todas as circunstâncias da temperatura e pressão, e capacidade suportar altas temperaturas do aleta-lado.



    Uma aleta helicoidal contínua é unida ao tubo baixo pela soldadura de resistência elétrica de alta frequência a fim dar uma ligação eficiente e termicamente segura.



    Detalhes técnicos/detalhes tubo da base

    Diâmetro do tubo: um minuto de 20 milímetros OD a um máximo de 219 milímetros OD.

    Espessura do tubo: Mínimo 2 milímetros até 16mm

    Material do tubo: Aço do aço carbono, do aço de aço inoxidável, de liga, do Corten, aço frente e verso, aço frente e verso super, Inconel, níquel alto alto de Chrome & Incolloy, CK 20 materiais e algum outro material.



    Detalhes da aleta

    Espessura das aletas: Min. 0,8 milímetros ao máximo 4 milímetros

    Altura das aletas: Minuto 0,25" (6,35 milímetros) a Max.1.5” (38 milímetros)

    Densidade da aleta: Aletas do minuto 43 pelo medidor ao máximo 287 aletas pelo medidor

    Material: Aço do aço carbono, do aço de aço inoxidável, de liga, do Corten, aço frente e verso e Incolloy.



    Para uma cotação rápida, os PLZ enviam com seguinte exigência:

    Número de partes,

    tubo baixo: Diâmetro, espessura, comprimento e especificação material.

    Aletas: especificação material, tipo (contínuo ou serrilhado), altura, espessura, afastamento, comprimento finned e seções unfinned. Detalhes da preparação da solda se for necessário.

    Período de entrega exigido.



    Palavras-chaves: Tubos de aleta, tubo Finned, tubos Finned helicoidais da tubulação Finned, tubos de aleta contínuos, tubo finned serrilhado, tubos Finned serrilhados helicoidais, Tubos Aletados



    *These são os testes padrões os mais comuns da aleta/tubo. Nós temos mais de 20 combinações diferentes da aleta e do tubo da placa. Contacte-me para mais informação e opções.
    Superfície helicoidal da aleta
    (Tubo OD – altura helicoidal disponível da aleta no tubo)
    5/8 de ″ – 3/8 de ″, ″ de 1/2 e 7/16 de ″ 1 ″ – 3/8 de ″, ″ de 1/2, 7/16 de ″ e 5/8 de ″ 1 1/4 de ″ – 3/8 de ″, ″ de 1/2, 7/16 de ″ e 5/8 de ″
    15.875mm – 9.525mm, 12.7mm e 11.113mm 25.4mm – 9.525mm, 12.7mm, 11.113mm e 15.875mm 31.75mm – 9.525mm, 12.7mm, 11.113mm, e 15.875mm
    • Opções pagadas, encaixadas e outras helicoidais de “L” da aleta do acessório estão disponíveis.
    • Contacte-me sobre a disponibilidade de 1 1/4 de material do tubo do ″ (31.75mm)



    Tubo de aleta soldado alta frequência OD do permutador de calor 1/4" - comprimento de 8" de 9116MM





    Tipo geral capacidade de H de produção da aleta Especificações gerais do tipo tubos de H de aleta
    Instalação de produção: 6 máquinas finning;
    Capacidade diária até 20 toneladas;
    Tubo OD: um máximo de 73 milímetros.
    Comprimento do tubo: 18 medidores máximo.
    Espessura da aleta: 1.5mm ~3.5mm
    Passo da aleta: 10mm Min.


    Processo de manufatura
    As aletas quadradas ou retangulares de H são soldadas em um tubo baixo de aço. Nós chamamo-lo tipo tubulação da aleta de H.


    Critérios de aceitação
    Desenho aprovado e as condições (TDC) da entrega dos clientes.

    Serviços adicionais
    Tubo que estampa, cotovelos, curvaturas (90°/180° ou conforme o projeto do cliente).

    Testes da qualidade
    A qualidade do quadrado ou do tubo Finned de Rectangualr H é assegurada por testes hidrostáticas ou pneumáticos, por testes da corrente de redemoinho e por testes elásticos a fim verificar a ligação mecânica entre as câmaras de ar e aletas exteriores.

    Revestimento de superfície
    O inibidor temporário Parte-vermelho (VCI) da primeira demão do fosfato do zinco do óxido e do interior de corrosão na tabuleta solúvel em água forma.

    Condição da entrega: As extremidades do tubo são corte quadrado, rebarbas livres, secadas internamente e ar fundido limpo, externamente revestido de verniz em ambas as extremidades do quadrado ou do tubo de aleta de Rectangualr.

    Aplicações:

    1. Preaquecedores,
    2. Permutadores de calor
    3. Caldeiras marinhas

    Especificações:

    Artigos Materiais gerais Materiais populares de ASTM /ASME
    Material do tubo de núcleo Aço carbono
    Aço de liga
    Aço resistente ao calor,
    De aço inoxidável
    1. Aço carbono: A106/A179 /A192/A210 etc….
    2. de aço inoxidável: TP304/304L, TP316/TP316L, TP347 etc….
    3. aço de liga: P5, T5, P9, T9, T11, T22
    Aleta
    Material
    Aço carbono
    De aço inoxidável

    1. Aço carbono
    2. de aço inoxidável:
    TP409/410, TP304/304L, TP316/TP316L etc….




    Folha que de dados das dimensões nós estamos fornecendo.

    Descrições gerais das H-aletas Especificações que populares nós fazemos
    Tubo OD (milímetro) 25mm a 73mm
    Espessura de parede do tubo (milímetro) 2.5mm Min.
    Comprimento do tubo (milímetro) máximo de 18000mm.
    Espessura da aleta (milímetro) 1.5mm a 3.5mm
    Passo da aleta (milímetro) 10mm Min.
    Envie-nos e-mail por favor para mais informação.



    Vantagens competitivas:

    1. Nós temos a oficina quadrada de mais de 10.000 medidores, incluindo o TIPO máquinas finning de 6 H-FIN, capacidade diária da extrusão até 20 toneladas.
    2. O quadrado dos tubos H-Finned das aletas de YUHONG é a escolha preferida do tubo para as caldeiras de alta pressão.
    3. As aletas podem ser fabricadas carimbando o processo em quase toda a forma e tamanho.
    4. a Em-linha aleta e o afastamento do tubo permitem limpando com a escolha excelente em cobrir ou em sujar atmosferas.
    5. A altura e o afastamento da aleta são limitados somente por considerações da transferência térmica.
    6. As aletas e a tubulação podem ser metais similares ou dissimilares.
